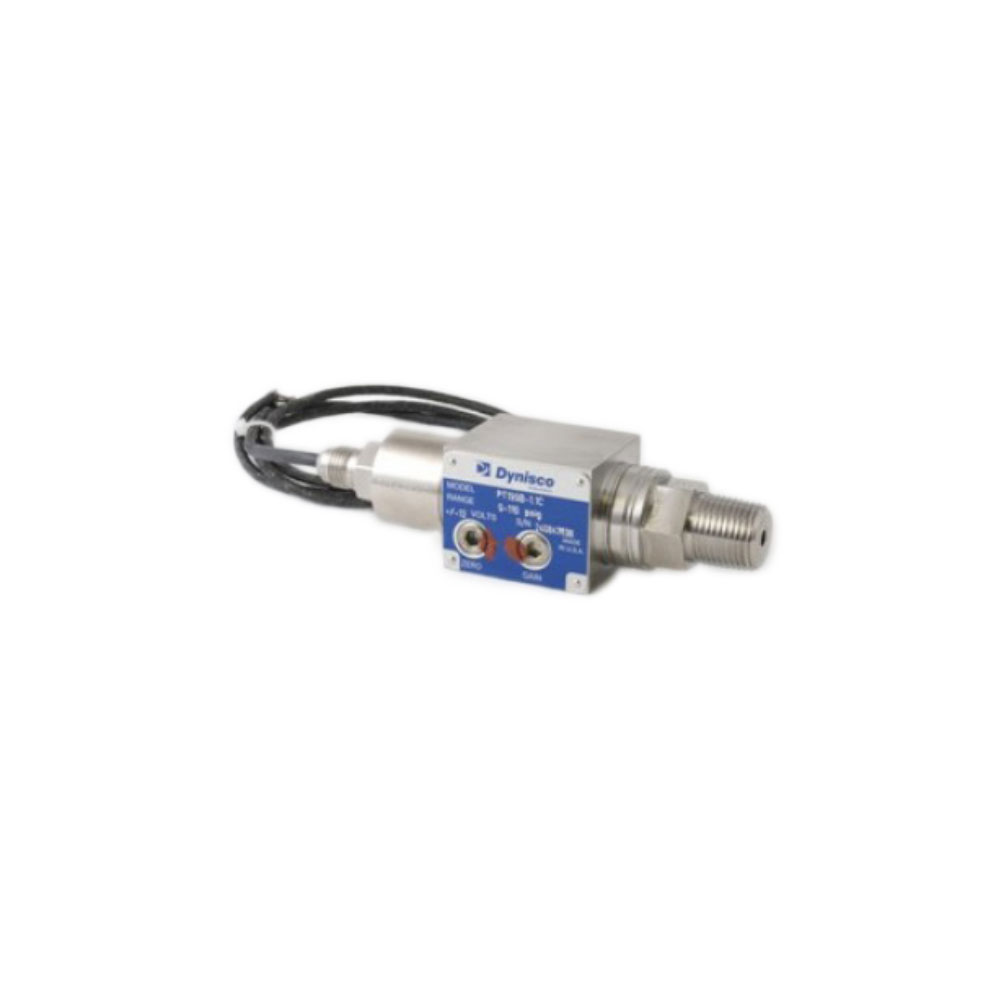

DatenblattDynisco PT199 Drucktransmitter
Der Dynisco PT199 Drucktransmitter wurde zur Messung von Gasturbinendrücken entwickelt. Er liefert zuverlässige Druckinformationen für verschiedene Gasturbinensysteme, unter anderem zur Überwachung von Gas- und Brennstoffdurchfluss sowie zur Brenner- und Turbinentemperaturregelung.
Die robuste Edelstahlkonstruktion, die dichte Temperaturkompensation sowie abgedichtete Nullpunkt- und Spannenpotentiometer sorgen für zuverlässigen Betrieb unter anspruchsvollen Bedingungen. Je nach Ausführung stehen Genauigkeiten bis ±0,25 % FSO zur Verfügung. Für explosionsgefährdete Bereiche sind FM-zugelassene Ausführungen erhältlich.
| Technische Daten | |
|---|---|
| Druckbereiche | 0–15 psi bis 0–1.500 psi |
| Genauigkeit | ±0,25 % FSO einschließlich Linearität, Hysterese und Wiederholbarkeit; PT199: ±0,5 % FSO |
| Ausgangssignal | 4-Leiter 0–5 VDC |
| Nullpunktabgleich | ±0,05 VDC |
| Versorgungsspannung | ±12 VDC für FM-zugelassene explosionsgeschützte Geräte, max. 28 VDC |
| Anschluss | 1/2" NPT Außengewinde oder 3/8" Bördelrohranschluss |
| Interne Shunt-Kalibrierung | 80 % ±0,5 % Full Scale typisch, ±1,0 % max. |
| Erregung | 10 VDC empfohlen, max. 15 VDC |
| Max. Betriebstemperatur | +76,7 °C |
| Temperatureffekt auf Nullpunkt | Bereichsabhängig |
| Temperatureffekt auf Spanne | Bereichsabhängig |
| Druckanschluss | 1/2" NPT Außengewinde |
| Prüfdruck | 2 × Nenndruck |
| Konstruktionswerkstoff | Edelstahl |
| Gehäusewerkstoff | 303 / 304 Edelstahl |
| Medienberührte Teile | 15-5 Edelstahl |
| Gewicht | 1,6 lbs |
| FM-Zulassung | Class 1, Division 1, Groups A, B, C & D |
| Elektrischer Anschluss | 1/2" NPT(M) Kabelrohranschluss, 4-Leiter, #22 AWG, 72" Länge |
| Aderfarben | Rot: + Signal Schwarz: – Signal Weiß: + Erregung Grün: – Erregung |
