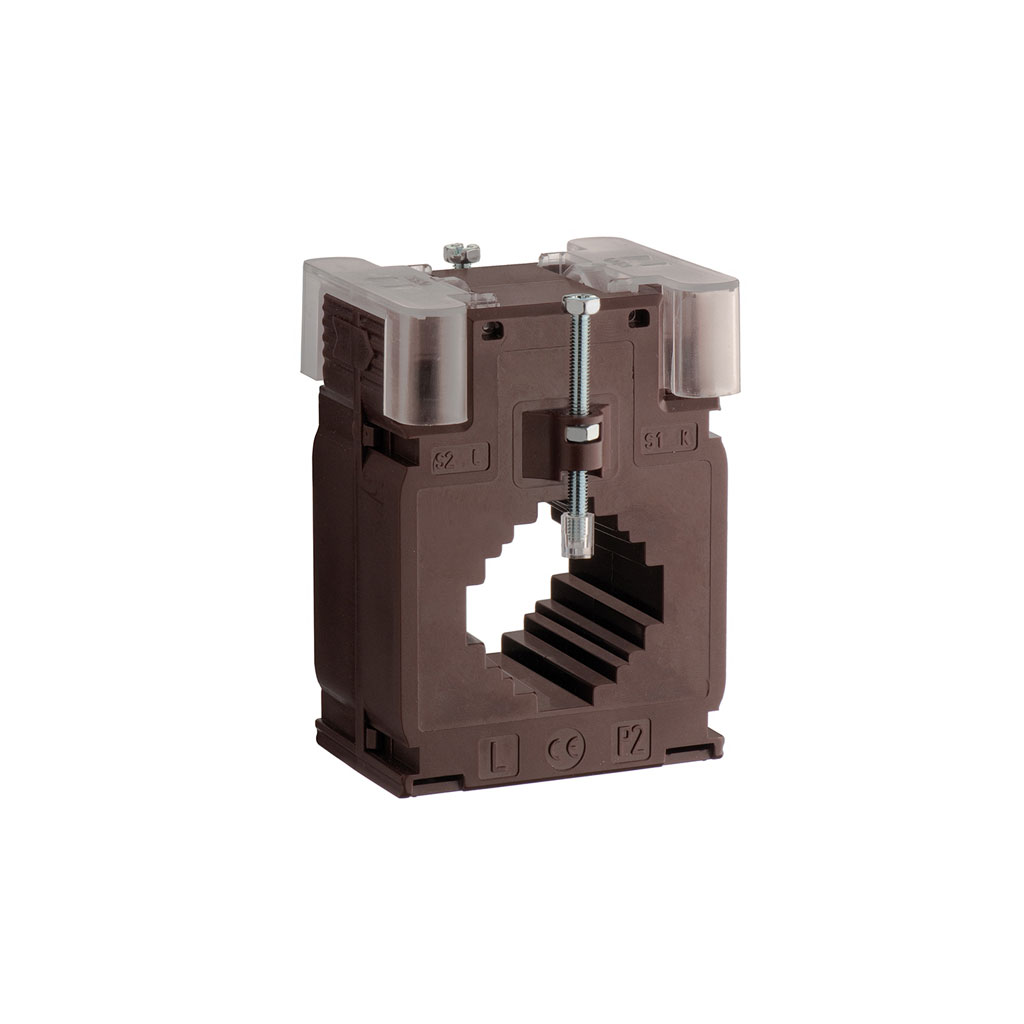

TA 432 – Stromwandler Niederspannungsnetz. Genauigkeit


  • Stromwandler für Primär-Nennströme von 200 A bis 1000 A
  • Sekundär-Nennstrom wahlweise 5 A oder 1 A
  • Geeignet für 50 Hz, optional auch für 400 Hz mit definierter Bürde
  • Genauigkeitsklassen 0,2s, 0,2 und 0,5 verfügbar
  • Bürde von 1 VA bis 12 VA
  • Sicherheitsfaktor FS ≤ 10
  • Maximale Temperatur des durchgeführten Kabels oder der Stromschiene 125 °C
  • Selbstversorgende Ausführung ohne Hilfsspannung
  • Optionales Zubehör ATAP015 zum Schutz bei offener Sekundärwicklung
Datenblatt
Zur Anfrageliste hinzufügen

Technische Daten

Primär-Nennstrom Ipr 200…1000 A
Nennfrequenz 50 Hz
Arbeitsfrequenz 47…63 Hz
Option Nennfrequenz 400 Hz, Bürde zu definieren
Thermischer Bemessungs-Dauerstrom Icth < 100 % Ipr
Thermischer Dauerstrom Ith < 60 Ipr
Dynamischer Grenzstrom Idyn 2,5 Ith
Sicherheitsfaktor (FS) ≤ 10
Sekundär-Nennstrom Isr 5 / 1 A
Bürde 1…12 VA, siehe Tabelle
Genauigkeit Klasse 0,2s / 0,2 / 0,5, siehe Tabelle
Maximale Verlustleistung ≤ 9 W bei Icth
Max. Temperatur des durchgeführten Kabels / der Stromschiene 125 °C
Hinweis zur Sekundärwicklung Bei offener Sekundärwicklung ist eine Arbeitszeit von 1 Minute garantiert.
Zubehör ATAP015 (NT710) zum automatischen Kurzschließen der Sekundärwicklung bei Grenzwertüberschreitung
Hilfsspannung Nicht erforderlich, selbstversorgend
TA 432 - Stromwandler Niederspannungsnetz. Genauigkeit
