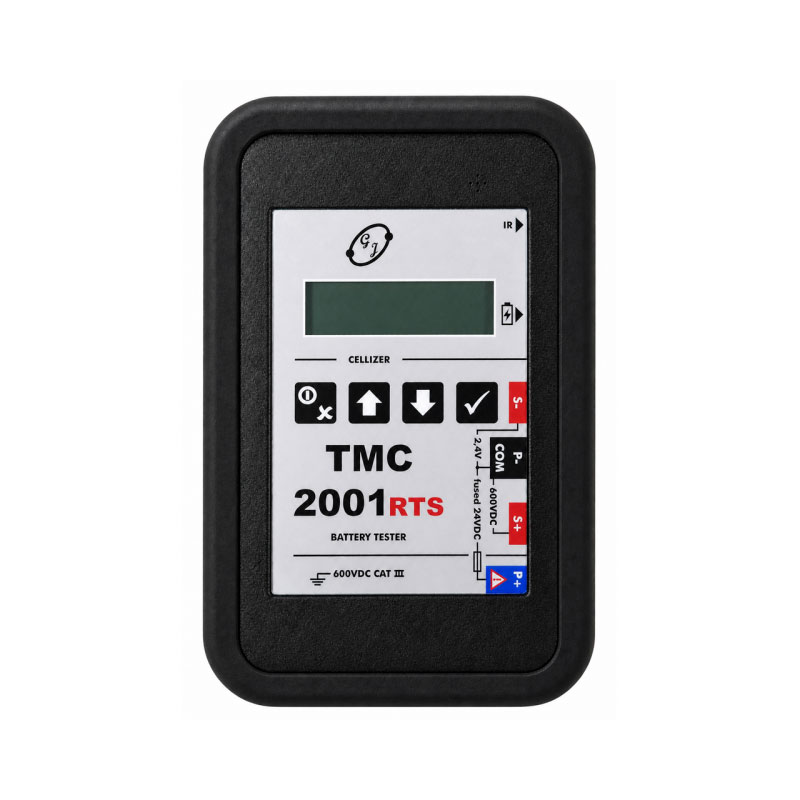

Der TMC-2001RTS ist ein mobiler Batterietester für die professionelle Prüfung, Wartung und Zustandsbewertung stationärer Batterieanlagen. Das kompakte Prüfgerät eignet sich insbesondere für USV-Batterien, Industriebatterien und sicherheitsrelevante Batterieanlagen sowie für regelmäßig durchgeführte Wartungs- und Kapazitätsprüfungen.

Neben der präzisen Messung von Block- und Gesamtspannungen ermöglicht der TMC-2001RTS eine differenzierte Bestimmung des Batterieinnenwiderstandes. Dabei werden sowohl der elektrische Widerstand Rel als auch der Charge-Transfer-Widerstand Rct erfasst. Dadurch können elektrische und elektrochemische Veränderungen eines Batterieblocks getrennt betrachtet und frühzeitig erkannt werden.

Vorteile des TMC-2001RTS

• Mobiler Batterietester für stationäre Batterieanlagen, USV-Systeme und Industriebatterien
• Messung von Blockspannung, Batteriegesamtspannung und Batteriestrom
• Bestimmung des elektrischen Innenwiderstandes Rel
• Messung des elektrochemischen Charge-Transfer-Widerstandes Rct
• Gleichzeitige Messung von Blockspannung, Rel und Rct in ca. 2 Sekunden
• Reine Blockspannungsmessung in ca. 0,2 Sekunden
• Temperatur- und Elektrolytdichtemessung mit optionalen Sensoren
• RFID-Funktion zur eindeutigen Identifikation von Batterieanlagen
• Intervallmessungen für Lade- und Entladevorgänge
• Bluetooth- und IrDA-Schnittstelle
• Speicher für bis zu 300.000 Messwerte
• Bis zu 1.000 Batteriedefinitionen übertragbar
• Sicherheitskategorie 600 V CAT III
• Kompaktes, mobiles Gehäuse für den Einsatz direkt an der Batterieanlage

Erweiterte Batteriediagnose mit Rel und Rct

Eine Besonderheit des TMC-2001RTS ist die erweiterte Widerstandsmessung. Im Gegensatz zu einfachen Batterietestern wird der Innenwiderstand nicht ausschließlich als einzelner Gesamtwert betrachtet.

Der elektrische Widerstand Rel beschreibt im Wesentlichen die ohmschen Verluste innerhalb des Batterieblocks, beispielsweise an Polen, Polbrücken, Gittern oder im Elektrolyten. Veränderungen dieses Wertes können auf elektrische Kontaktprobleme oder andere Alterungserscheinungen hinweisen.

Zusätzlich bestimmt der TMC-2001RTS den Charge-Transfer-Widerstand Rct. Dieser beschreibt Vorgänge beim Ladungstransport zwischen Elektrode und Elektrolyt und ermöglicht damit eine zusätzliche Beurteilung elektrochemischer Veränderungen innerhalb der Batterie.

Durch die getrennte Betrachtung von Rel und Rct erhält der Anwender ein differenzierteres Bild des Batteriezustandes als bei einer klassischen Innenwiderstandsmessung mit nur einem Messwert.

Messfunktionen für Wartung und Kapazitätsprüfung

Der TMC-2001RTS unterstützt verschiedene Messabläufe für die regelmäßige Wartung und Prüfung kompletter Batterieanlagen:

• Multimeter: direkte Spannungsmessung
• Ladeerhaltung: Aufnahme der einzelnen Blockspannungen während des normalen Betriebs
• Entlademessung: wiederholte Erfassung der Blockspannungen während einer Entladung oder eines Kapazitätstests
• Lademessung: Überwachung der Blockspannungen während eines Ladevorgangs
• Widerstandsmessung: gleichzeitige Ermittlung von Blockspannung, Rel und Rct
• Temperaturmessung: Messung der Batterietemperatur mit optionalem Temperatursensor
• Verbinderprüfung: Überprüfung der elektrischen Verbindungen innerhalb der Batterieanlage
• Elektrolytdichte: Übernahme von Dichte- und Temperaturwerten eines optionalen DMA35-Dichtesensors
• Intervall U: zeitabhängige Aufzeichnung der Batteriegesamtspannung
• Intervall U+I: gleichzeitige Aufzeichnung von Batteriegesamtspannung und Batteriestrom

Schnelle Messungen direkt vor Ort

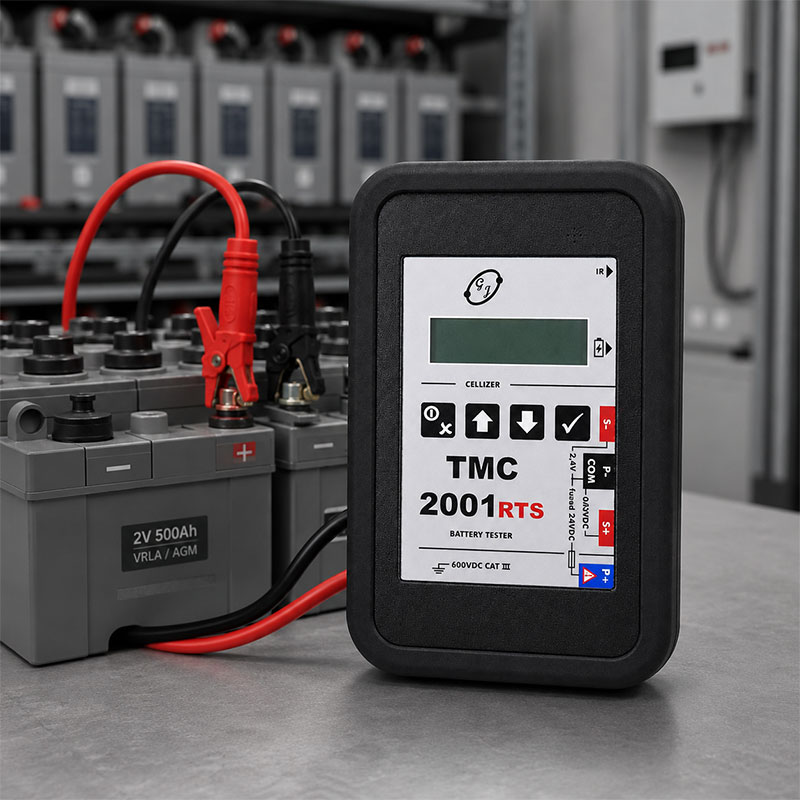

Der Batterietester wurde für wiederkehrende Service- und Wartungsarbeiten an umfangreichen Batterieanlagen entwickelt. Die menügeführten Messfunktionen unterstützen einen strukturierten Prüfablauf und reduzieren den Aufwand bei der Erfassung großer Mengen von Batterieblöcken.

Blockspannung, Rel und Rct können innerhalb von etwa zwei Sekunden gemeinsam erfasst werden. Wird ausschließlich die Blockspannung gemessen, beträgt die Messzeit nur etwa 0,2 Sekunden. Nach Abschluss einer Messreihe lassen sich die gespeicherten Werte direkt am Gerät kontrollieren und einzelne Batterieblöcke bei Bedarf erneut messen.

RFID-Identifikation und Batteriedatenbank

Für regelmäßig geprüfte Batterieanlagen können Batteriedefinitionen bereits vor dem Serviceeinsatz vorbereitet und auf den TMC-2001RTS übertragen werden. Der Tester kann bis zu 1.000 Batteriedefinitionen verwalten.

Zusätzlich ermöglicht das integrierte RFID-System die eindeutige Identifikation von Batterieanlagen über entsprechende Transponder. Dadurch können Messwerte sicher der richtigen Anlage zugeordnet und Verwechslungen bei wiederkehrenden Wartungsarbeiten vermieden werden.

CS-Manager Software für Auswertung und Dokumentation

In Verbindung mit der CS-Manager Batterie-Management-Software können Batteriedaten, Messreihen und Wartungsinformationen zentral verwaltet werden. Vorbereitete Batteriedefinitionen und Prüfaufgaben lassen sich auf den TMC-2001RTS übertragen und die aufgenommenen Messwerte anschließend wieder in die Software importieren.

Der CS-Manager unterstützt unter anderem die Verwaltung von Standorten und Batterieanlagen, die Planung von Wartungstouren, die Analyse von Messwerten sowie die Erstellung von Historien und Reports. Messreihen können außerdem als CSV-Dateien exportiert werden.

Die zugrunde liegende SQL-Datenbank kann sowohl lokal auf einem einzelnen Arbeitsplatz als auch zentral auf einem Server für mehrere Anwender betrieben werden.

Technische Daten

Merkmal	Technische Daten
Widerstandsmessung	Elektrischer Widerstand Rel und Charge-Transfer-Widerstand Rct
Widerstandsmessbereich	Bis 1,3 Ω
Auflösung Widerstand	10 µΩ
Blockspannung	±2,45 VDC und ±24,5 VDC
Gesamtspannung	Bis ±600 VDC
Speicherkapazität	Bis zu 300.000 Messwerte
Batteriedefinitionen	Bis zu 1.000
Schnittstellen	Bluetooth und IrDA
Batterieidentifikation	RFID-Transponder
Sicherheitskategorie	600 V CAT III
Betriebsdauer	Bis zu 10 Stunden
Abmessungen	Ca. 154 x 98 x 33 mm

Typische Einsatzbereiche

• Wartung von USV-Batterieanlagen
• Stationäre Batterieanlagen
• Industriebatterien
• Sicherheits- und Notstromsysteme
• Wiederkehrende Batterieprüfungen
• Kapazitätstests und Entladeprüfungen
• Lade- und Entladeüberwachung
• Zustandsorientierte Batteriewartung
• Langzeitüberwachung und Dokumentation von Batteriezuständen

Optionales Zubehör

Für unterschiedliche Prüfaufgaben steht umfangreiches Zubehör zur Verfügung. Dazu gehören unter anderem Kelvin-Prüfspitzen und Kelvin-Klemmen, RFID-Transponder, Temperatursensoren, Stromzangen sowie kompatible DMA35-Dichtesensoren. Damit kann der TMC-2001RTS an die jeweilige Batterieanlage und den gewünschten Prüfablauf angepasst werden.

Professionelle Batteriewartung mit aussagekräftiger Zustandsdiagnose

Der TMC-2001RTS Batterietester kombiniert schnelle Spannungs- und Widerstandsmessungen mit einer erweiterten Rel/Rct-Diagnose, strukturierten Prüfabläufen, RFID-Identifikation und umfangreicher Messwertspeicherung. Zusammen mit der CS-Manager Software entsteht ein leistungsfähiges System für die regelmäßige Prüfung, Analyse und nachvollziehbare Dokumentation stationärer Batterieanlagen.
