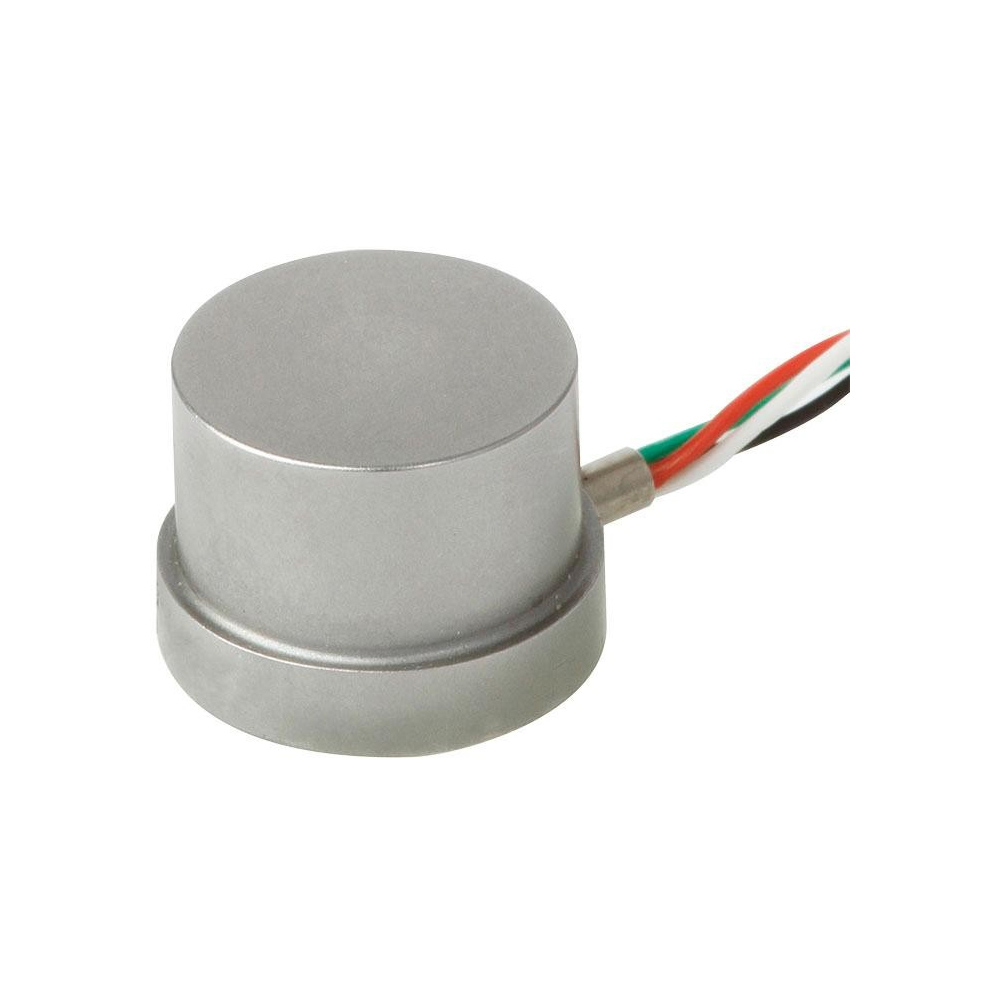

WIKA Typ F1224 Miniatur-Druckkraftaufnehmer ab 1 kN

Die Miniatur-Druckkraftaufnehmer sind speziell für kleine Einbauräume konstruiert. Sie dienen der Ermittlung der Druckkräfte in vielfältigen Anwendungsbereichen und sind für statische und dynamische Messaufgaben geeignet wie bspw. im Labor und Prüffeld.

Die ballige Kugelkalotte (Lasteinleitungsknopf) ermöglicht eine sehr einfache Kraft einleitung. Die übliche Einbaulage des Kraftaufnehmers ist horizontal oder vertikal. Der Kraftaufnehmer ist spritzwassergeschützt und arbeitet auch unter schwierigen Einsatzbedingungen zuverlässig.

Hinweis
Um Überlastung zu vermeiden, ist es vorteilhaft den Kraftaufnehmer während der Montage elektrisch anzuschließen und den Messwert zu überwachen. Bei der Montage des Kraftaufnehmers sollte auf eine ebene, geschliff ene und ausreichend harte Aufl agefl äche geachtet werden. Die Krafteinleitung erfolgt axial und rechtwinklig auf die Kugelkalotte.

Optionen

• Hochtemperaturausführung mit erweitertem Nenntemperaturbereich
• Kabelmessverstärker mit Ausgang 4 … 20 mA oder 0 … 10 V
• Andere Kabellängen
