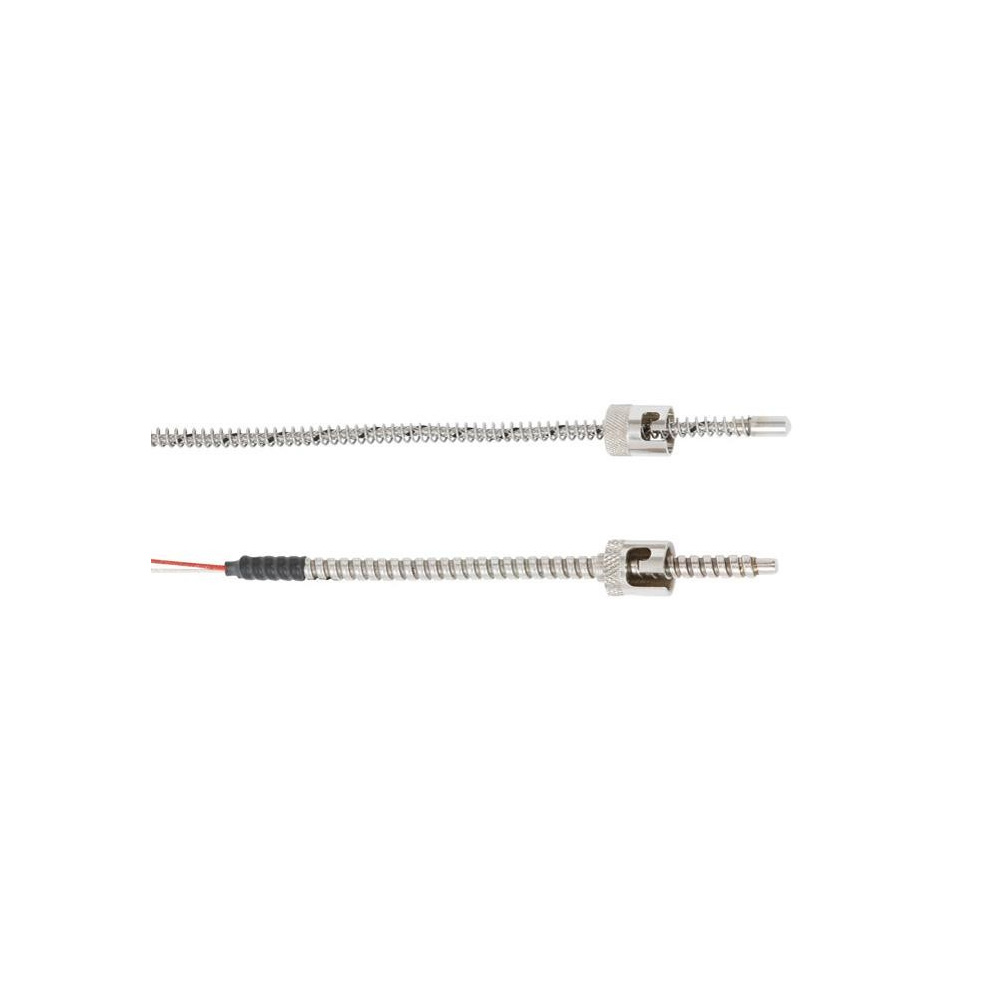

WIKA Typ TC47-AB Einstellbares Bajonett-Thermoelement – Für die Kunststoffindustrie, Federausführung

Das Bajonett-Thermoelement Typ TC47-AB dient zur Temperaturmessung im Bereich von 0 … 400 °C [32 … 752 °F]. Es eignet sich besonders für Applikationen, bei denen die metallische Fühlerspitze direkt in Bohrungen, z. B. von Maschinenteilen, oder in den Prozess eingebaut wird, also für alle Anwendungen ohne chemisch aggressive Messstoffe und ohne Abrasion.

Das Thermoelement ist als Rohrkonstruktion aufgebaut. Dieser Aufbau weist eine starre Verbindung zur metallischen Fühlerspitze auf; sie darf daher nicht geknickt werden. Innerhalb des Rohres reicht die Ausgleichsleitung bis fast an die Fühlerspitze. Thermoelemente in Rohraufbau können daher nur bis zu der für die Ausgleichsleitungen spezifizierten Temperatur eingesetzt werden.

Dank verschiedener Durchmesser und manuell einstellbarer Einbaulängen kann das Thermoelement Typ TC47-AB flexibel an verschiedenen leicht zugänglichen Orten verwendet werden. Die auf einer Feder einstellbare Bajonettkappe gewährleistet einen gleichbleibenden Anpressdruck der Messspitze im Bohrloch, wenn das Thermoelement korrekt installiert ist. Das einstellbare Bajonett-Thermoelement wird durch einen Bajonettadapter fixiert.
