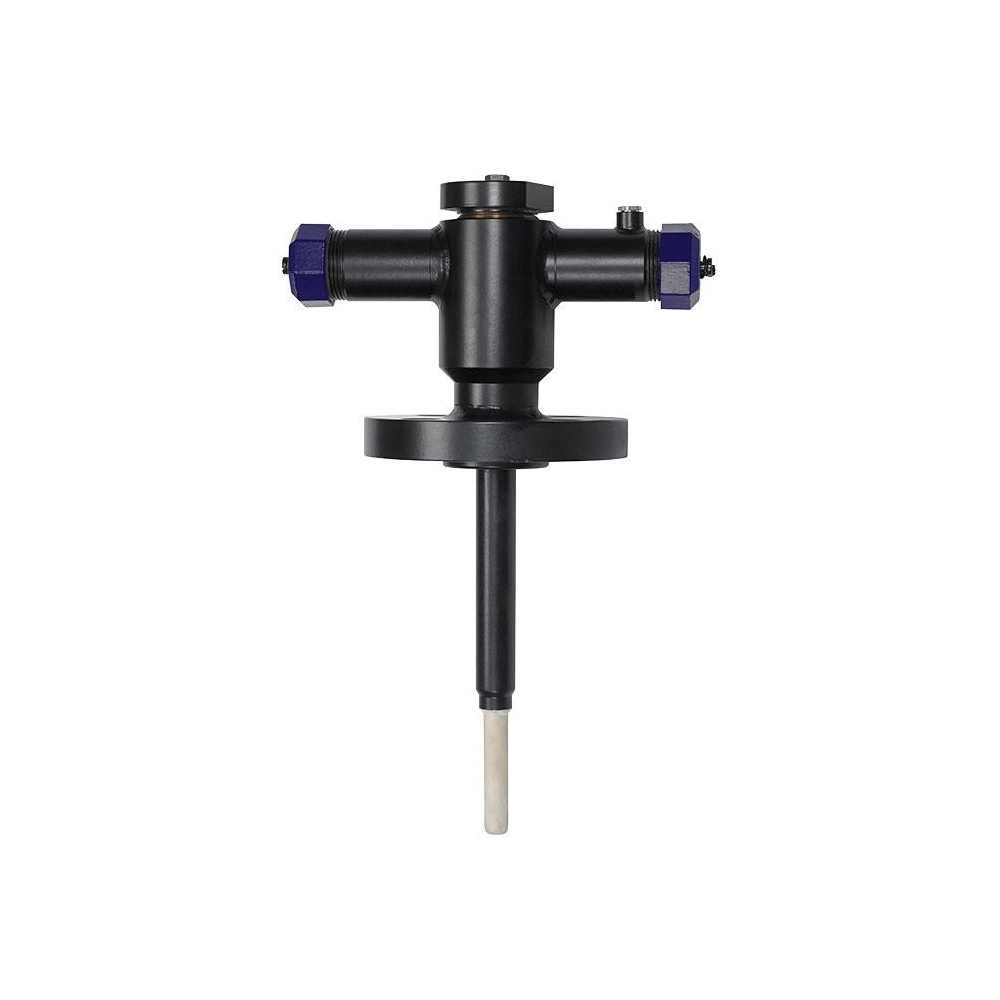

Typ TC84 Saphir-Design-Thermoelement Für Hochtemperaturmessungen mit Sicherheitskammer

3 x längere Lebensdauer im Vergleich zu rein keramischen Schutzrohren durch monokristalline Struktur des Saphir-Sensors
Hohe Prozesssicherheit bei Prozessen bis zu 1.700 °C [3.092 °F] und 65 bar [943 psi]
Reduzierung ungeplanter Stillstände
Erhöhte Sicherheit durch doppeltes Dichtungssystem gegen Austritt von toxischen Medien
Kostenersparnis durch Wegfall von Spülungssystem und Reparaturmöglichkeit des Sensors

Datenblatt
Bedienungsanleitung
Bedienungsanleitung

Datenblatt

Bedienungsanleitung

Anwendungen

Vergasungsreaktoren
GtL-Reaktoren (Gas-to-Liquide)
Schwefelrückgewinnungsanlagen

Beschreibung

Speziell für den Einsatz in Vergasungsreaktoren wurde dieses Hochtemperatur-Thermoelement mit einem gasdichten Saphir-Schutzrohr entwickelt. Der Saphir schützt durch die monokristalline Struktur das Edelmetall des Thermoelementes vor Vergiftung durch die aggressive Atmosphäre im
Vergasungsreaktor.

Diese Lösung wird seit 1997 erfolgreich in verschiedensten Reaktoren als Typ T-FZV weltweit eingesetzt. Hermetisch druckdichte Verbindungen zwischen dem Saphir und metallischen Schutzrohr, sowie ein mehrfaches Dichtungssystem im Anschlussgehäuse verhindern, dass toxische Gase aus dem Reaktor entweichen können.

Die hohen Temperaturen und Drücke bei den Vergasungsprozessen stellen sehr hohe Ansprüche an Schutzrohre und Thermoelemente. Diese Prozessbedingungen führen häufig zu Abschaltungen und Störungen im Betrieb. Durch das patentierte Saphir-Design können die Lebensdauer wesentlich erhöht und die Stillstandszeiten verringert werden.
