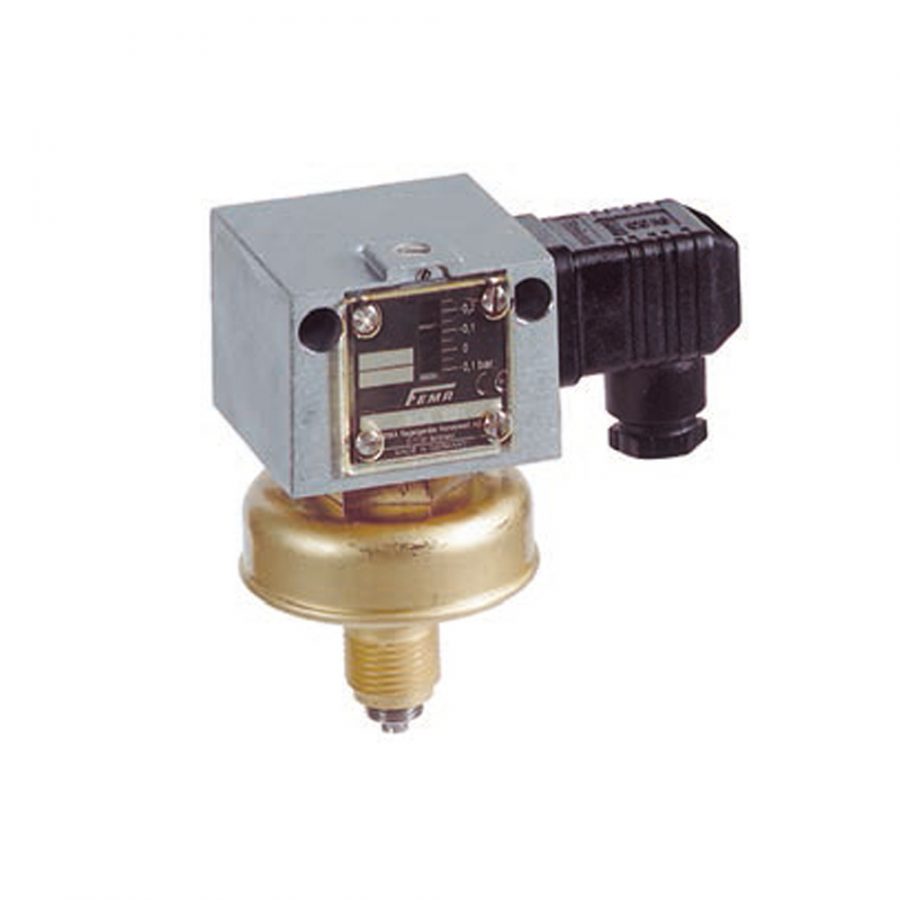

Die FEMA-Unterdruckschalter erfassen den Druckunterschied gegenüber dem Atmosphärendruck. Alle Angaben über Schaltdruckbereiche und damit auch die Skaleneinteilungen an den Schaltgeräten sind deshalb als Druckdifferenz zwischen dem jeweiligen Atmosphärendruck und dem eingestellten Schaltdruck zu verstehen. Der Bezugspunkt Null auf der Geräteskala entspricht dem jeweiligen Atmosphärendruck. Typ VCM4156 mit Einstellbereich -15…+6 mbar, Schaltdifferenz 2 mbar und maximal zulässigem Druck 1 bar.

Der FEMA-Unterdruckschalter VCM4156 eignet sich zur Erfassung des Druckunterschieds gegenüber dem Atmosphärendruck. Der Einstellbereich liegt bei -15…+6 mbar. Die Schaltdifferenz ist nicht einstellbar und beträgt 2 mbar. Der maximal zulässige Druck beträgt 1 bar. Die Werkstoffe der Druckfühler bestehen aus Membrane aus Perbunan, Fühlergehäuse aus 1.4301. Der Bezugspunkt Null auf der Geräteskala entspricht dem jeweiligen Atmosphärendruck.

Technische Daten
Druckanschluss: Außengewinde G 1/2 Manometeranschluss nach DIN 16288 und Innengewinde G 1/4 nach ISO 228 Teil 1
Schaltgerät: Stabiles Gehäuse 200 aus seewasserbeständigem Aluminium-Druckguss GD Al Si 12
Schutzart: IP54 bei senkrechter Einbaulage
Werkstoffe der Druckfühler: VNM111 und VNM301 Metallbalg aus 1.4571, Fühlergehäuse 1.4104; VCM095, VCM101 und VCM301 Metallbalg aus CuZn, Fühlergehäuse aus CuZn; VCM4156 Membrane aus Perbunan, Fühlergehäuse 1.4301
Einbaulage: Senkrecht nach oben
Umgebungstemperatur am Schaltgerät: -15…+60 °C
Max. Mediumstemperatur: Die maximale Mediumstemperatur am Druckfühler darf höchstens gleich der zulässigen Umgebungstemperatur am Schaltgerät sein. Kurzzeitig einwirkende Temperaturen bis 85 °C sind zulässig. Höhere Mediumstemperaturen sind möglich, wenn durch geeignete Maßnahmen, zum Beispiel Wassersackrohr, obige Grenzwerte am Schaltgerät sichergestellt sind.
Montage: Direkt auf Druckleitung Manometeranschluss oder an eine ebene Fläche mit 2 Schrauben, 4 mm Durchmesser
Schaltdruck: Von außen mittels Schraubendreher einstellbar
Schaltdifferenz: Nicht einstellbar
Kontaktbestückung: Einpoliger Umschalter
Schaltleistung Normal: 250 V Wechselstrom ohmsch 8 A, 250 V Wechselstrom induktiv 5 A, 250 V Gleichstrom ohmsch 0,3 A, 24 V Gleichstrom ohmsch 8 A
Einstellbereich: -15…+6 mbar
Schaltdifferenz: 2 mbar
Maximal zulässiger Druck: 1 bar
Werkstoffe der Druckfühler Typ VCM4156: Membrane aus Perbunan, Fühlergehäuse aus 1.4301
Maßzeichnung: 1 + 11

Anwendungen
Erfassung des Druckunterschieds gegenüber dem Atmosphärendruck. Überwachung von Unterdruck- und Druckverhältnissen in industriellen Anwendungen. Der Bezugspunkt Null der Geräteskala entspricht dem jeweiligen Atmosphärendruck.
