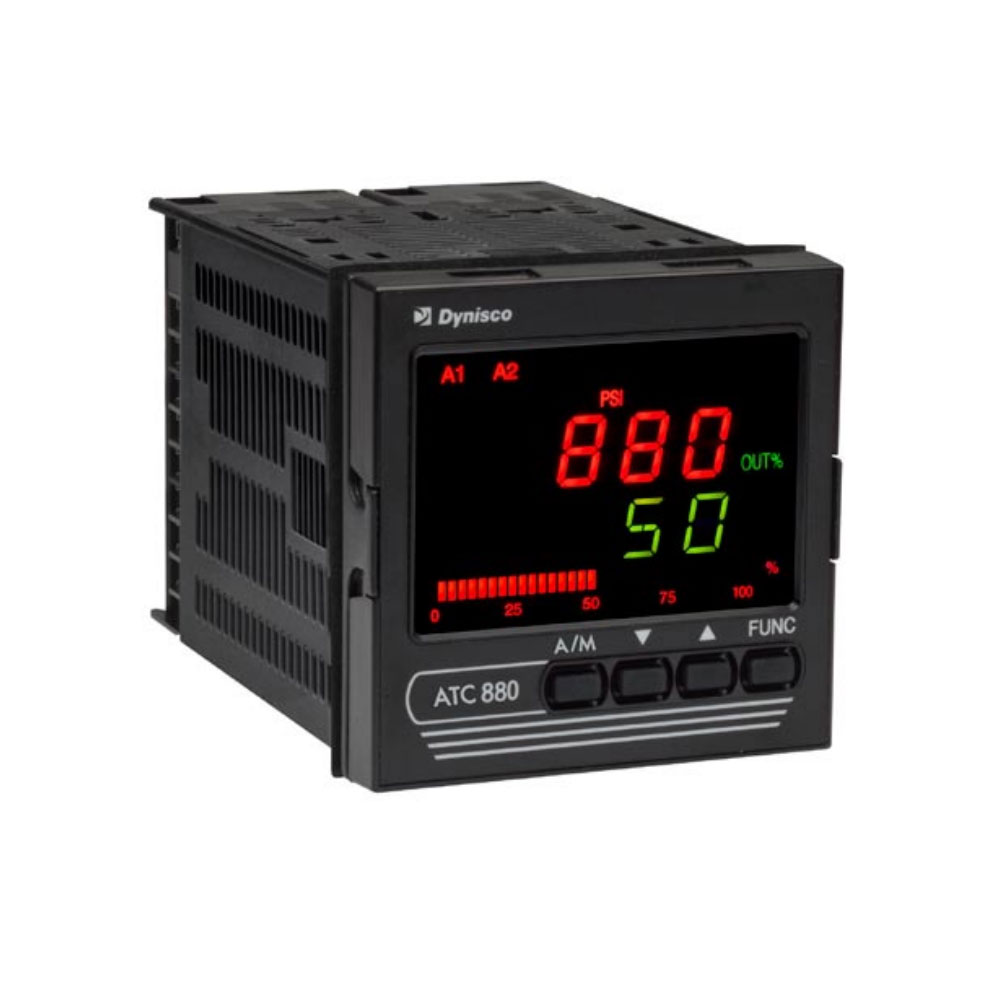

DatenblattDynisco ATC880 Prozessregler
Der Dynisco ATC880 ist ein kompakter 1/4-DIN-Prozessregler mit Auto-Tuning-Funktion zur Anzeige und Regelung von Prozess- oder Differenzdruck. Das Gerät arbeitet mit einem bewährten PID-Regelalgorithmus und eignet sich besonders für Anwendungen in der Kunststoffverarbeitung, beispielsweise zur Regelung einzelner Prozessgrößen an Extrudern.
Der ATC880 kann Eingangssignale von DMS-Sensoren sowie lineare DC-Spannungs- oder Stromsignale verarbeiten. Zusätzlich ist die Anzeige und Regelung von Differenzdruck möglich, wenn ein optionaler zweiter DMS-Eingang verwendet wird. Die helle 5-stellige LED-Anzeige wird durch eine 35-Segment-Balkenanzeige ergänzt, wodurch Prozesswerte, Alarme, Sollwerte, Spitzenwerte und Fehlerzustände schnell und übersichtlich dargestellt werden können.
Das Gerät ist für eine einfache Inbetriebnahme und flexible Anpassung an unterschiedliche Anwendungen ausgelegt. Die Konfiguration kann lokal oder optional über Modbus/Jbus erfolgen, ohne mechanische Jumper verwenden zu müssen. Mit zwei standardmäßigen Alarmen, optionalem drittem Alarm, digitaler Sicherheitsfunktion und IP65/NEMA-4X-Frontschutz eignet sich der ATC880 für den zuverlässigen Einsatz in anspruchsvollen Industrieumgebungen.
| Typ | Digitaler, fronttafelmontierter PID-Regler mit geschlossenem Regelkreis |
|---|---|
| Baureihe | Dynisco ATC880 Process Controller |
| Modell | ATC880 |
| Baugröße | 1/4 DIN |
| Anwendung | Anzeige und Regelung von Prozessdruck, Differenzdruck und weiteren Prozesssignalen in Kunststoffverarbeitungsanlagen |
| Regelfunktion | PID-Regelung mit adaptivem Auto-Tuning-Algorithmus |
| Instrumententyp | Digitaler PID-Regler mit geschlossenem Regelkreis |
| Anzeige | 5 rote LED-Ziffern, 0,52″ / 13,2 mm hoch; 5 grüne LED-Ziffern, 0,44″ / 11,3 mm hoch; 35-Segment-Balkenanzeige, skaliert auf den Prozesswert |
| Anzeigefunktionen | Alarm-Sollwerte, Spitzenwerte, Fehlerzustände und Engineering-Unit-Anzeigen |
| Genauigkeit | ±0,1 % vom Endwert |
| Abtastzeit | 50 ms typisch |
| Eingänge | DMS-Sensor oder linearer Eingang (VDC, mA) |
| DMS-Eingang | 350…5000 Ω, 1…4 mV/V, Erregung 10 V ±7 % |
| Linearer Eingang | 0…5 VDC und 0…10 VDC; 0…20 mA und 4…20 mA |
| Eingangssignal | -25…125 % Vollskala |
| Eingangsimpedanz | <10 Ω für linearen Stromeingang; >165 kΩ für linearen Spannungseingang |
| Shunt-Kalibrierung | Mit oder ohne Widerstand, 40…100 % |
| Digitale Eingänge | 1 programmierbarer potentialfreier Kontakteingang; optional 4 optisch isolierte Eingänge zur Steuerung |
| Alarmtyp | SPDT, 2 A max. bei 240 VAC ohmsche Last |
| Anzahl Alarme | 3 Standard |
| Alarm-Aktualisierungszeit | 50 ms typisch |
| Retransmissionsausgänge | 0…5 VDC, 0…10 VDC, 0…20 mA und 4…20 mA |
| Regelausgänge | 0…5 VDC, 0…10 VDC und 0…10 VDC; 0…20 mA und 4…20 mA |
| Auflösung | ±0,1 % der Ausgangsspanne |
| Ausgangsgenauigkeit | ±0,1 % der Ausgangsspanne |
| Serielle Schnittstelle | Isolierte RS-485-Schnittstelle |
| Protokoll | Modbus RTU / Jbus, wählbar |
| Konfiguration | Feldseitig lokal oder optional über Modbus/Jbus konfigurierbar, ohne mechanische Jumper |
| Anschluss | Schraubklemmen auf der Rückseite mit Sicherheitsabdeckungen |
| Frontschutz | IP65 / NEMA 4X mit Dichtung |
| Betriebstemperatur | 32…122 °F / 0…50 °C |
| Lagertemperatur | -4…158 °F / -20…70 °C |
| Luftfeuchte | 85 % relative Feuchte, nicht kondensierend |
| Gewicht | 1,43 lbs / 650 g |
| Netzversorgung | 100…240 VAC, 50/60 Hz, schaltend |
| Optionale 24-VDC-Versorgung | 24 VDC-Option verfügbar |
| Leistungsaufnahme | 15 VA maximal |
| Transmitterspeisung | 24 VDC für 2- oder 4-Leiter-mA-Transmitter |
| CE-Kennzeichnung | Selbstzertifiziert nach anwendbaren Standards |
| Zulassungen | UL, cUL |
| Besondere Merkmale | Auto-Tuning, PID-Regelung, LED-Anzeige mit Balkenanzeige, Differenzdruckregelung optional, Modbus/Jbus, digitale Sicherheit, IP65/NEMA 4X |
