DatenblattDynisco 1391 Indicator Series Prozessanzeiger

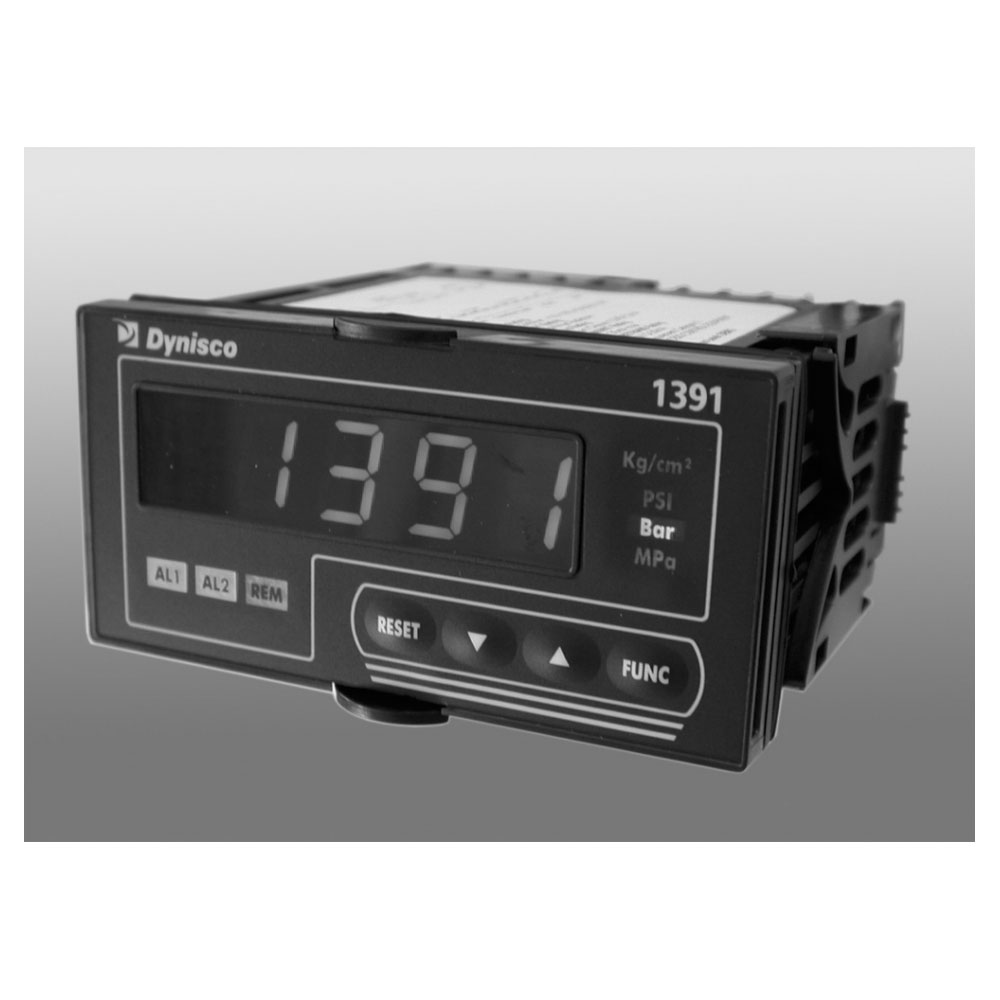

Der Dynisco 1391 ist ein mikroprozessorgesteuerter Prozessanzeiger im kompakten 1/8-DIN-Format. Das Gerät bietet eine feldseitig wählbare Anzeige sowie zwei konfigurierbare Alarme und eignet sich für Anwendungen, bei denen Prozesswerte aus Strom- oder Spannungssignalen zuverlässig angezeigt, überwacht und optional an weitere Systeme weitergegeben werden sollen.
Der 1391 verfügt über ein integriertes Netzteil zur Versorgung von Spannungs- oder Stromtransmittern. Damit können 2- und 4-Leiter-Transmitter direkt versorgt werden. Die Bedienung erfolgt über vier Fronttasten, über die Betriebsparameter, Skalierung, Alarmeinstellungen und Transducer-Kalibrierung einfach angepasst werden können.
Optional kann der Prozessanzeiger mit MODBus-Kommunikation und analoger Retransmission ausgestattet werden. Über die Dynalink-Software lassen sich Konfigurationen speichern, übertragen und verwalten. Funktionen wie Peak- und Valley-Erkennung, Stromschleifenbruchschutz und offene Eingangserkennung unterstützen eine zuverlässige Prozessüberwachung und erleichtern die Diagnose im laufenden Betrieb.
| Typ | Mikroprozessorgesteuerter Prozessanzeiger |
|---|---|
| Baureihe | Dynisco 1391 Indicator Series |
| Modell | 1391 |
| Baugröße | 1/8 DIN |
| Anwendung | Anzeige, Überwachung und Weitergabe von Prozesssignalen aus Strom- und Spannungstransmittern |
| Instrumententyp | Mikroprozessorbasierter Schalttafelanzeiger |
| Anzeige | 5 LED-Ziffern, 0,5″ / 13,2 mm hoch |
| Alarmanzeigen | 2 rote LEDs für Alarmanzeige |
| Statusanzeige | 1 grüne LED für Remote-Konfiguration |
| Abmessungen | 1/8 DIN, 1,89″ H × 3,78″ B × 4,13″ T / 48 mm H × 96 mm B × 105 mm T |
| Frontschutz | IP65 / NEMA 4 mit Dichtung |
| Genauigkeit | ±0,1 % der Vollskala mit Shunt-Kalibrierung |
| Normal Mode Rejection Ratio | 60 dB bei 50/60 Hz |
| Abtastzeit | 100 ms |
| Betriebstemperatur | 32…130 °F / 0…55 °C |
| Eingangssignale | Per Drucktaste wählbar: 0…20 mA, 4…20 mA, 0…5 VDC, 1…5 VDC, 0…10 VDC oder 0…11 VDC |
| Auflösung | 1 Digit mit Bereich 10.000; 10.000:1 Anzeige mit Bereich bis 99.900 |
| Anzeigeeinstellung | Tastaturkonfigurierbar von 10 bis 99.900 mit Dezimalpunkt an beliebiger Position |
| Hilfsspannung | 24 VDC |
| Versorgung | 85…264 VAC, 24 VDC verfügbar |
| Nullpunktabgleich | ±25 % Vollskala |
| Offene Eingangserkennung | Anzeige „OPEN“, wenn einer von vier oder sechs Sensordrähten offen ist |
| Alarmtyp | High/Low-Sollwerte, direkt oder invers wirkend, automatischer oder manueller Reset, Maskierung verfügbar |
| Alarmausgang | Zwei SPST-Ausgänge, NO oder NC |
| Kontaktbelastbarkeit | 0,6 A bei 110 VDC, 0,5 A bei 220 VDC, 0,3 A bei 110 VDC |
| Analoge Retransmission | Optional 0…20 mA, 4…20 mA max. 500 Ω; 0…5 VDC, 0…10 VDC min. 5000 Ω |
| Skalierung Retransmission | Ausgang skalierbar von 0…99.900 |
| Ausgangsauflösung | ±0,05 % der Ausgangsspanne maximal |
| Ausgangsgenauigkeit | ±0,2 % der Spanne |
| Serielle Schnittstelle | Isolierte RS-485 |
| Protokoll | Polling / Selecting, MODBus / JBus wählbar |
| Baudrate | 150 bis 19.200 Baud |
| Datenformat | 8 Bit + Parität oder 8 Bit ohne Parität |
| Parität | Odd / Even |
| Software | Dynalink-Konfigurationssoftware |
| Besondere Merkmale | Feldseitig wählbare Anzeige, zwei konfigurierbare Alarme, interne 24-VDC-Versorgung, Stromschleifenbruchschutz, Peak-/Valley-Erkennung, optionale MODBus-Kommunikation |
