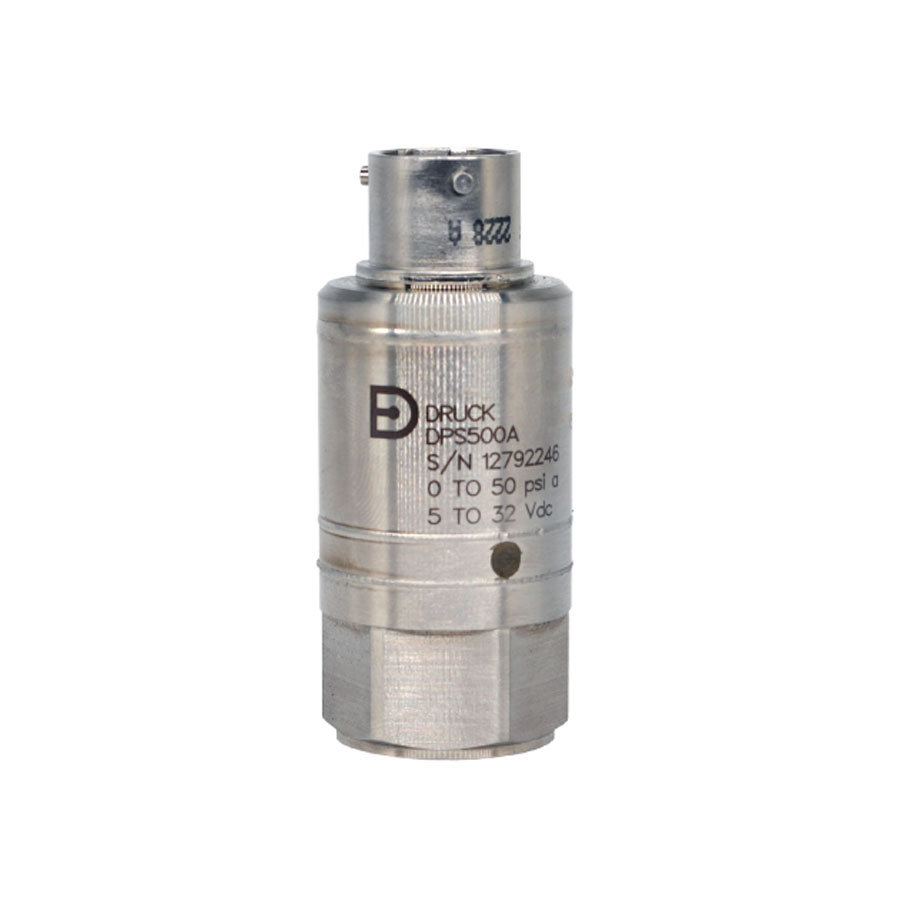

DatenblattDruck DPS5000 RS485 – Hochleistungs-Digitaldrucksensor für präzise industrielle Druckmessungen
Der Druck DPS5000 RS485 ist ein leistungsfähiger digitaler Drucksensor für anspruchsvolle Messaufgaben in der Luft- und Raumfahrt, Automobilindustrie, industriellen Automatisierung sowie Forschung und Entwicklung. Er kombiniert hohe Messgenauigkeit, schnelle digitale Signalübertragung und eine robuste Edelstahlkonstruktion in einem kompakten Sensor.
Mit Messbereichen von 200 mbar bis 700 bar und Varianten für Relativ-, Absolut- und Differenzdruck bietet der DPS5000 RS485 eine flexible Lösung für unterschiedliche Druckmessanwendungen. Die digitale RS485-Schnittstelle mit dem Druck DUSTI-Protokoll ermöglicht die zuverlässige Einbindung in Mess-, Prüf- und Automatisierungssysteme.
Hohe Messgenauigkeit und ausgezeichnete Langzeitstabilität
Der DPS5000 RS485 ist für Anwendungen konzipiert, bei denen präzise und reproduzierbare Druckmesswerte erforderlich sind. In der Premium-Ausführung erreicht der Sensor eine Gesamtgenauigkeit (Total Error Band, TEB) von ±0,1 % des Messbereichsendwerts (FS). Alternativ ist eine Ausführung mit ±0,2 % FS TEB verfügbar.
Die hohe Langzeitstabilität ermöglicht zuverlässige Messungen auch bei langfristigem Einsatz in industriellen Prüfständen und Überwachungssystemen.
Digitale RS485-Kommunikation mit DUSTI-Protokoll
Der DPS5000 RS485 verfügt über eine digitale RS485-Halbduplex-Schnittstelle und verwendet das Druck DUSTI-Kommunikationsprotokoll. Die digitale Übertragung ermöglicht eine einfache Verarbeitung von Druck- und Temperaturmesswerten durch übergeordnete Steuerungs-, Prüf- und Datenerfassungssysteme.
Mit einer Messwertaktualisierung von nur 10 ms eignet sich der Sensor besonders für Anwendungen mit schnellen Druckänderungen. Die Datenübertragungsrate beträgt bis zu 230 kbit/s. Zusätzlich können digitale Filtereinstellungen an die jeweiligen Anforderungen der Messaufgabe angepasst werden.
Robuste Edelstahlkonstruktion für anspruchsvolle Umgebungen
Das vollständig verschweißte Sensorgehäuse aus Edelstahl 316L bietet eine hohe mechanische Widerstandsfähigkeit und eignet sich für anspruchsvolle industrielle Umgebungsbedingungen.
Die verfügbaren elektrischen Anschlussvarianten umfassen unter anderem M12-Steckverbinder und MIL-C-26482-Bajonettanschlüsse. IP67-geschützte Steckverbinder unterstützen einen zuverlässigen Betrieb bei Staub- und Feuchtigkeitsbelastung.
Großer Temperaturbereich und flexible Temperaturkompensation
Der DPS5000 RS485 ist für Messaufgaben unter stark wechselnden Temperaturbedingungen ausgelegt. Je nach Ausführung stehen unterschiedliche temperaturkompensierte Bereiche zur Verfügung:
- -10 bis +50 °C
- -40 bis +85 °C
- -40 bis +125 °C
Dadurch kann der Sensor an die thermischen Anforderungen unterschiedlicher industrieller und technischer Anwendungen angepasst werden.
Flexible Konfigurationsmöglichkeiten
Der DPS5000 RS485 kann an verschiedene Messaufgaben und Einbausituationen angepasst werden. Die verfügbaren Optionen umfassen:
- Messbereiche von 200 mbar bis 700 bar
- Relativ-, Absolut- und Differenzdruckausführungen
- Verschiedene Druckeinheiten
- Prozessanschlüsse wie G1/4, NPT und UNJF
- Elektrische Anschlüsse einschließlich M12 und MIL-C-26482
- Genauigkeitsklassen mit ±0,2 % FS oder ±0,1 % FS TEB
- Unterschiedliche Temperaturkompensationsbereiche
- Einstellbare digitale Filterfunktionen
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Druck |
| Modell | DPS5000 RS485 |
| Gerätetyp | Digitaler Hochleistungs-Drucksensor |
| Messbereiche | 200 mbar bis 700 bar |
| Druckarten | Relativdruck, Absolutdruck, Differenzdruck |
| Genauigkeit Standard (Improved) | ±0,2 % FS TEB |
| Genauigkeit Premium | ±0,1 % FS TEB |
| Messwertaktualisierung | 10 ms |
| Digitale Schnittstelle | RS485, Halbduplex |
| Kommunikationsprotokoll | Druck DUSTI |
| Maximale Übertragungsrate | 230 kbit/s |
| Ausgangsdaten | Digitale Druck- und Temperaturmesswerte |
| Filterfunktionen | Kundenseitig einstellbar |
| Gehäusematerial | Edelstahl 316L |
| Konstruktion | Vollständig verschweißt |
| Elektrische Anschlüsse | M12, MIL-C-26482-Bajonettanschluss |
| Schutzart der Steckverbinder | IP67 |
| Druckanschlüsse | G1/4, NPT, UNJF und weitere Optionen |
| Temperaturkompensation | -10 … +50 °C, -40 … +85 °C oder -40 … +125 °C |
| Langzeitstabilität | Sehr hoch |
| RoHS | Konform |
| CE-Kennzeichnung | Gemäß den angegebenen EMV- und Druckgeräterichtlinien |
| CRN-Zertifizierung | Für Messbereiche bis 100 bar |
Typische Anwendungsbereiche
Luft- und Raumfahrt
Präzise Druckmessungen in Luftfahrtprüfsystemen, einschließlich Sekundärluftsystemen, Höhenmesssystemen, Triebwerksprüfungen und bodengebundenen Flugtests.
Automobilindustrie und Prüfstandstechnik
Schnelle und genaue Druckerfassung in Fahrzeugprüfständen, Komponentenprüfungen sowie Forschungs- und Entwicklungsanwendungen.
Industrielle Automatisierung
Integration in industrielle Steuerungs- und Überwachungssysteme zur digitalen Erfassung von Druck- und Temperaturwerten.
Offshore- und Unterwasseranwendungen
Drucküberwachung in maritimen und Offshore-Anwendungen mit hohen Anforderungen an mechanische Belastbarkeit und Messstabilität.
OEM-Anwendungen
Integration in kundenspezifische Messgeräte, Prüfsysteme und Maschinen, bei denen hohe Genauigkeit und digitale Kommunikation erforderlich sind.
Forschung, Entwicklung und Meteorologie
Präzise Druckmessungen in Laboren, Forschungsanlagen, Umweltdatenerfassung und meteorologischen Messsystemen.
Fazit
Der Druck DPS5000 RS485 kombiniert hohe Messgenauigkeit, eine schnelle Aktualisierungsrate von 10 ms und eine robuste Edelstahlkonstruktion mit moderner digitaler RS485-Kommunikation. Dank unterschiedlicher Messbereiche, Genauigkeitsklassen und Temperaturkompensationen ist er eine vielseitige Lösung für anspruchsvolle industrielle Druckmessungen und OEM-Integrationen.
