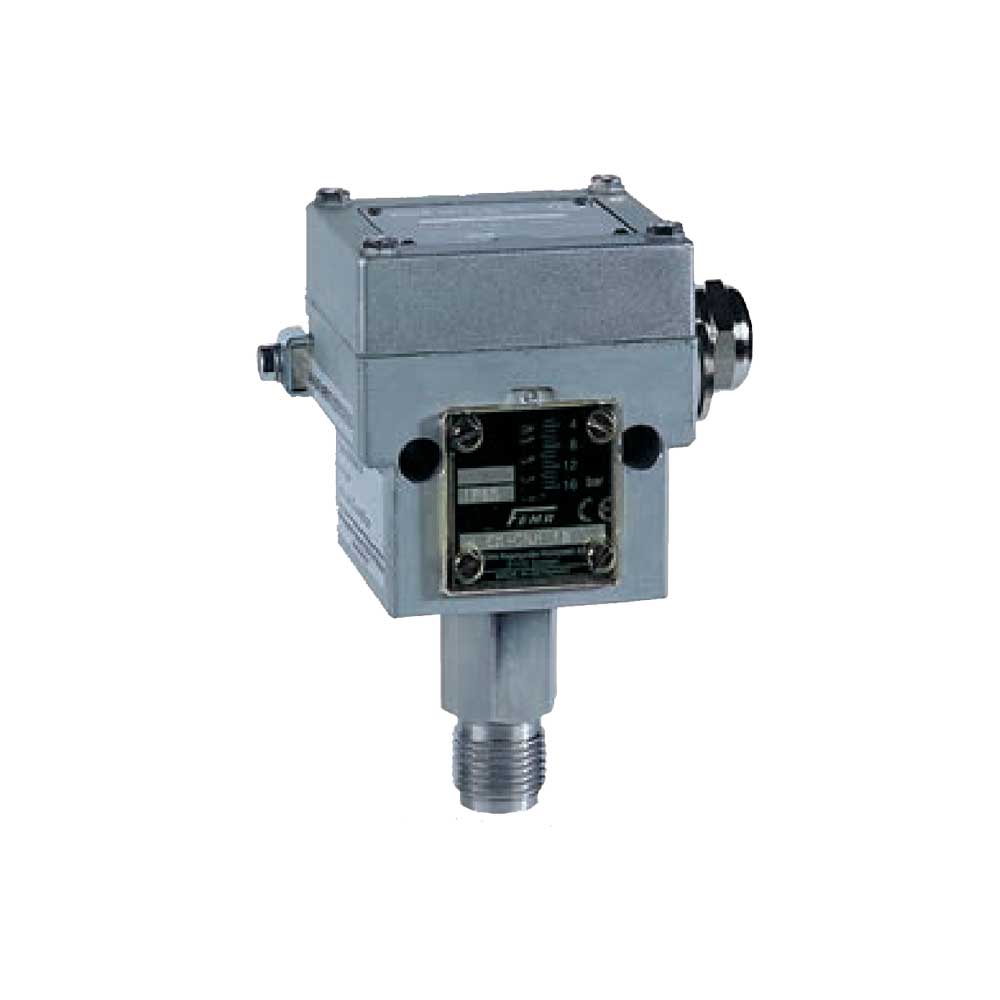

DatenblattZur Überwachung und Regelung von Drücken in Anlagen der chemischen Industrie und Verfahrenstechnik in explosionsgefährdeten Bereichen sowie bei Anwendungen, bei denen der Druck von aggressiven Flüssigkeiten und Gasen überwacht werden muss. Explosionsschutzart: Ex II 2G Ex d e IIC T6 Gb und Ex II 1/2D Ex ta/tb IIIC T80 oC Da/Db
| Druckart | Überdruck, relativ | ||||||
| Druckanschluss | Innengewinde G1/4″, Außengewinde G1/2″ | ||||||
| Elektrischer Anschluss | Klemmenanschluss M16x1,5 | ||||||
| Schutzart | IP65 | ||||||
| Material des Schaltgehäuses | Stabiles Gehäuse aus seewasserbeständigem Aluminium-Druckguss GD Al Si 12 | ||||||
| Mediumstemp. | -20 … 60 oC | ||||||
| Max. Mediumstemp. | Kurzzeitig einwirkende höhere Temperaturen sind möglich, wenn durch geeignete Maßnahmen (z. B. Wassersackrohr) obige Grenzwerte am Schaltgerät sichergestellt sind (siehe Zubehör für Druckschalter / Transmitter | ||||||
| Umgebungstemp. | -20 … 60 oC | ||||||
| Hinweis z. Umgebungstemperatur | Bei Umgebungstemperaturen unter 0 oC ist dafür zu sorgen, dass im Sensor und im Schaltgerät kein Kondenswasser entstehen kann | ||||||
| Schaltfunktion | 3 A bei 250 V AC, 2 A bei 250 V AC induktiv, 3 A bei 24 V DC, 0,03 A bei 250 V DC | ||||||
| Registrierungen |
|
| Einstellb. Druckbereich | Feste Hysterese | Max. Druck | Artikel-Nr. |
|---|---|---|---|
| bar | bar | bar | |
| 0.04 … 0.25 | 0.03 | 6 | EX-DNS025 |
| 0.1 … 0.6 | 0.04 | 6 | EX-DNS06 |
| 0.2 … 1.6 | 0.06 | 6 | EX-DNS1 |
| 0.2 … 2.5 | 0.1 | 16 | EX-DNS3 |
| 0.5 … 6 | 0.15 | 16 | EX-DNS6 |
| 1 … 10 | 0.3 | 16 | EX-DNS10 |
| 3 … 16 | 0.5 | 25 | EX-DNS16 |
|
||||||||||||||||||||
| Beschreibung | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wassersackrohr für höhere Temperaturen, Werkstoff St.35.8-I (weiteres Zubehör siehe Zubehör für Druckschalter / Transmitter) | ||||||||||||||||||||
