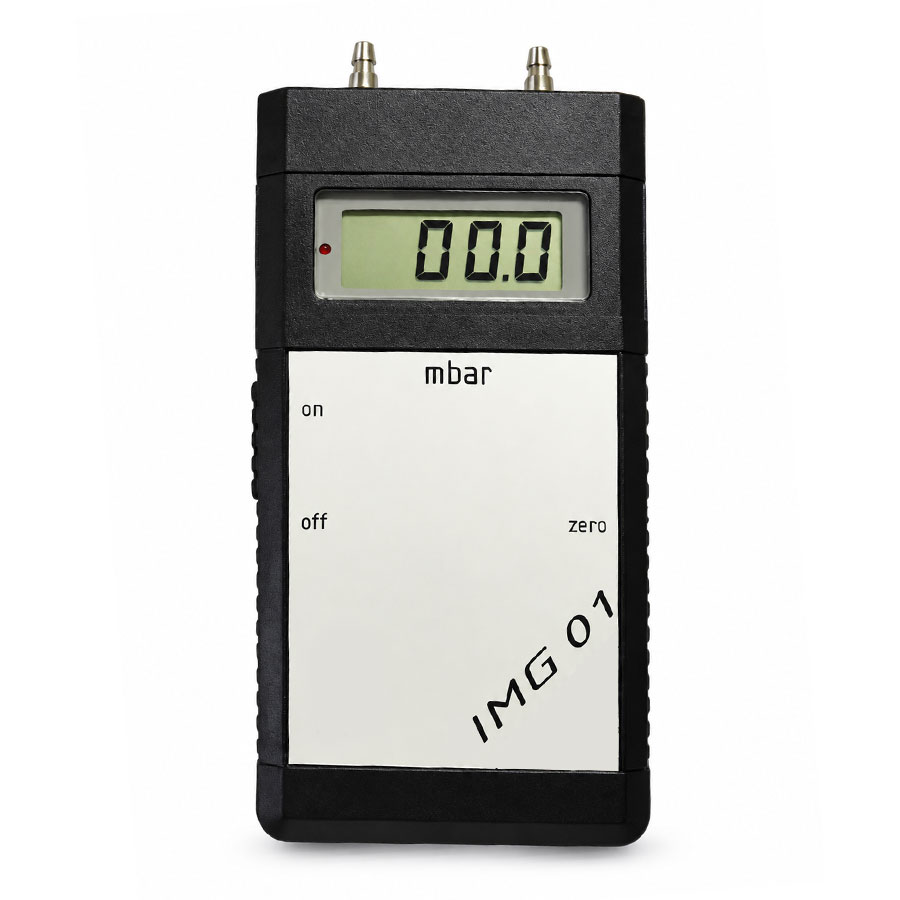

DatenblattHand-Druckmessgeräte IMG 1 und IMG 6
Die Hand-Druckmessgeräte IMG 1 und IMG 6 eignen sich zur mobilen Messung von
Differenzdruck, Unterdruck und Überdruck in Luft und nicht aggressiven Gasen.
Je nach Ausführung ist auch eine Absolutdruckmessung im barometrischen Bereich möglich.
Die Messwerte werden auf einem gut ablesbaren 3,5-stelligen LCD-Display angezeigt.
Piezoresistive Messelemente sorgen für eine zuverlässige und präzise Druckmessung.
Die Stromversorgung erfolgt über eine handelsübliche 9-V-Blockbatterie Typ 6F22.
Bei zu niedriger Batteriespannung erscheint eine entsprechende Low-Bat-Anzeige im Display.
Die Varianten IMG1-1 und IMG6-1 verfügen zusätzlich über einen
0 … 1 V Analogausgang. Das IMG 6 besitzt darüber hinaus eine zusätzliche
Feineinstellung des Nullpunktes auf der Frontseite und erreicht durch elektronische Korrektur
des Linearitätsfehlers eine höhere Genauigkeit.
Typische Anwendungen
- Ansteuerung von Gebläsen
- Überwachung von Luftfiltern
- Niveauüberwachung von Flüssigkeiten
- Strömungsmessungen in Gasen
- Drucküberwachung und Druckregelung, z. B. in Druckkammern
- Medizintechnik
Technische Merkmale
| Messprinzip | Piezoresistiv |
| Messmedium | Luft und nicht aggressive Gase |
| Anzeige | 3,5-stelliges LCD |
| Betriebstemperatur | 0 … +50 °C |
| Hysterese | 0,1 % |
| Messrate | 2,5 Messungen pro Sekunde |
| Versorgung | 9-V-Blockbatterie Typ 6F22 |
| Analogausgang | 0 … 1 V bei IMG1-1 und IMG6-1 |
| Pneumatische Anschlüsse | 2 Schlauchanschlüsse für 4 mm oder 6 mm Innendurchmesser |
| Schutzart | IP54 |
| Gewicht | ca. 190 g inklusive Batterie |
| Abmessungen | 85 × 160 × 31 mm |
Messbereiche IMG 1
Das IMG 1 ist je nach Ausführung unter anderem für folgende Differenzdruck-Messbereiche erhältlich:
- 0 … 1 mbar
- 0 … 2,5 mbar
- 0 … 5 mbar
- 0 … 10 mbar
- 0 … 25 mbar
- 0 … 50 mbar
- 0 … 100 mbar
- 0 … 1.000 mbar
- 0 … 1.999 mbar
- 0 … 10 bar
Für Absolutdruck ist eine Ausführung mit einem Messbereich von
700 … 1.100 mbar absolut verfügbar.
Messbereiche IMG 6
- 0 … 100 mbar
- 0 … 200 mbar
- 0 … 1.000 mbar
Sondermessbereiche sind auf Anfrage erhältlich.
