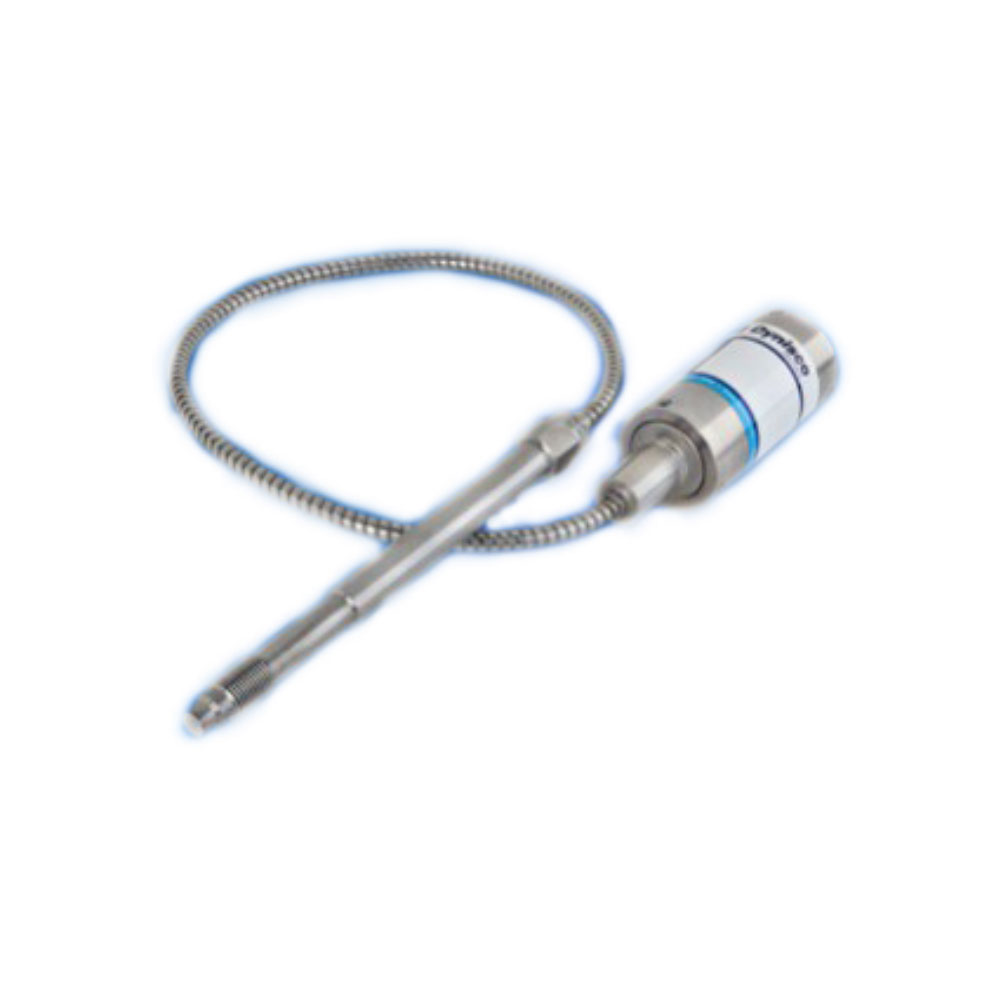

DatenblattDynisco PT460XL Serie
Die Dynisco PT460XL Serie umfasst robuste Drucksensoren für abrasive und korrosive Schmelzedruckanwendungen. Die Sensoren sind für Anwendungen ausgelegt, bei denen einfache Installation, zuverlässige Messwerte und hohe Wiederholbarkeit gefordert sind. Mit einem industriellen Ausgangssignal von 3,33 mV/V können die PT460XL Drucksensoren mit den meisten gängigen Druckanzeigen und Auswertegeräten verwendet werden.
Ein wesentliches Merkmal der PT460XL Serie ist die Inconel-Membrane. Sie bietet eine hohe Beständigkeit gegenüber anspruchsvollen Medien und eignet sich besonders für Prozesse mit abrasiven oder korrosiven Schmelzen. Die Sensoren sind für Druckbereiche von 0…3.000 psi bis 0…30.000 psi verfügbar und erreichen eine Genauigkeit von ±1,0 % FSO als kombinierter Fehler einschließlich Linearität, Wiederholbarkeit und Hysterese.
Die PT460XL Drucksensoren verfügen über eine vierarmige aktive Wheatstone-Brücke mit gebondeter DMS-Technologie, eine interne 80-%-Shunt-Kalibrierung sowie eine hohe Temperaturstabilität. Optional sind Thermoelement- oder RTD-Konfigurationen zur zusätzlichen Erfassung der Schmelzetemperatur erhältlich. Die Montage erfolgt über ein 1/2-20 UNF-Gewinde, passend für standardisierte Messbohrungen.
| Typ | Drucksensor für abrasive und korrosive Schmelzedruckanwendungen |
|---|---|
| Baureihe | Dynisco PT460XL Serie |
| Anwendung | Schmelzedruckmessung in abrasiven und/oder korrosiven Medien |
| Ausgangssignal | 3,33 mV/V ±2,0 % |
| Druckbereiche | 0…3.000 psi bis 0…30.000 psi |
| Genauigkeit | ±1,0 % FSO kombinierter Fehler, einschließlich Linearität, Wiederholbarkeit und Hysterese |
| Wiederholbarkeit | ±0,2 % FSO |
| Max. Druck | 2 × Vollbereich oder 35.000 psi, je nachdem welcher Wert kleiner ist |
| Messzellenaufbau | Vierarmige aktive Wheatstone-Brücke mit gebondeter DMS-Technologie |
| Brückenwiderstand Eingang | Mindestens 345 Ω |
| Brückenwiderstand Ausgang | 350 Ω ±10 % |
| Nullpunktabgleich | ±10 % vom Vollbereich |
| Speisespannung | 10 VDC empfohlen, max. 12 VDC |
| Interne Shunt-Kalibrierung | 80 % FSO ±1,0 % |
| Isolationswiderstand | 1.000 MΩ bei 50 VDC |
| Max. Membrantemperatur | 750 °F / 400 °C |
| Temperaturbedingte Nullpunktverschiebung Membran | Max. <20 psi / 100 °F bzw. <36 psi / 100 °C |
| Max. Elektronikgehäusetemperatur | 250 °F / 121 °C |
| Temperaturbedingte Nullpunktverschiebung Elektronik | Max. ±0,05 % Full Scale / °F bzw. ±0,10 % Full Scale / °C |
| Temperaturbedingte Empfindlichkeitsverschiebung | Max. ±0,02 % Full Scale / °F bzw. ±0,04 % Full Scale / °C |
| Montagedrehmoment | Max. 500 inch/lbs |
| Medienberührte Standardteile | Inconel 718 |
| Membranwerkstoff | Inconel-Membrane |
| Prozessanschluss | 1/2-20 UNF-Gewinde |
| Optionale Temperaturmessung | Optional mit Thermoelement- oder RTD-Konfigurationen zur Messung der Schmelzetemperatur verfügbar |
| Besondere Merkmale | Hohe Temperaturstabilität, patentiertes Sensorelement, interne 80-%-Shunt-Kalibrierung, geeignet für abrasive und korrosive Anwendungen |
