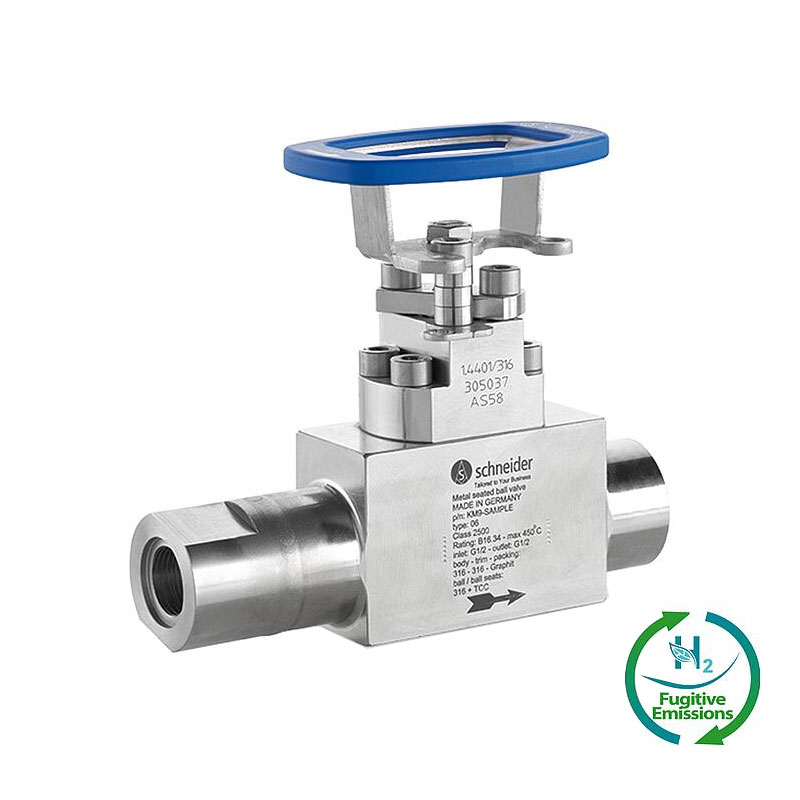

Metallisch dichtende Kugelhähne Typ KM

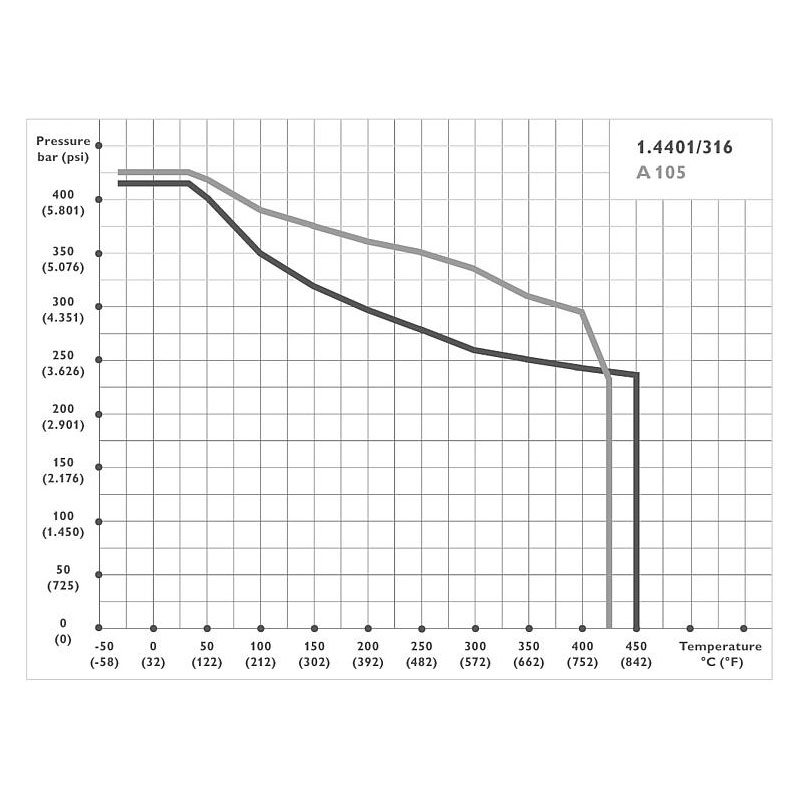

Kugelhähne Typ KM von AS-Schneider sind mit einer Vielzahl von Optionen erhältlich. Die Kugelhähne sind für extreme Betriebsbedingungen mit einer Druckstufe von Class 2.500 und Temperaturen bis 450°C ausgelegt. Die Kugelhähne sind Fire Safe getestet nach ISO 10497 und API 607 und erfüllen die TA-Luft-Anforderung. Bei dem unten abgebildeten Kugelhahn (siehe Zeichnungen) handelt es sich um die Standardausführung. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen wenden Sie sich bitte an das Werk.

Datenblatt
Zur Anfrageliste hinzufügen

Nennweite: DN 10

Anschlüsse, Werkstoffe und weitere Optionen finden Sie weiter unten bei Bestellinformationen

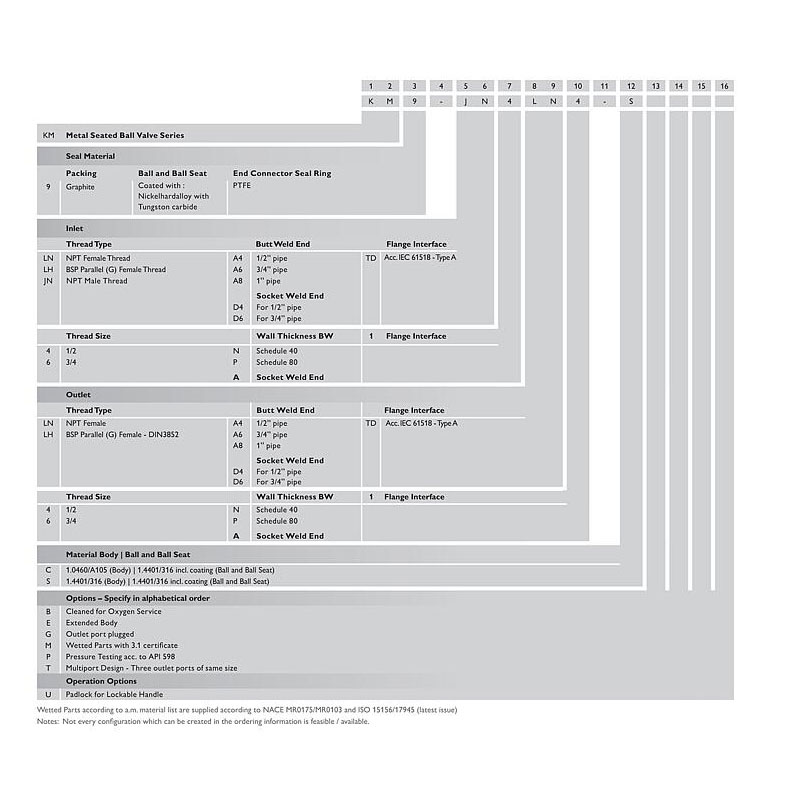

Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:

Bestell-Nr.: KM9-A6PLN6-S

KM Metallisch dichtender Kugelhahn DN 10
9 Dichtungsmaterial von Packung und Gehäusedichtung / Kugelsitz:
Graphit / Edelstahl, Wolframcarbid beschichtet
–
A6 Eingang Schweißzapfen: 1/2″ Rohr
P Eingang Wandstärke: Schedule 80
LN Ausgang Gewindeart: NPT Innengewinde
6 Ausgang Gewindegröße: 3/4
–
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L





Metallisch dichtende Kugelhähne KM-Baureihe

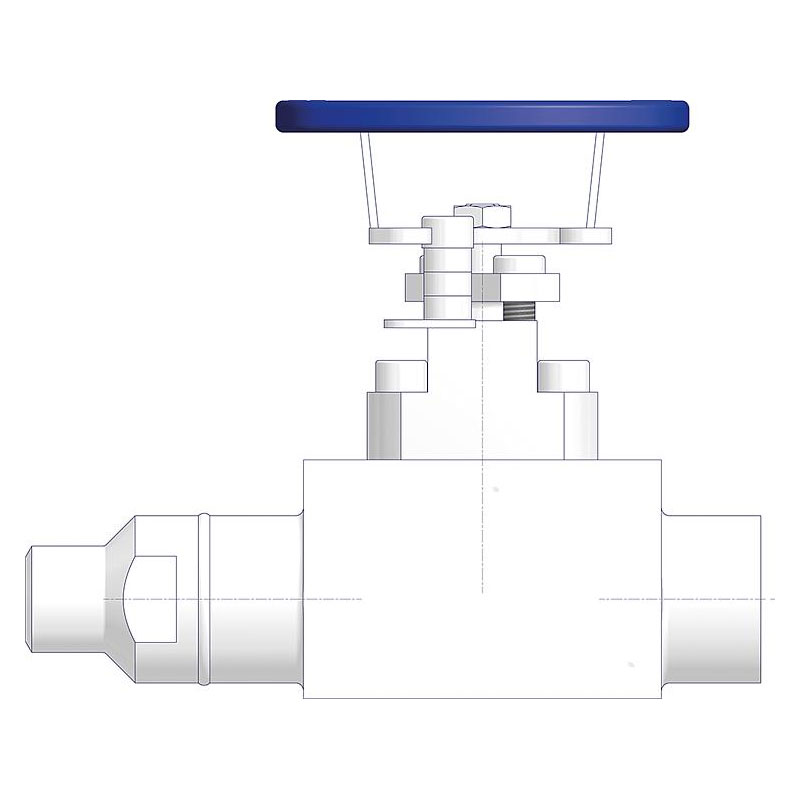

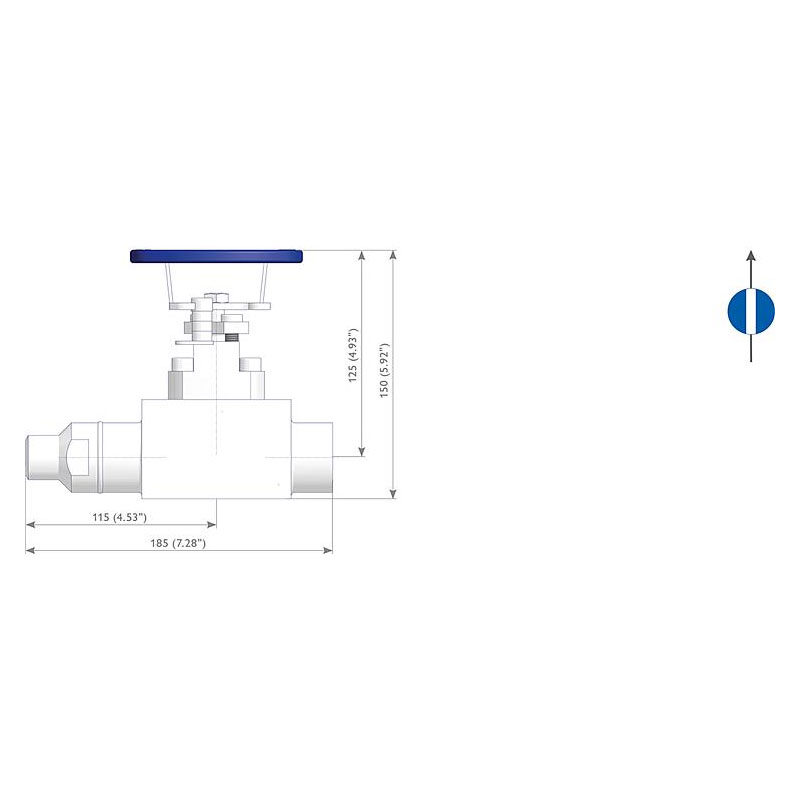

Metallisch dichtende Kugelhähne Zeichnung (Anordnung) 1

Die in der Darstellung angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

Datenblätter

Metallisch dichtende Kugelhähne Typ KM 1
Metallisch dichtende Kugelhähne Typ KM 2
Metallisch dichtende Kugelhähne Typ KM 3
Metallisch dichtende Kugelhähne Typ KM 4
Metallisch dichtende Kugelhähne Typ KM 5
