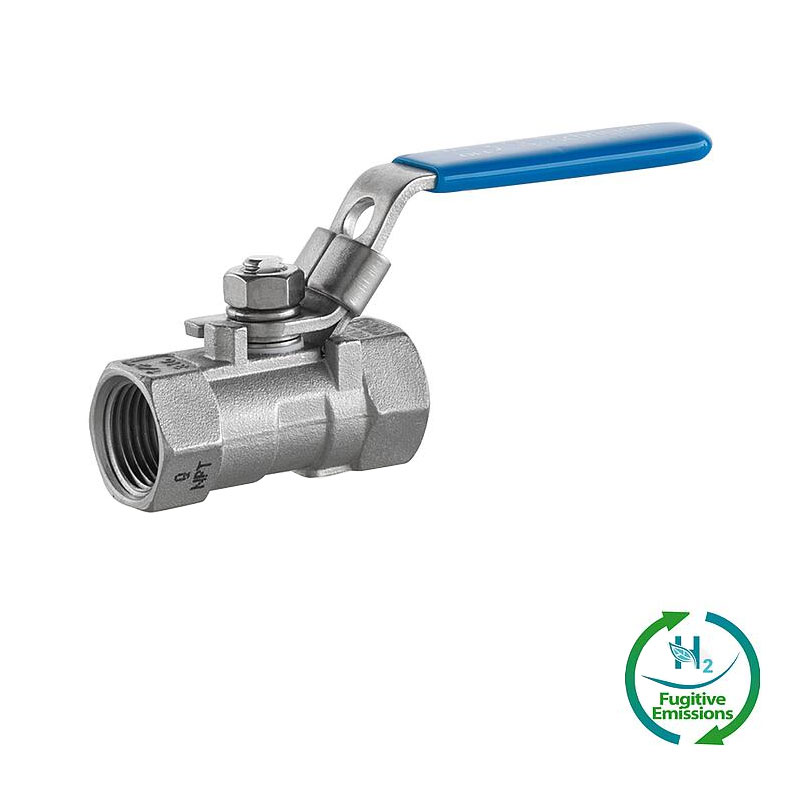

Niederdruck-Kugelhähne

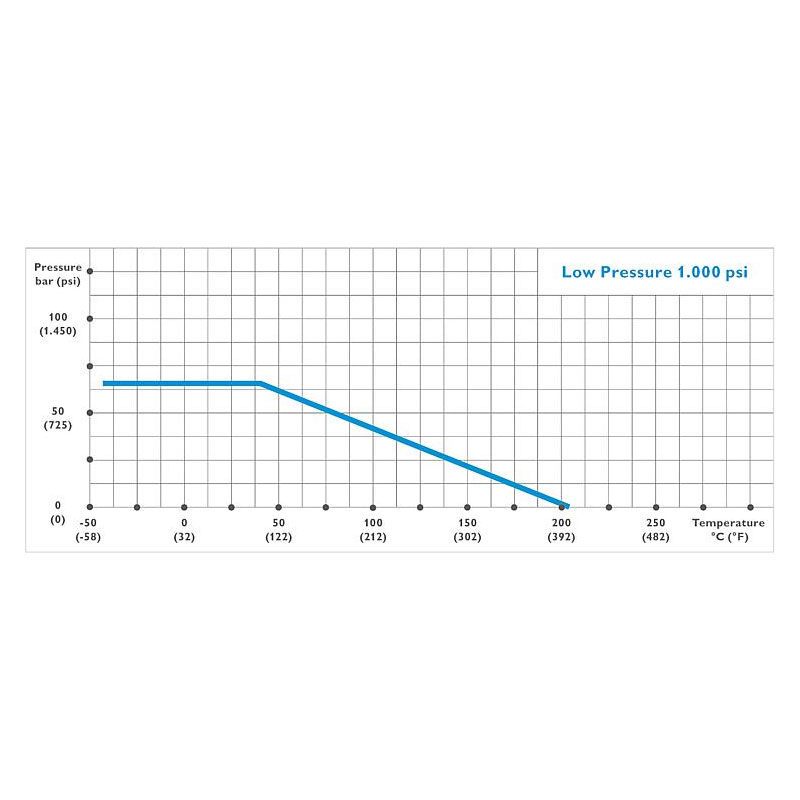

Niederdruck-Kugelhähne von AS-Schneider sind für einen max. zulässigen Druck (PS) von 69 bar (1.000 psi) erhältlich. Das Gehäuse ist einteilig. Die Kugelhähne sind mit NPT Innengewinde lieferbar (siehe untenstehende Abbildung und Tabelle). Die 1/4 NPT und 1/2 NPT Kugelhähne sind auch mit Flügelgriff verfügbar.

Datenblatt

Datenblatt

Zur Anfrageliste hinzufügen

Beschreibung
Downloads

Anschlüsse, Werkstoffe und weitere Optionen finden Sie weiter unten bei Bestellinformationen

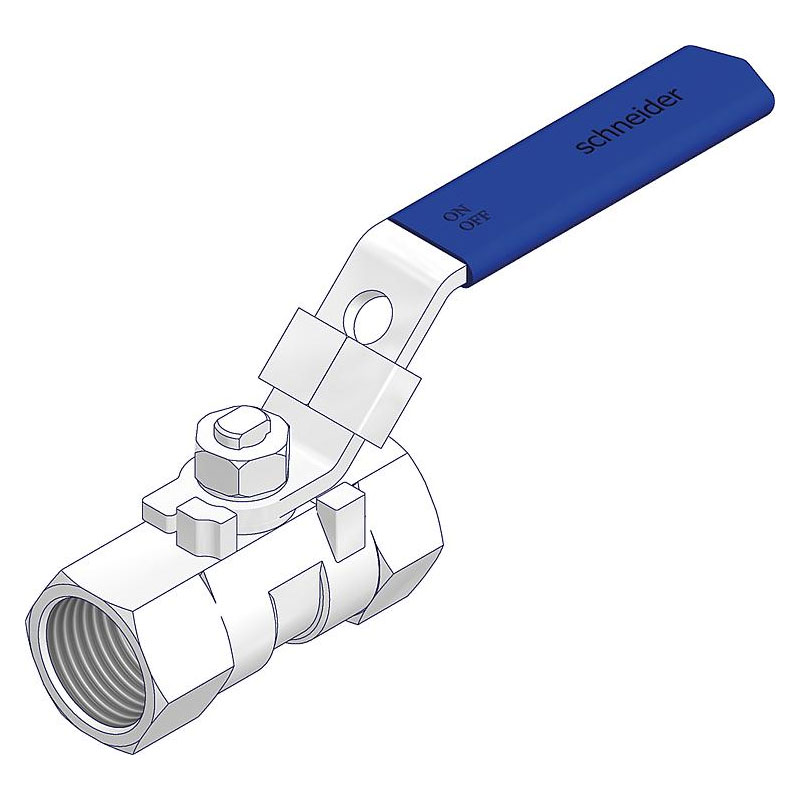

Niederdruck-Kugelhähne – Abschließbarer Griff

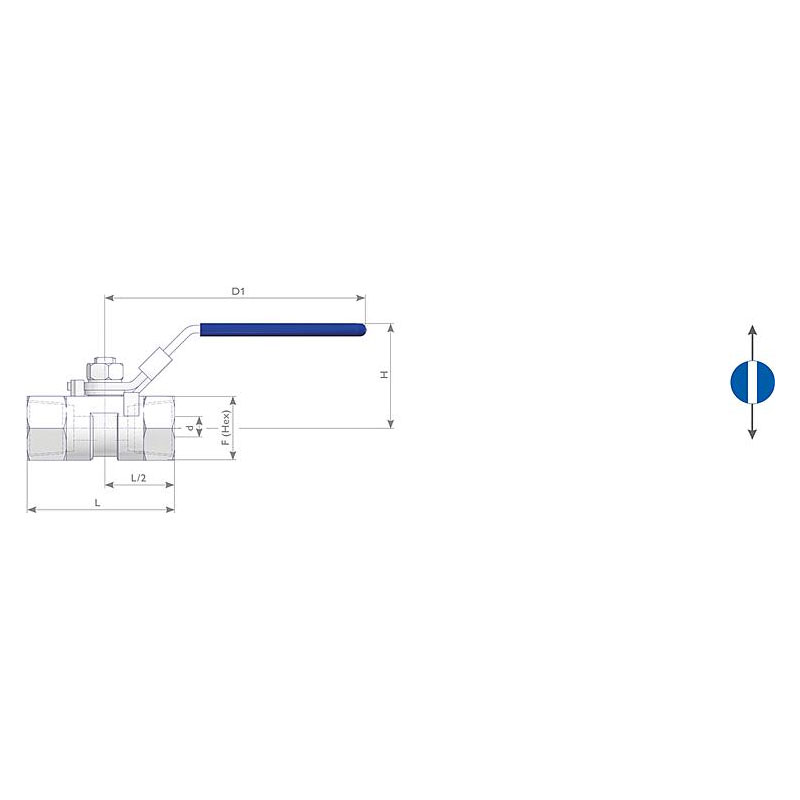

Niederdruck-Kugelhähne Zeichnung (Anordnung) 1

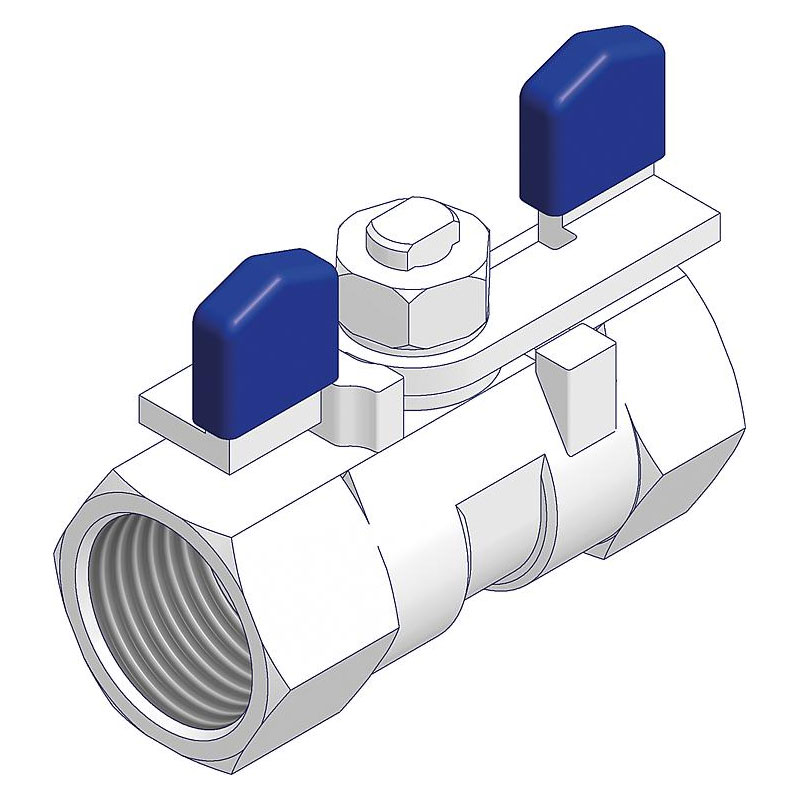

Niederdruck-Kugelhähne – Flügelgriff

Bestellinformationen

Größe D	Griff-Typ	d		D1		W		F (Hex)		L		H		Bestell-Nr.
Größe D	Griff-Typ	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	Bestell-Nr.
1/4 NPT	Abschließbarer Griff	5,0	0,20	66	2,60			17	0,67	39	1,54	31	1,22	520519
1/4 NPT	Flügelgriff	5,0	0,20			51,0	2,00	17	0,67	39	1,54	30	1,18	520731
3/8 NPT	Abschließbarer Griff	7,0	0,28	76	3,00			21	0,83	44	1,73	35	1,38	521561
1/2 NPT	Abschließbarer Griff	9,2	0,36	96	3,78			25	0,98	56	2,20	43	1,69	520594
1/2 NPT	Flügelgriff	9,2	0,36			56,6	2,22	25	0,98	56	2,20	34	1,34	520730
3/4 NPT	Abschließbarer Griff	12,5	0,49	96	3,78			32	1,26	59	2,32	46	1,81	522008
1 NPT	Abschließbarer Griff	16,0	0,63	110	4,33			38	1,50	71	2,80	50	1,97	522135
