DatenblattDer neue PACE Tallis von DRUCK setzt einen Maßstab in der Druckkalibrierung und -messung. Er vereint höchste Genauigkeit, Robustheit und Flexibilität in einem kompakten Transferstandard, der ideal für Vor-Ort-Kalibrierungen und Ringvergleiche zwischen Laboren geeignet ist.
Hauptmerkmale auf einen Blick:
- Gesamtgenauigkeit von 3 Pa / 0,03 mbar dank DRUCK TERPS resonanter Silizium-Technologie
- Konfigurierbar mit 1, 2 oder 3 Referenzsensoren (Messbereiche: 200 kPa bis 21,1 MPa)
- Plattform mit umfassenden Funktionen – einfach zu bedienen, vom Labor-Barometer bis hin zum Arbeitsstandard in der Kalibrierung
- Kompaktes, robustes Design ideal für den Transport und Einsatz in schwierigen Umgebungen
- Hohe Präzision von 10 ppm Endwert (FS)
- Langzeitstabilität von bis zu 15 ppm FS pro Jahr
- Optionale barometrische Referenz verfügbar
Leistungsvorteile des PACE Tallis
- Reduzierung von Anwenderfehlern durch automatisierte Messprozesse
- Unabhängig von externen Einflüssen wie örtlicher Schwerkraft oder Mediumsdichte
- Einfache Einrichtung und Bedienung, geringer Wartungsaufwand
- Keine aufwändige Wartung wie bei Kolbenmanometern erforderlich
- Niedrige Gesamtbetriebskosten durch geringere Kalibrier- und Versandkosten
Technische Spezifikationen:
| Eigenschaft | Spezifikation |
|---|---|
| Druckbereiche | 200 kPa bis 21,1 MPa (siehe untenstehende Tabelle) |
| Genauigkeit (Absolute Bereiche) | 2–211 bar: 0,0010 % FS (inklusive Linearität, Hysterese, Wiederholbarkeit und Temperatureinflüsse) |
| Barometrische Referenz | 750–1150 mbar absolut, Genauigkeit: 0,020 mbar |
| Langzeitstabilität | 0,0015 % FS/Jahr (2–3,5 bar), 0,001 % FS pro 28 Tage (8–211 bar) |

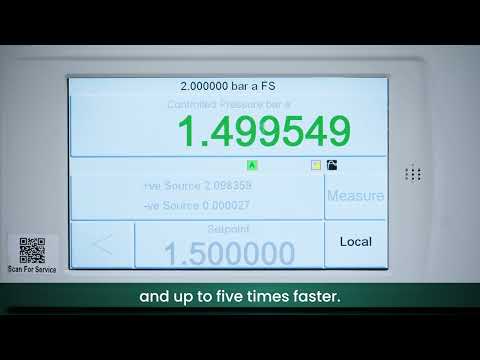

| Anzeige | 4,3 Zoll VGA Farb-Touchscreen |
| Anschlussarten | RS232, USB, IEEE-488, Ethernet |
| Umgebungsbedingungen | Betrieb: 10–50 °C, Lagerung: -20–70 °C, Feuchtigkeit: 5–95 % RH |
| Abmessungen (B x H x T) | 218 mm x 88 mm x 250 mm |
| Gewicht | 3,2 kg (ohne externes Netzteil) |
Verfügbare Druckbereiche:
| Bereich (bar) | Bereich (psi) | Bereich (kPa) |
|---|---|---|
| 2 bar abs. | 30 psi abs. | 200 kPa abs. |
| 3,5 bar abs. | 50 psi abs. | 350 kPa abs. |
| 8 bar abs. | 116 psi abs. | 0,8 MPa abs. |
| 21 bar abs. | 304 psi abs. | 2,1 MPa abs. |
| 71 bar abs. | 1029 psi abs. | 7,1 MPa abs. |
| 211 bar abs. | 3060 psi abs. | 21,1 MPa abs. |
Optionale Funktionen
- Dichtheitsprüfung: Automatische Messung der Leckrate in wählbaren Einheiten (pro Sekunde oder Minute)
- Schaltertest/Analogausgang: Automatische Kalibrierung von Druckschaltern sowie Integration in externe Systeme mit programmierbarem Analogausgang (0–10 V, 0–5 V, -5–5 V, 0/4–20 mA)
- Schaltertest/Potenzialfreie Kontakte: Automatische Steuerung externer Geräte wie Vakuumpumpen oder Öfen
- Aeronautische Option: Kalibrierung von Luftfahrzeuginstrumenten in aeronautischen Einheiten (Fuß, Meter, Knoten, km/h, Mach)
Anwendungen
- Kalibrierlaboratorien und metrologische Einrichtungen
- Vor-Ort-Kalibrierungen in Industrie und Luftfahrt
- Ringvergleiche zwischen akkreditierten Laboren
- Robuste Lösung für anspruchsvolle Umgebungen
Vorteile gegenüber traditionellen Systemen (z. B. Kolbenmanometern)
- Automatisierte Messungen, Reduzierung von Anwenderfehlern
- Kein Einfluss durch Schwerkraft oder Mediumsdichte
- Kein aufwändiges Reinigen von Kolben oder Masse-Sets erforderlich
- Niedrigere Betriebskosten und minimaler Wartungsaufwand
Mit dem PACE Tallis erhältst du einen hochwertigen, präzisen und vielseitigen Transferstandard, der neue Maßstäbe in der Druckkalibrierung setzt.
