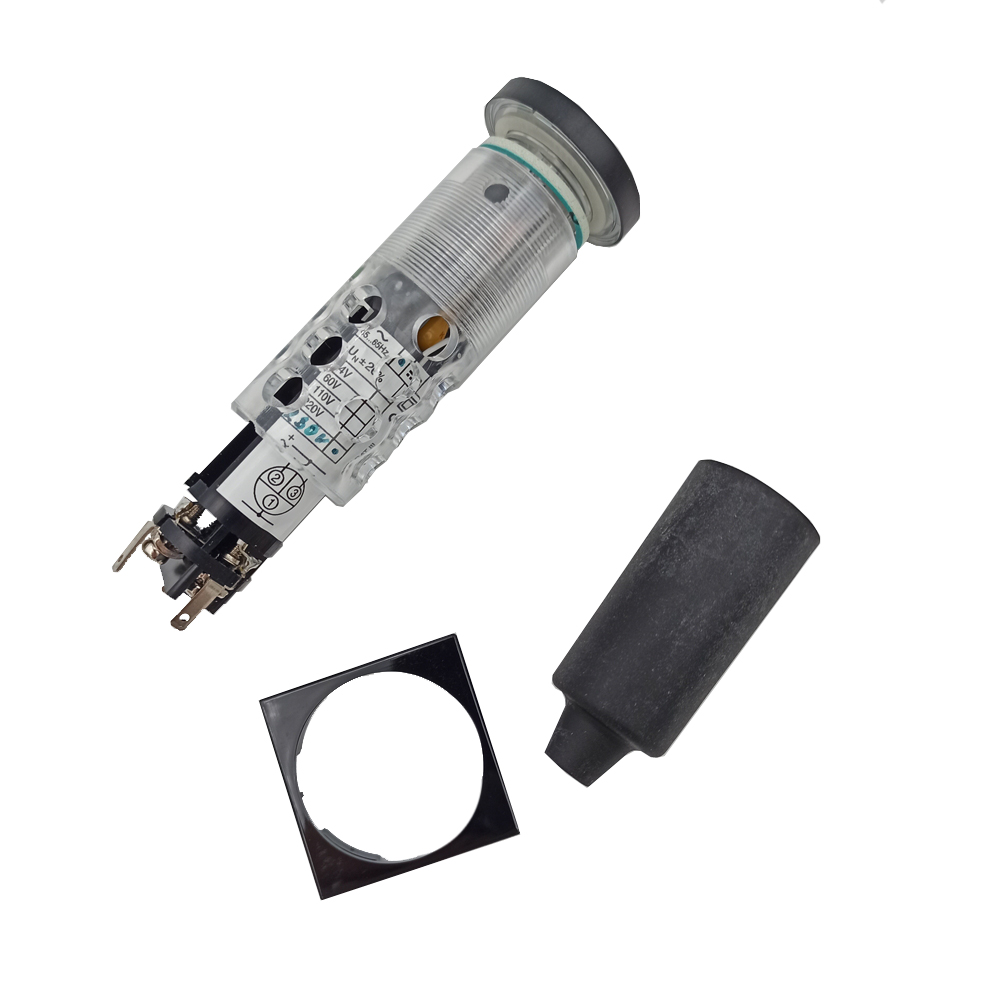

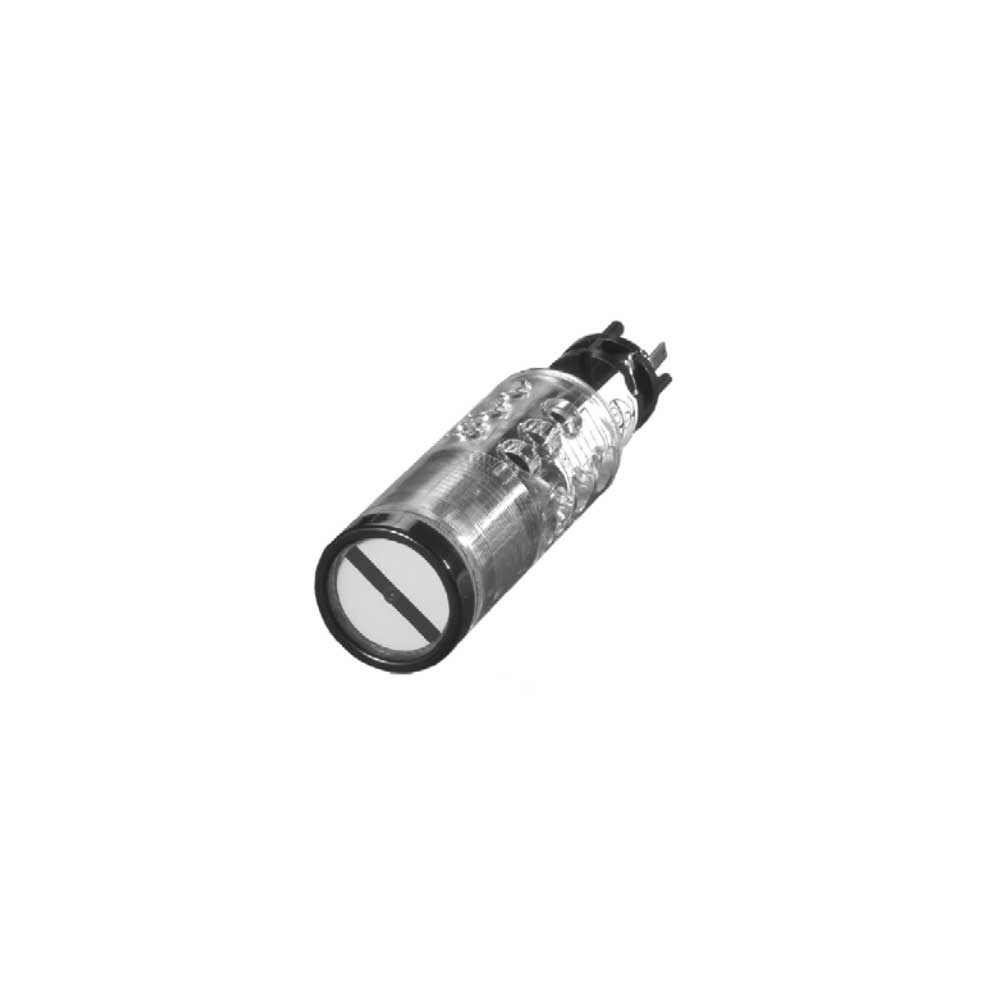

Schaltstellungsanzeiger IStq 1, ISt 1, ISt 2


  • Schaltstellungsanzeiger IST zur elektrischen Fernanzeige von Schalterstellungen
  • Anzeige von drei Stellungen: „aus“, „ein“ und „gestört“ bzw. „gesperrt“
  • Geeignet für Kraftwerke, Schaltstationen und Blindschaltbilder
  • Frontausführungen 25 × 25 mm, Ø 25 mm und Ø 32 mm verfügbar
  • Gleichspannungs- und Wechselspannungsvarianten von 24 V bis 220/230 V
  • Schutzart IP52 an der Gehäuse-Frontseite
  • Polycarbonat-Gehäuse mit Flachsteckeranschluss 2,8 × 0,8 mm
  • Optionen für parallele Last, Trennkontakt und erweiterten Berührungsschutz
Datenblatt
Zur Anfrageliste hinzufügen

IST

Schaltstellungsanzeiger für elektrische Fernanzeige

Typ Schaltstellungsanzeiger zur elektrischen Fernanzeige von Schalterstellungen
Ausführungen IST 01 und IST 2
Frontmaße 25 × 25 mm, Ø 25 mm oder Ø 32 mm
Anzeige Drei Stellungen: „aus“, „ein“ und „gestört“ bzw. „gesperrt“
Anwendung Fernanzeige von Schalterstellungen in Kraftwerken und Schaltstationen; auch als Schauzeichen in Blindschaltbildern verwendbar
Gehäusematerial Polycarbonat
Anschlüsse Flachstecker 2,8 × 0,8 mm
Berührungsschutz Als Option wählbar
Arbeits­spannung 300 V
Prüfspannung 3,5 kV
Schutzart Frontseite IP52
Befestigung Rundmutter
Max. Klemmquerschnitt 1,5 mm²
Fronttafel-Ausschnitt 20,5 mm
Gleichspannungsvarianten 24 V / 48 V / 60 V / 110 V / 125 V / 220 V
Wechselspannungsvarianten 24 V / 48 V / 60 V / 110 V / 220/230 V
Messwert-Variante Mit paralleler Last
Skalen-Variante Mit Trennkontakt
Gehäuse-Varianten Bedingt tropenfest oder Gesamtberührungsschutz



Modelltabelle

Typ Frontmaß Bestell-Nr. Gewicht ca. Arbeits­spannung Prüfspannung Schutzart Gehäuse-Frontseite Befestigung
IST 01 25 × 25 mm 1108B 0,07 kg 300 V 3,5 kV IP52 Rundmutter
IST 1 Ø 25 mm 1280B 0,07 kg 300 V 3,5 kV IP52 Rundmutter
IST 2 Ø 32 mm 1281B 0,07 kg 300 V 3,5 kV IP52 Rundmutter



Bestellangaben

Ausführung Kennung Beschreibung
Gleichspannung B1 24 V, 0,3 W
Gleichspannung IL224 48 V, 0,3 W
Gleichspannung IL248 60 V, 0,4 W
Gleichspannung IL260 110 V, 0,6 W
Gleichspannung IL511 125 V, 0,7 W
Gleichspannung IL512 220 V, 1,0 W
Gleichspannung IL522 220 V, 1,0 W
Wechselspannung B2 Grundkennung für Wechselspannung
Wechselspannung IL624 24 V, 0,3 VA
Wechselspannung IL648 48 V, 0,3 VA
Wechselspannung IL660 60 V, 0,4 VA
Wechselspannung IL311 110 V, 0,6 VA
Wechselspannung IL726 220/230 V, 1,4 VA
Messwert-Variante IN1 Mit paralleler Last
Skalen-Variante GA2 Mit Trennkontakt
Gehäuse-Variante LB1 Bedingt tropenfest
Gehäuse-Variante VB2 Gesamtberührungsschutz
