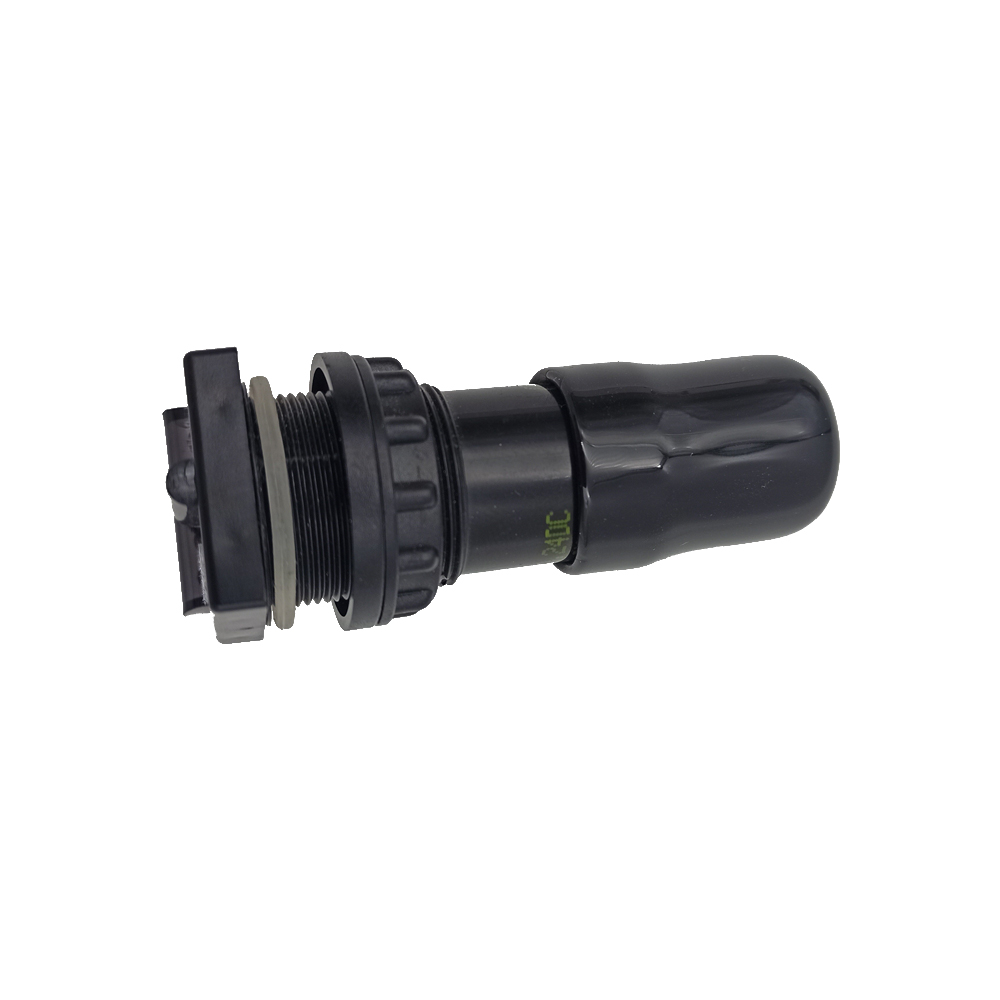

DatenblattISUS Schaltstellungsanzeiger

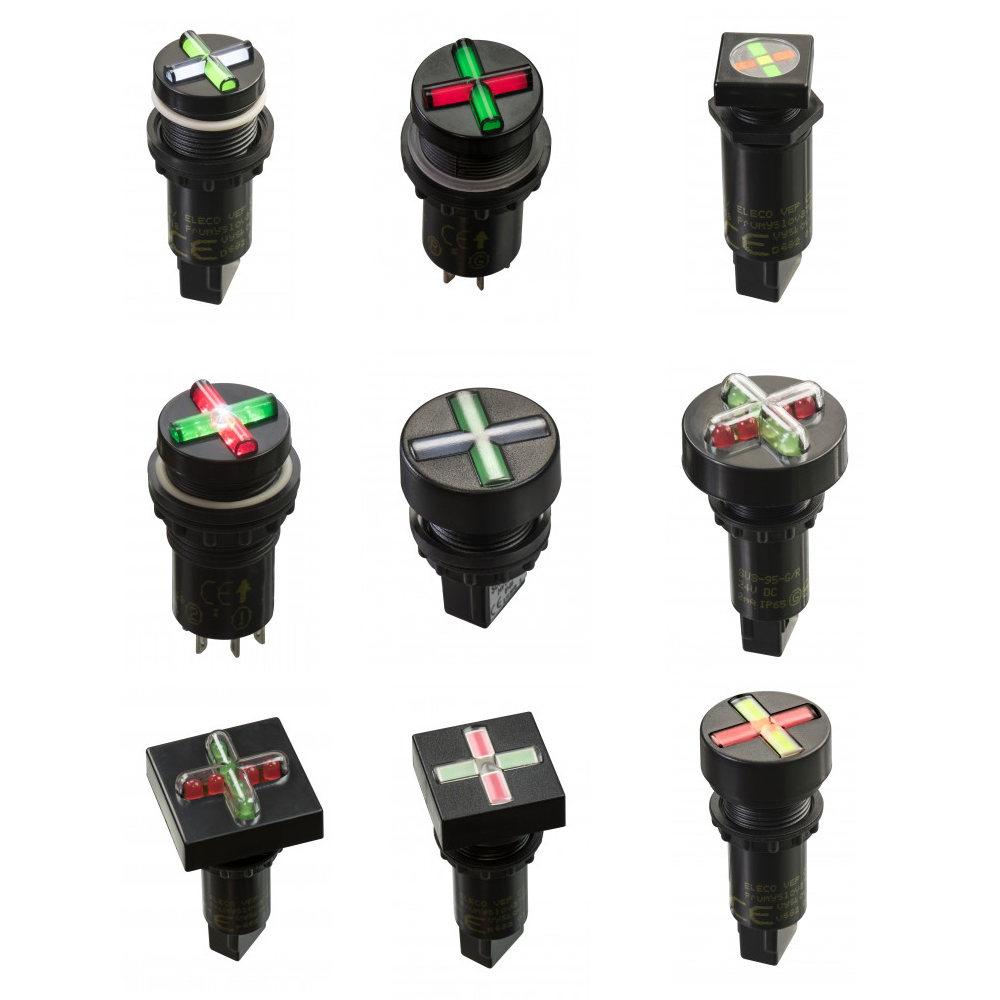

Die ISUS-Baureihe umfasst kompakte Schaltstellungsanzeiger für den Schalttafeleinbau. Die Geräte werden zur optischen Darstellung von Schaltzuständen eingesetzt und sind in mehreren Bauformen erhältlich. Je nach Modell stehen Montageöffnungen mit Ø 16 mm oder Ø 22 mm, runde oder quadratische Frontausführungen sowie verschiedene LED-Farben und Symbolvarianten zur Auswahl.
Alle Varianten sind für eine maximale Stromaufnahme von 20 mA ausgelegt und besitzen eine Schutzart IP65. Die Standardausführungen ermöglichen den Anschluss von Leitern bis 2,5 mm²; einzelne Varianten sind zusätzlich mit Faston-Anschluss 2,86 × 0,8 mm verfügbar. Die zulässige Arbeitstemperatur beträgt -25…+55 °C. Die Geräte können je nach Ausführung mit AC- oder DC-Spannungen wie 12 V, 24 V, 48 V, 60 V, 110 V, 125 V, 220 V oder 230 V spezifiziert werden.
| Artikelnummer / Typ | Ausführung | Kurzbeschreibung |
|---|---|---|
| ISUS-01 | Schaltstellungsanzeiger, Ø 22 mm | Kompakter Schaltstellungsanzeiger mit Ø 22 mm Montageloch, IP65, max. 20 mA Stromaufnahme, Anschlussquerschnitt bis 2,5 mm² und Schalttafeldicke bis 12 mm. |
| ISUS-01-Q | Quadratische Ausführung, Ø 22 mm | Quadratische Variante des ISUS-01 für Ø 22 mm Montageloch mit IP65-Schutz, geeignet für klare Schaltstellungsanzeige in Bedien- und Schalttafeln. |
| ISUS-01-T | Schaltstellungsanzeiger mit Faston-Anschluss | Variante mit Ø 22 mm Montageloch und Faston-Anschluss 2,86 × 0,8 mm, IP65, max. 20 mA und Schalttafeldicke bis 12 mm. |
| ISUS-01-T-Q | Quadratische Faston-Ausführung | Quadratische Faston-Variante des ISUS-01-T für Ø 22 mm Montageloch, mit IP65-Schutz und kompaktem Aufbau für Schalttafeleinbau. |
| ISUS-02 | Schaltstellungsanzeiger, Ø 16 mm | Kleine Bauform mit Ø 16 mm Montageloch, IP65, max. 20 mA Stromaufnahme, Anschlussquerschnitt bis 2,5 mm² und Schalttafeldicke bis 8 mm. |
| ISUS-02-Q | Quadratische Ausführung, Ø 16 mm | Quadratische Variante des ISUS-02 mit Ø 16 mm Montageloch, geeignet für kompakte Anzeigefelder mit begrenztem Einbauraum. |
| ISUS-02-T | Schaltstellungsanzeiger mit Faston-Anschluss, Ø 16 mm | Kompakte Ø 16 mm Ausführung mit Faston-Anschluss 2,86 × 0,8 mm, IP65, max. 20 mA und optionaler Testfunktion gemäß Bestellkonfiguration. |
| ISUS-02-T-Q | Quadratische Faston-Ausführung, Ø 16 mm | Quadratische Faston-Variante des ISUS-02-T mit Ø 16 mm Montageloch und IP65-Schutz für kompakte Schalttafelanwendungen. |
| ISUS-03-T | Schaltstellungsanzeiger, Ø 22 mm | Schaltstellungsanzeiger mit Ø 22 mm Montageloch, IP65, max. 20 mA, Anschlussquerschnitt bis 2,5 mm² und Arbeitstemperatur -25…+55 °C. |
| ISUS-03-T-Q | Quadratische Ausführung, Ø 22 mm | Quadratische Variante des ISUS-03-T für Ø 22 mm Montageloch mit IP65-Schutz und konfigurierbaren LED-Farben und Spannungen. |
| ISUS-09 | Schaltstellungsanzeiger, Ø 22 mm | Schaltstellungsanzeiger mit Ø 22 mm Montageloch, IP65, max. 20 mA und Mindestabstand zwischen den Montagelöchern von 33 mm. |
| ISUS-09Q | Quadratische Ausführung, Ø 22 mm | Quadratische Variante des ISUS-09 mit Ø 22 mm Montageloch, IP65 und konfigurierbaren LED- und Spannungsoptionen. |
| ISUS-95 | Schaltstellungsanzeiger, Ø 22 mm | Robuste Ausführung mit Ø 22 mm Montageloch, IP65, max. 20 mA, Anschlussquerschnitt bis 2,5 mm² und Mindestabstand zwischen Montagelöchern von 40 mm. |
| ISUS-95-L | Schaltstellungsanzeiger, kurze Variante | Variante der ISUS-95-Serie mit Ø 22 mm Montageloch, IP65 und reduzierter Spannungs-/Farbkonfiguration, besonders geeignet für kompakte Anzeigen. |
| ISUS-99 | Schaltstellungsanzeiger, Ø 22 mm | Schaltstellungsanzeiger mit Ø 22 mm Montageloch, IP65, max. 20 mA und Mindestabstand zwischen Montagelöchern von 33 mm. |
| ISUS-99-Q | Quadratische Ausführung, Ø 22 mm | Quadratische Variante des ISUS-99 für Schalttafeleinbau mit IP65-Schutz und konfigurierbaren LED-Farben, Symbolen und Betriebsspannungen. |
| ISUS-99-L | Schaltstellungsanzeiger, L-Ausführung | L-Ausführung der ISUS-99-Serie mit Ø 22 mm Montageloch, IP65, max. 20 mA und begrenzter Spannungs-/Farbkonfiguration. |
| ISUS-99-L-Q | Quadratische L-Ausführung | Quadratische L-Variante des ISUS-99 mit Ø 22 mm Montageloch, IP65 und kompakter Symbolanzeige. |
| ISUS-99-GS | Schaltstellungsanzeiger mit GS-Symbolen | Schaltstellungsanzeiger mit Ø 22 mm Montageloch, IP65, max. 20 mA und auswählbaren GS-Symbolen für spezielle Anzeigeaufgaben. |
| ICSL-12 | Schaltstellungsanzeiger mit Symbolauswahl | Kompakte Ø 22 mm Ausführung mit IP65, max. 20 mA und auswählbaren Symbolen GS-01 bis GS-04 für kundenspezifische Schaltstellungsanzeigen. |
