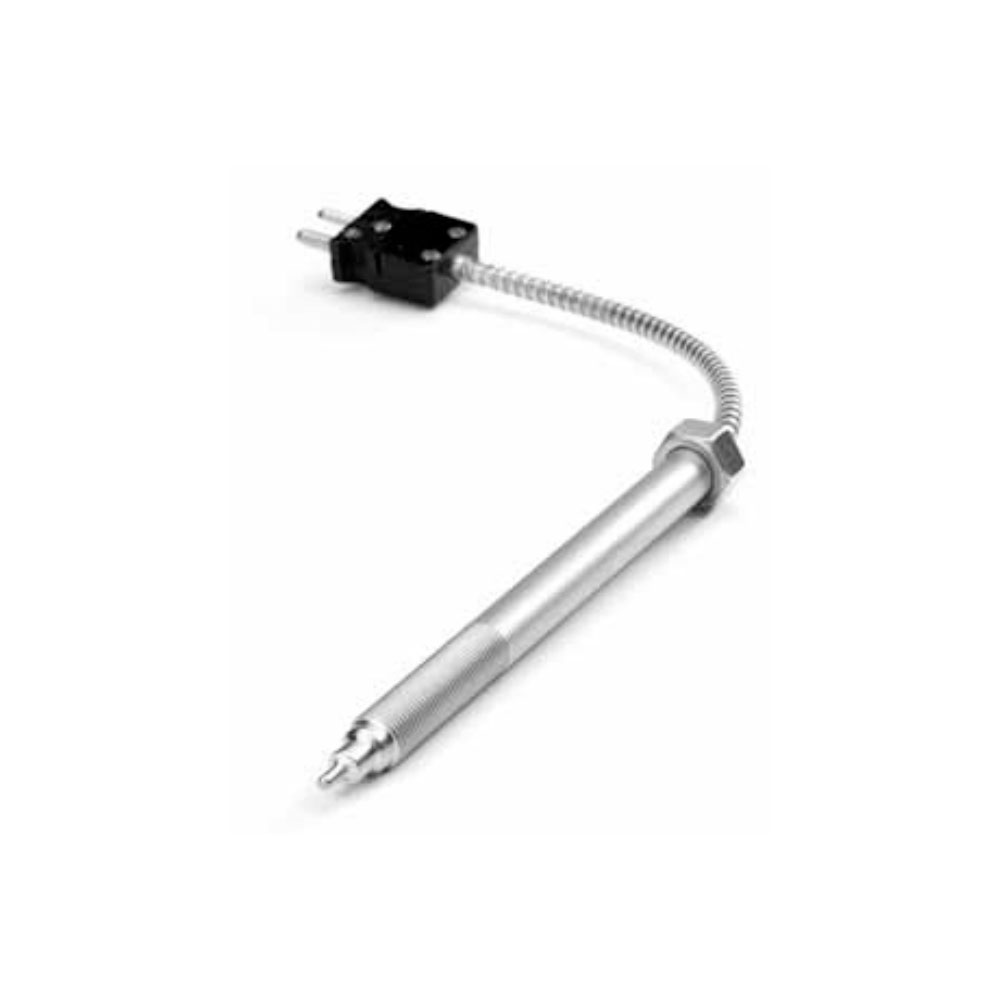

DatenblattDynisco TB422J Schmelzetemperatur-Thermoelement
Das Dynisco TB422J ist ein Schmelzetemperatur-Thermoelement zur Messung der Kunststofftemperatur im Extruderzylinder. Es wird eingesetzt, um die Temperatur der Kunststoffschmelze während des Durchlaufs durch den Extruder zuverlässig zu erfassen. Durch die direkte Einbindung in den Prozess eignet sich das Thermoelement für Anwendungen, bei denen eine präzise und praxisnahe Temperaturmessung erforderlich ist.
Die robuste Edelstahlsonde ist mit einem glasfaserisolierten Messelement ausgestattet. Sie ist mechanisch so ausgeführt, dass sie mit Dynisco Schmelzedrucksensoren kombiniert bzw. in entsprechende Extrusionsanwendungen integriert werden kann. Das 1/2-20 UNF-Montagegewinde unterstützt eine einfache Installation in gängigen Einbaubohrungen.
Das TB422J liefert ein Typ-J-Thermoelementsignal und ist für einen Temperaturbereich von 0…900 °F ausgelegt. Die verfügbaren Eintauchtiefen reichen von bündiger Ausführung bis 1″, sodass die Messstelle an die jeweilige Anwendung angepasst werden kann. Die Thermoelemente werden nach geltenden ISA-Standards entwickelt und gefertigt; die Genauigkeit ist auf das National Institute of Standards and Technology (NIST) rückführbar.
| Typ | Schmelzetemperatur-Thermoelement |
|---|---|
| Baureihe | Dynisco TB422J |
| Modell | TB422J |
| Anwendung | Messung der Schmelzetemperatur im Extruderzylinder |
| Messprinzip | Thermoelementmessung direkt im Prozess |
| Thermoelement-Typ | Typ J |
| Ausgangssignal | Standard-Thermoelementausgang Typ J |
| Temperaturbereich | 0…900 °F |
| Montagegewinde | 1/2-20 UNF |
| Eintauchtiefen | Bündig bis 1″ |
| Sensorausführung | Sensor ragt direkt in den Prozess |
| Sondenmaterial | Robuste Edelstahlsonde |
| Isolation | Glasfaserisoliertes Messelement |
| Einbau | Für Standard-Thermowells geeignet |
| Kompatibilität | Austauschbar bzw. kombinierbar mit Dynisco Extrusions-Drucksensoren für einfache Installation |
| Normen | Entwickelt und gefertigt nach geltenden ISA-Standards |
| Rückführbarkeit | Genauigkeit rückführbar auf NIST |
| Besondere Merkmale | Direkte Prozessmessung, Typ-J-Ausgang, 1/2-20 UNF-Montage, robuste Edelstahlsonde, verschiedene Eintauchtiefen |
