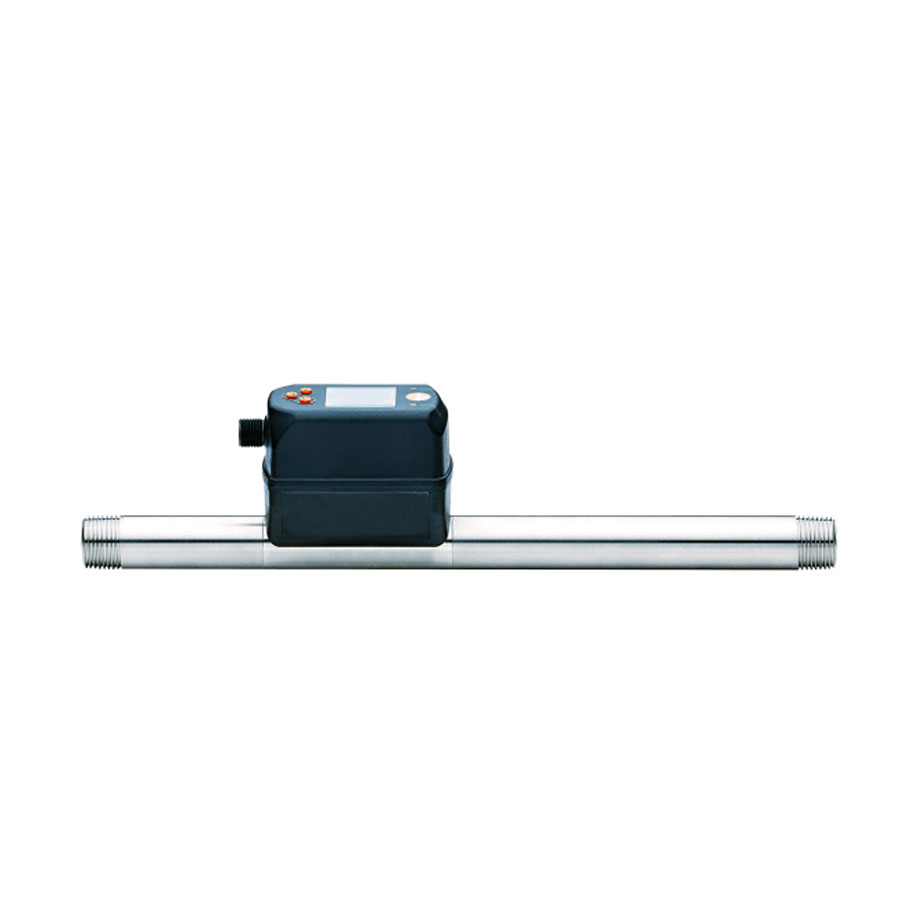

testo 6451 – Druckluftzähler DN15 (½″) für Verbrauchs-, Durchfluss-, Druck- und Temperaturmessung

Der testo 6451 ist ein stationärer Druckluftzähler zur kontinuierlichen Überwachung von Druckluftverbrauch und Betriebszustand in industriellen Druckluftsystemen. Das Gerät kombiniert vier wichtige Messgrößen in einem kompakten Messsystem: Volumenstrom, Gesamtverbrauch, Temperatur und Betriebsdruck.

Damit eignet sich der testo 6451 sowohl für die Verbrauchserfassung als auch für die Überwachung von Leckagen, die verursachergerechte Zuordnung von Druckluftkosten und die Analyse von Spitzenlasten. Durch die transparente Erfassung des Druckluftverbrauchs lassen sich Einsparpotenziale erkennen und die Auslastung der Drucklufterzeugung besser beurteilen.

Vier Messgrößen mit einem Gerät

Der testo 6451 erfasst gleichzeitig:

• Volumenstrom der Druckluft
• Gesamtverbrauch über den integrierten Totalisator
• Mediumtemperatur
• Betriebsdruck

Eine zusätzliche separate Druckmessung ist dadurch für viele Anwendungen nicht erforderlich. Über das serienmäßige TFT-Display können bis zu drei Messwerte gleichzeitig direkt an der Messstelle angezeigt werden.

Kalorimetrische Durchflussmessung

Die Durchflussmessung erfolgt nach dem kalorimetrischen Messprinzip. Dadurch kommt die Messung ohne bewegliche mechanische Teile aus. Die integrierte Messstrecke schafft definierte Strömungsbedingungen und reduziert installationsbedingte Messabweichungen.

Für den testo 6451 in der Ausführung DN15 beträgt der Messbereich:

• Volumenstrom: 4 … 1.250 l/min
• Normvolumenstrom: 0,25 … 75 m³/h
• Strömungsgeschwindigkeit: 0,3 … 99,8 m/s

Die Angaben für Volumenstrom, Anzeige und Einstellung beziehen sich auf Normvolumen nach DIN ISO 2533.

Druck- und Temperaturmessung integriert

Neben dem Druckluftverbrauch überwacht der testo 6451 auch den aktuellen Betriebsdruck und die Mediumtemperatur.

Messgröße	Messbereich
Volumenstrom	4 … 1.250 l/min
Normvolumenstrom	0,25 … 75 m³/h
Strömungsgeschwindigkeit	0,3 … 99,8 m/s
Totalisator	0 … 100.000.000 m³
Betriebsdruck	-1 … +16 bar
Temperatur	-10 … +60 °C

Direkte Integration in Steuerungs- und Monitoring-Systeme

Für die Weiterverarbeitung der Messwerte stehen zwei skalierbare 4 … 20-mA-Analogausgänge zur Verfügung. Darüber können beispielsweise Durchfluss, Druck oder Temperatur an eine SPS, ein Leitsystem, einen Datenlogger oder ein Energiemanagementsystem übertragen werden.

Der testo 6451 wird mit einer Betriebsspannung von 18 … 30 V DC versorgt. Der maximale Stromverbrauch beträgt weniger als 80 mA.

Druckluftverbrauch transparent machen

Die kontinuierliche Verbrauchsmessung ermöglicht unter anderem:

• Erfassung des Druckluftverbrauchs einzelner Maschinen oder Anlagenteile
• verursachergerechte Zuordnung von Druckluftkosten
• Erkennung ungewöhnlich hoher Verbräuche
• Unterstützung bei der Leckageüberwachung
• Analyse von Spitzenlasten
• Kontrolle der verfügbaren Drucklufterzeugung
• Bewertung von Energieeinsparmaßnahmen
• Aufbau eines kontinuierlichen Druckluft-Monitorings

Damit kann der Druckluftzähler auch einen wichtigen Beitrag zum betrieblichen Energie- und Umweltmanagement leisten, beispielsweise im Rahmen von Managementsystemen nach ISO 50001 oder ISO 14001.

Technische Daten testo 6451

Technische Eigenschaft	testo 6451
Artikelnummer	0555 6451
Nennweite	DN15 (½″)
Prozessanschluss	Gewinde R ½
Messprinzip Durchfluss	Kalorimetrisch
Volumenstrom	4 … 1.250 l/min
Normvolumenstrom	0,25 … 75 m³/h
Strömungsgeschwindigkeit	0,3 … 99,8 m/s
Auflösung Volumenstrom	1 l/min / 0,1 m/s / 0,05 m³/h
Totalisator	0 … 100.000.000 m³
Druckmessbereich	-1 … +16 bar
Auflösung Druck	0,05 bar
Temperaturmessbereich	-10 … +60 °C
Temperaturgenauigkeit	±0,5 K
Medium	Betriebsdruckluft
Mediumtemperatur	-10 … +60 °C
Druckfestigkeit	16 bar
Minimaler Berstdruck	64 bar
Ausgänge	2 × 4 … 20 mA, skalierbar
Maximale Bürde	500 Ω
Versorgung	18 … 30 V DC
Stromaufnahme	< 80 mA
Display	1,44″ Farbdisplay, 128 × 128 Pixel
Umgebungstemperatur	0 … +60 °C
Lagertemperatur	-20 … +85 °C
Schutzart	IP65 / IP67
Gewicht	ca. 728,5 g

Messgenauigkeit des Volumenstroms

Die erreichbare Messgenauigkeit ist von der Druckluftqualität abhängig. Testo gibt bei einer Mediumtemperatur von +23 °C folgende Werte an:

• Druckluftklasse 1-4-1 nach ISO 8573-1:2010: ±(2 % vom Messwert + 0,5 % vom Messbereichsendwert)
• Druckluftklasse 3-4-4 nach ISO 8573-1:2010: ±(6 % vom Messwert + 0,6 % vom Messbereichsendwert)
• Wiederholgenauigkeit: 0,8 % vom Messwert + 0,2 % vom Messbereichsendwert

Typische Einsatzbereiche

• Druckluftverbrauchsmessung in Produktionsanlagen
• Verbrauchserfassung einzelner Maschinen und Verbraucher
• Energie- und Kostenmonitoring
• Leckageüberwachung
• Spitzenlastanalyse
• Überwachung der Druckluftversorgung
• Energiemanagement nach ISO 50001
• Umweltmanagement nach ISO 14001

Vorteile des testo 6451

• Vier Messgrößen mit nur einem Messgerät
• Integrierte Druckmessung
• Integrierte Ein- und Auslaufstrecke
• Direkte Vor-Ort-Anzeige über TFT-Farbdisplay
• Gleichzeitige Anzeige von drei Messwerten
• Zwei skalierbare 4 … 20-mA-Ausgänge
• Kalorimetrisches Messprinzip ohne bewegliche Verschleißteile
• Einfache Integration in bestehende Druckluftanlagen
• Geeignet für kontinuierliches Energie- und Verbrauchsmonitoring

Lieferumfang

• testo 6451 Druckluftzähler DN15 (½″)
• integrierte Ein-/Auslaufstrecke
• integrierte Druckmessung
• Analogausgänge
• Bedienungsanleitung

Der testo 6451 eignet sich damit besonders für Betreiber, die nicht nur den aktuellen Druckluftdurchfluss messen, sondern Verbrauch, Druck und Temperatur dauerhaft überwachen und Druckluftkosten transparent machen möchten.
