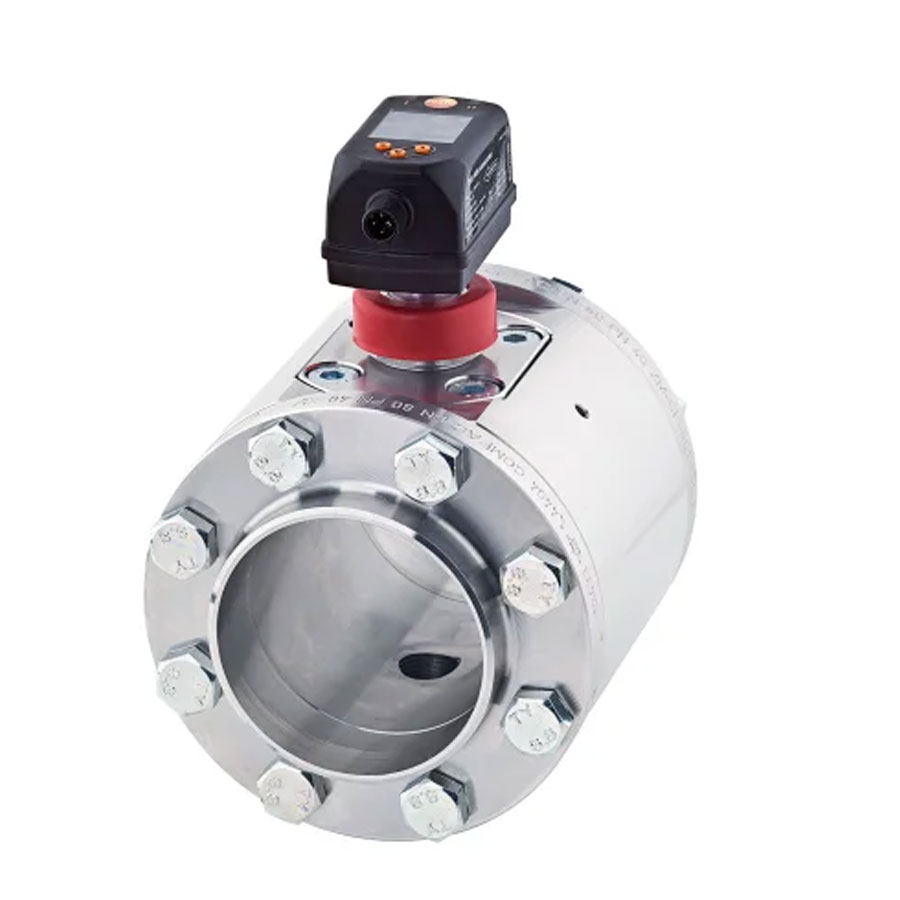

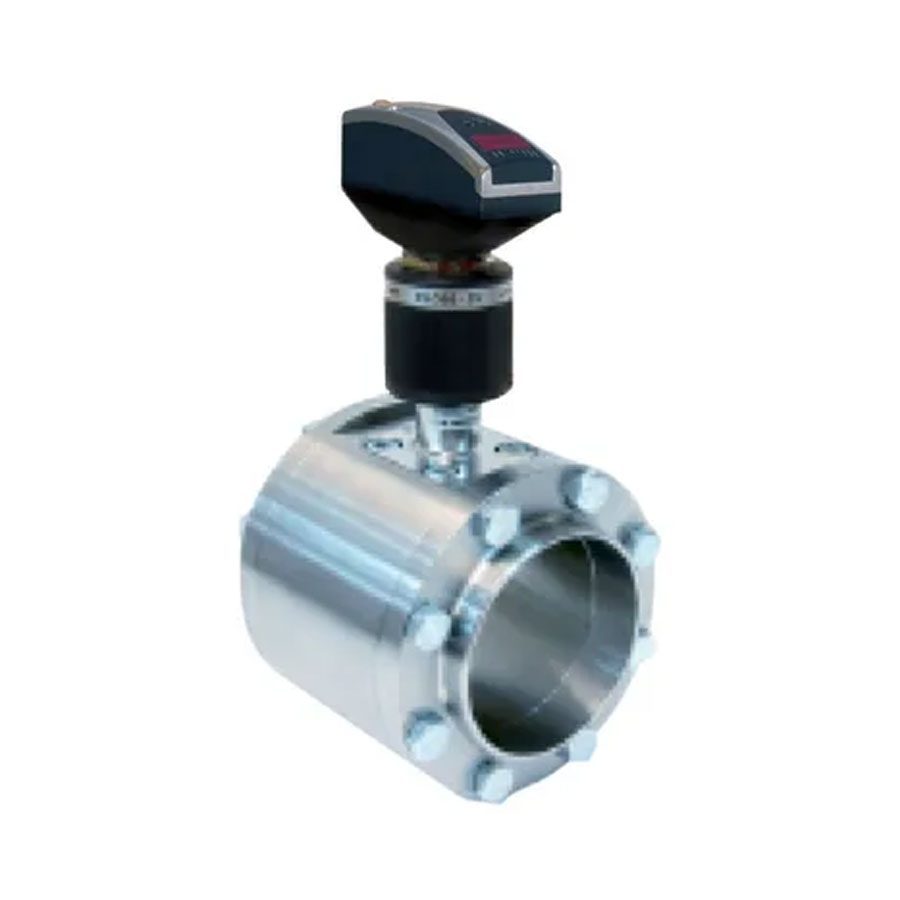

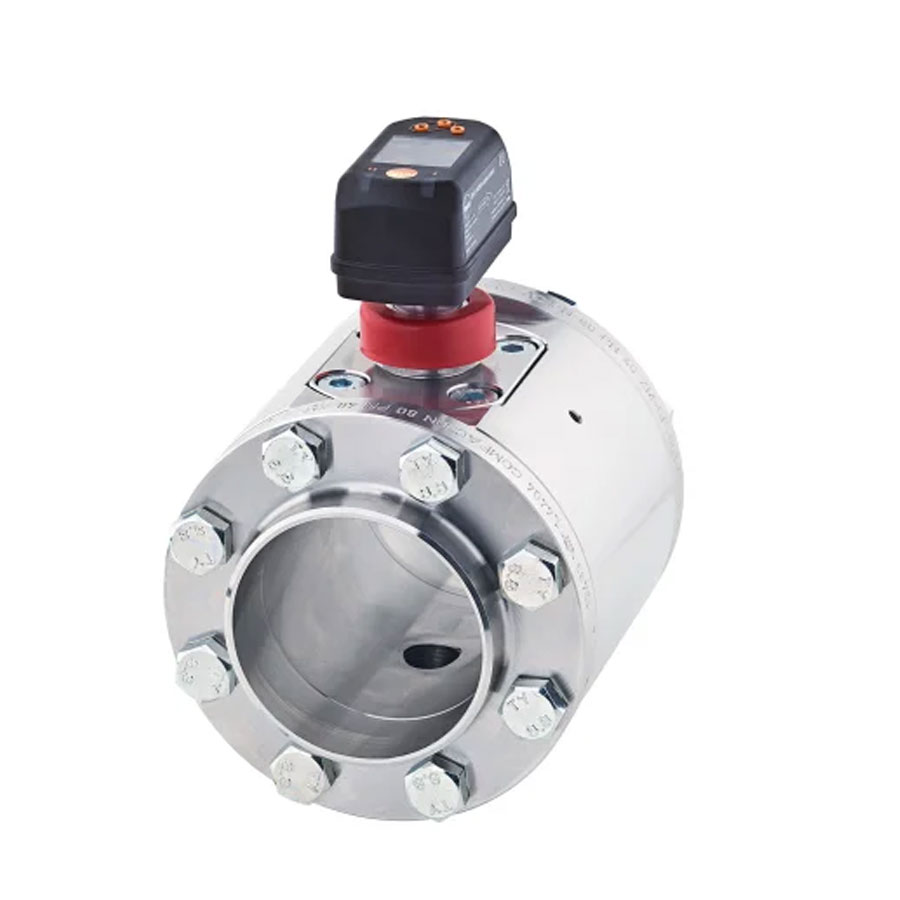

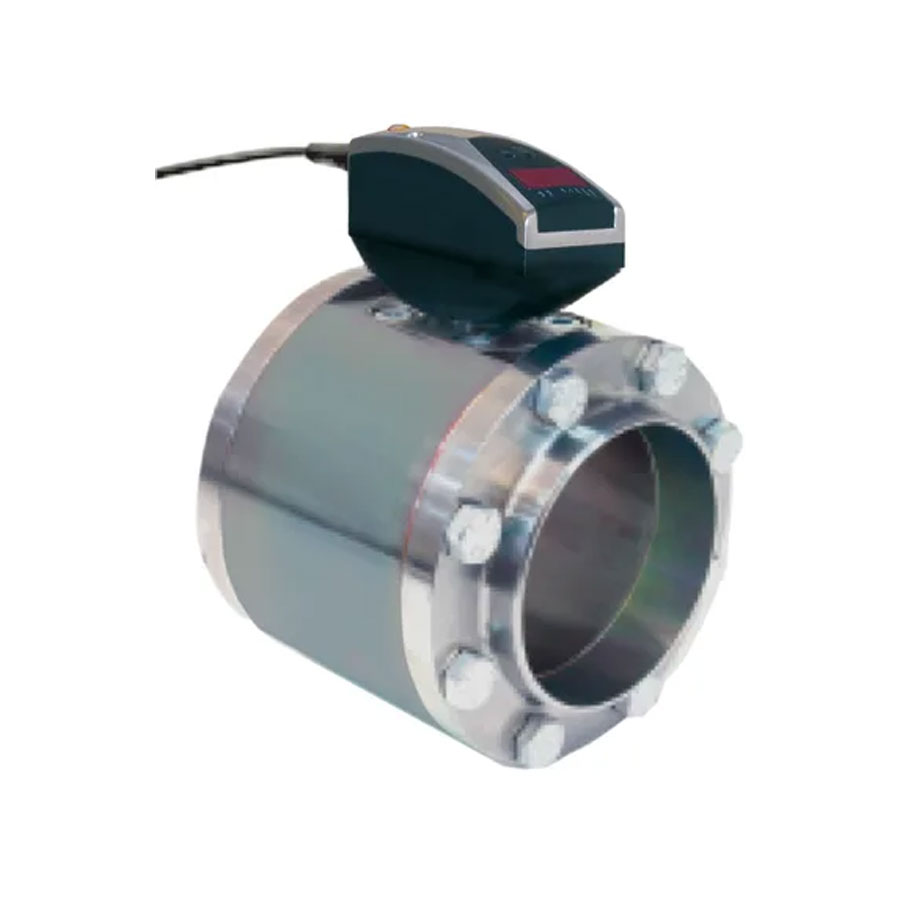

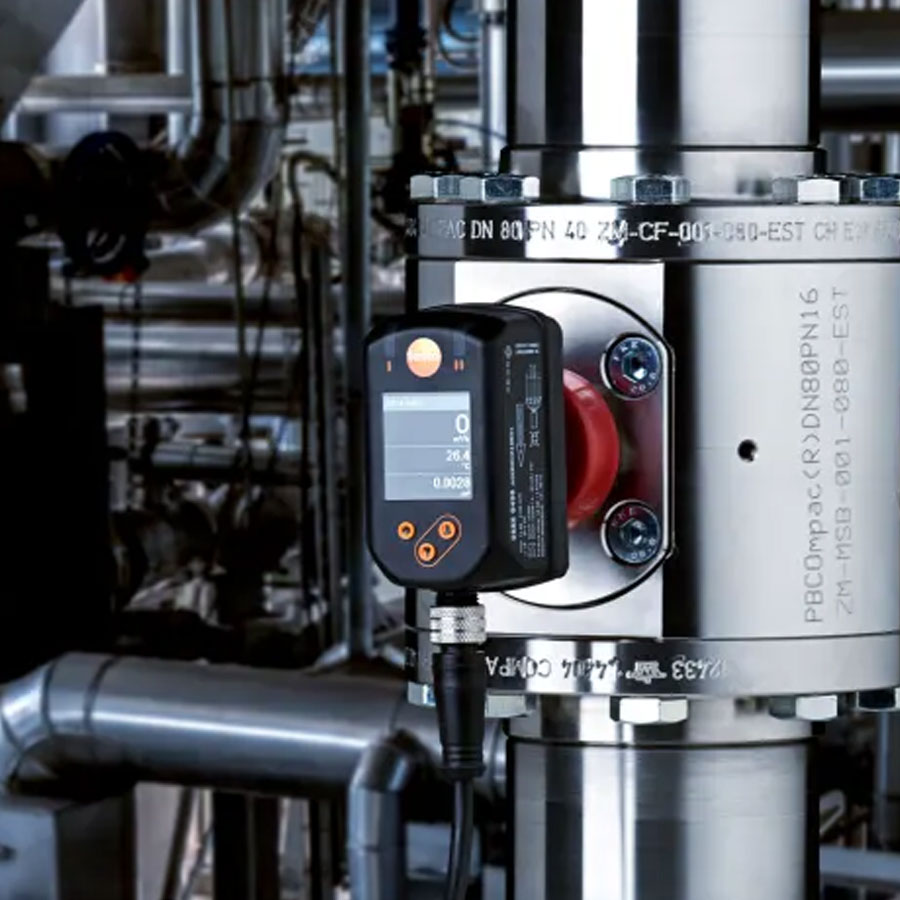

testo 6456 – Druckluftzähler DN65 – 250 (2½″ – 10″) für große Druckluftleitungen

Der testo 6456 ist ein stationärer Druckluftzähler zur kontinuierlichen Überwachung von Druckluftverbrauch und Volumenstrom in großen industriellen Rohrleitungen. Das Gerät ist für Nennweiten von DN65 bis DN250 erhältlich und eignet sich damit insbesondere für Hauptleitungen, größere Verteilnetze und zentrale Druckluftversorgungen.

Der testo 6456 kombiniert drei wichtige Messgrößen in einem Gerät: Volumenstrom, Gesamtverbrauch und Temperatur. Je nach gewählter Ausgangsoption kann zusätzlich eine Druckmessung integriert werden.

Die kontinuierliche Verbrauchserfassung schafft Transparenz über den Druckluftbedarf und unterstützt bei der Erkennung von Einsparpotenzialen, der Analyse von Spitzenlasten sowie der verursachergerechten Zuordnung von Druckluftkosten.

Drei Messgrößen mit einem Gerät

Der testo 6456 erfasst standardmäßig:

• Volumenstrom der Druckluft
• Gesamtverbrauch über den integrierten Totalisator
• Mediumtemperatur

Mit der Ausgangsoption F02 ist zusätzlich eine integrierte Druckmessung von -1 … +16 bar verfügbar.

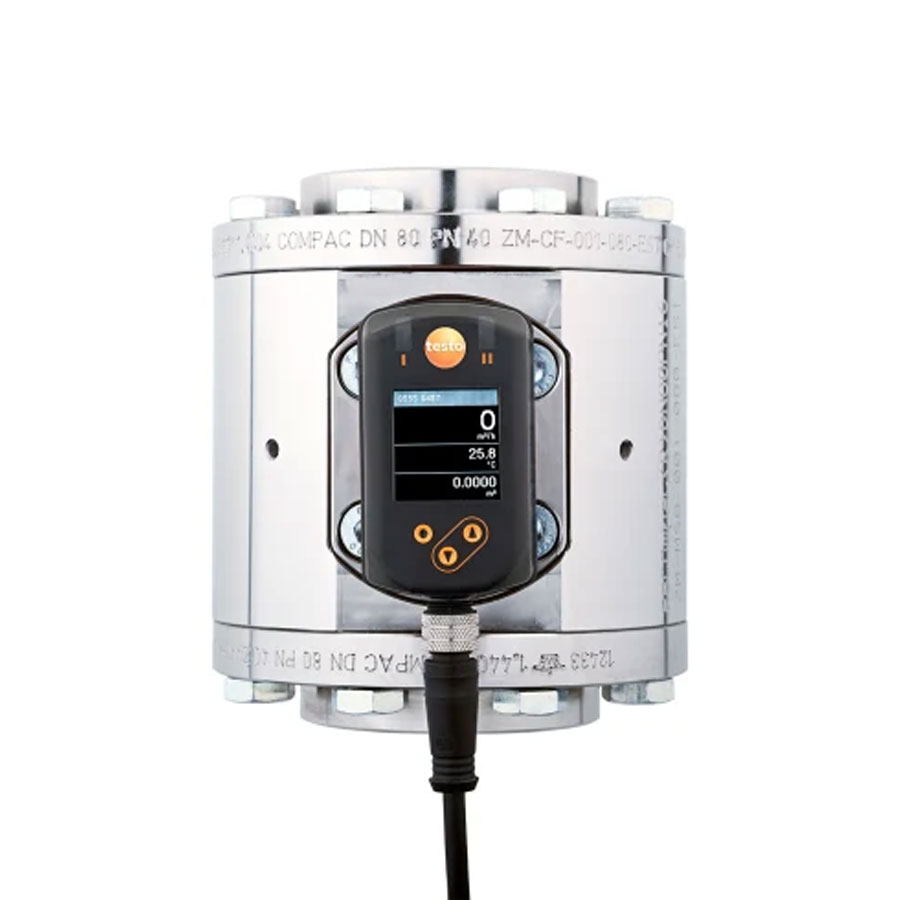

Über das serienmäßige TFT-Farbdisplay können bis zu drei Messwerte gleichzeitig direkt an der Messstelle angezeigt werden.

Für große Rohrdurchmesser von DN65 bis DN250

Der testo 6456 ist für folgende Rohrnennweiten erhältlich:

• DN65 (2½″)
• DN80 (3″)
• DN100 (4″)
• DN125 (5″)
• DN150 (6″)
• DN200 (8″)
• DN250 (10″)

Damit eignet sich das Messsystem besonders für größere Druckluft-Hauptleitungen und Verteilnetze mit hohen Volumenströmen.

Kalorimetrische Durchflussmessung

Die Durchflussmessung erfolgt nach dem kalorimetrischen Messprinzip. Das Verfahren arbeitet ohne bewegliche mechanische Verschleißteile und ermöglicht eine kontinuierliche Messung des Druckluftvolumenstroms.

Die Mess- und Einstellbereiche sind von der jeweiligen Rohrnennweite abhängig:

Nennweite	Volumenstrom	Normvolumenstrom
DN65 (2½″)	139 … 33.510 l/min	9 … 2.011 m³/h
DN80 (3″)	192 … 46.150 l/min	12 … 2.769 m³/h
DN100 (4″)	324 … 77.780 l/min	20 … 4.667 m³/h
DN125 (5″)	490 … 117.600 l/min	30 … 7.057 m³/h
DN150 (6″)	717 … 172.100 l/min	43 … 10.320 m³/h
DN200 (8″)	1.215 … 291.400 l/min	73 … 17.480 m³/h
DN250 (10″)	1.917 … 459.800 l/min	115 … 27.590 m³/h

Der Messbereich der Strömungsgeschwindigkeit beträgt für die verfügbaren Nennweiten 0,6 … 143 m/s. Die Angaben zu Volumenstrom, Anzeige und Einstellung beziehen sich auf Normvolumen gemäß DIN ISO 2533.

Gesamtverbrauch über integrierten Totalisator

Neben dem aktuellen Volumenstrom erfasst der testo 6456 auch die insgesamt verbrauchte Druckluftmenge.

Der Totalisator besitzt einen Mess- und Anzeigebereich von:

0 … 100.000.000 m³

Damit können Druckluftverbräuche über längere Zeiträume erfasst und beispielsweise einzelnen Produktionsbereichen, Anlagen oder Kostenstellen zugeordnet werden.

Integrierte Temperaturmessung

Zusätzlich zum Volumenstrom erfasst der testo 6456 die Temperatur des Mediums.

Messgröße	Messbereich
Temperatur	-10 … +60 °C
Temperaturauflösung	0,2 °C
Temperaturgenauigkeit	±0,5 K

Optionale Druckmessung

Bei Auswahl der Ausgangsoption F02 steht zusätzlich eine integrierte Druckmessung zur Verfügung.

Eigenschaft	Wert
Druckmessbereich	-1 … +16 bar
Druckanzeigebereich	-1 … +20 bar
Druckauflösung	0,05 bar

Hinweis: Die Druckmessung ist nicht Bestandteil jeder testo-6456-Ausführung. Sie ist nur in Verbindung mit der Ausgangsoption F02 verfügbar.

Flexible Ausgangsoptionen für die Systemintegration

Der testo 6456 bietet je nach bestellter Geräteausführung unterschiedliche Ausgangskonfigurationen.

Bei der Ausführung F01 stehen zur Verfügung:

• OUT1: Impuls- oder Schaltausgang
• OUT2: Analog-, Impuls- oder Schaltausgang
• Standardkonfiguration: Impulsausgang für Verbrauch und Analogausgang für Volumenstrom

Bei der Ausführung F02 stehen zwei Analogausgänge zur Verfügung:

• OUT1: Analogsignal, beispielsweise für Druck
• OUT2: Analogsignal, beispielsweise für Volumenstrom
• Analogsignal: 4 … 20 mA, skalierbar

Die gewünschte Ausgangsoption wird bei der Bestellung festgelegt und kann anschließend nicht geändert werden.

Druckluftverbrauch transparent machen

Die kontinuierliche Verbrauchsmessung ermöglicht unter anderem:

• Erfassung des Druckluftverbrauchs in Hauptleitungen
• Überwachung großer Produktionsbereiche
• verursachergerechte Zuordnung von Druckluftkosten
• Erkennung ungewöhnlich hoher Verbrauchswerte
• Unterstützung bei der Leckageüberwachung
• Analyse von Spitzenlasten
• Bewertung der vorhandenen Kompressorkapazität
• Kontrolle von Energieeinsparmaßnahmen
• Aufbau eines kontinuierlichen Druckluft-Monitorings

Damit kann der testo 6456 einen wichtigen Beitrag zu einem systematischen Energie- und Umweltmanagement leisten, beispielsweise im Rahmen von ISO 50001 oder ISO 14001.

Technische Daten testo 6456

Technische Eigenschaft	testo 6456
Artikelnummer	0555 6456
Nennweiten	DN65 / 80 / 100 / 125 / 150 / 200 / 250
Rohrgrößen	2½″ … 10″
Messprinzip	Kalorimetrisch
Strömungsgeschwindigkeit	0,6 … 143 m/s
Totalisator	0 … 100.000.000 m³
Temperaturmessbereich	-10 … +60 °C
Temperaturauflösung	0,2 °C
Temperaturgenauigkeit	±0,5 K
Optionaler Druckmessbereich	-1 … +16 bar, nur mit F02
Analogausgang	4 … 20 mA, skalierbar
Anzahl Ausgänge	2
Maximale Bürde	500 Ω
Versorgung	18 … 30 V DC
Stromaufnahme	< 80 mA
Medium	Betriebsdruckluft
Mediumtemperatur	-10 … +60 °C
Druckfestigkeit	16 bar; bei Nennweiten über DN200 14 bar
Umgebungstemperatur	0 … +60 °C
Lagertemperatur	-20 … +85 °C
Schutzart	IP65 / IP67
Display	1,44″ Farbdisplay, 128 × 128 Pixel
Elektrischer Anschluss	1 × M12

Typische Einsatzbereiche

• Druckluft-Hauptleitungen
• größere Druckluft-Verteilnetze
• Produktionshallen und Fertigungsbereiche
• Verbrauchserfassung großer Maschinen und Anlagen
• Energie- und Kostenmonitoring
• Leckageüberwachung
• Spitzenlastanalyse
• Energiemanagement nach ISO 50001
• Umweltmanagement nach ISO 14001

Vorteile des testo 6456

• Geeignet für große Rohrdurchmesser von DN65 bis DN250
• Messung von Volumenstrom, Gesamtverbrauch und Temperatur
• Optional integrierte Druckmessung
• Kalorimetrisches Messprinzip ohne bewegliche Verschleißteile
• Sehr große Volumenstrombereiche bis 459.800 l/min
• Direkte Vor-Ort-Anzeige über TFT-Farbdisplay
• Gleichzeitige Anzeige von drei Messwerten
• Flexible Analog-, Impuls- und Schaltausgänge
• Geeignet für kontinuierliches Energie- und Verbrauchsmonitoring

Lieferumfang

• testo 6456 Druckluftzähler DN65 – 250 (2½″ – 10″)
• Schweißflansch
• Bedienungsanleitung
• Werkszertifikat

Der testo 6456 eignet sich besonders für Betreiber großer Druckluftnetze, die auch hohe Volumenströme zuverlässig erfassen, den Gesamtverbrauch transparent dokumentieren und wichtige Betriebsparameter direkt an der Messstelle überwachen möchten.
