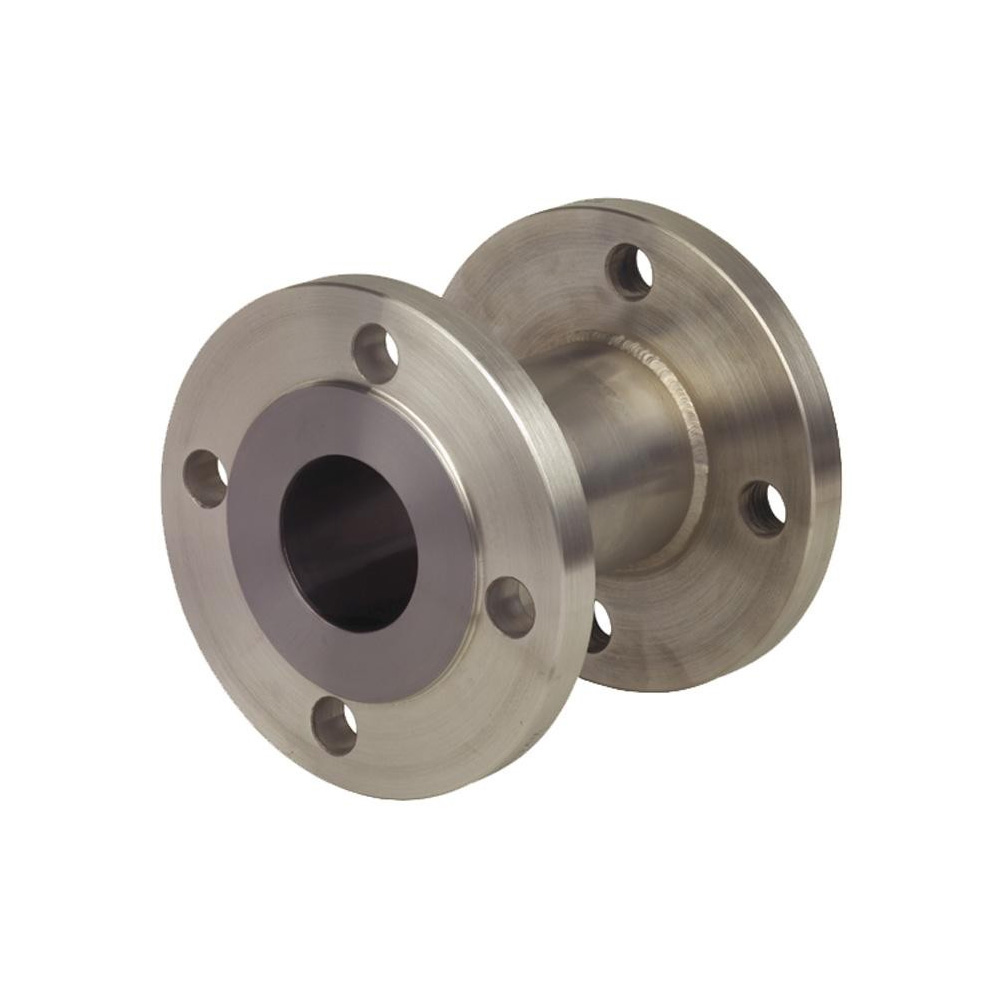

Prozessanschluss
für Flansche in Anlehnung an EN 1092-1 / ASME B 16.5
DN 25, 40, 50, 80, 100 bzw. 1″, 2″, 3″, 4″
Nenngröße siehe Maßbild und Tabellen,
Dichtflächen Form B1 bzw. ASME RF 125 … 250 AA

Nenndruck
PN 16/40 bzw. Class 150/300

Druckbereiche
bevorzugter Anbau an Druckmessgeräte
NG 63, 100, 160 oder an Druckmessumformer,
Messbereiche 0 … 0,6 bis 0 … 40 bar

Grundkörper und Werkstoff messstoffberührte Teile
CrNi-Stahl (AISI 316L)

Messgeräteanschluss
Manometer und Druckmessumformer direkt verschweißt,
Prozessdrucktransmitter mit Anschlussstück verschraubt

Optionen

Prozessanschluss

• Größere Nenngrößen
• Andere Flanschanschlüsse auf Anfrage
• Dichtflächen nach EN 1092-1, Form B2 oder nach ASME
  B 16.5, RF 125 AA, 500AA, RFSF;
  EN 1092-1 Nut und Feder; Vor- und Rücksprung;
  ASME B 16.5 Ring-Nut Form RJF
  (eingeschränkt bei Sonderwerkstoffen, bitte Anfrage)
• Flammenrückschlagsperre zum Anschluss an Zone 0

Werkstoff messstoffberührte Teile

• CrNi-Stahl 1.4571, 1.4435, 1.4541, Monel,Hastelloy B3,
  C4, C22, C276, Tantal

Messgeräteanschluss

• Kapillarleitung, bei Bestellung Länge der Kapillarleitung angeben
• Kühlelement (bei Direktanbau und Temperatur > +140 °C)

Kapillarleitung

• Sonderlängen zwischen 1 und 15 m
• Schutzschlauch aus weichem PE oder PTFE
