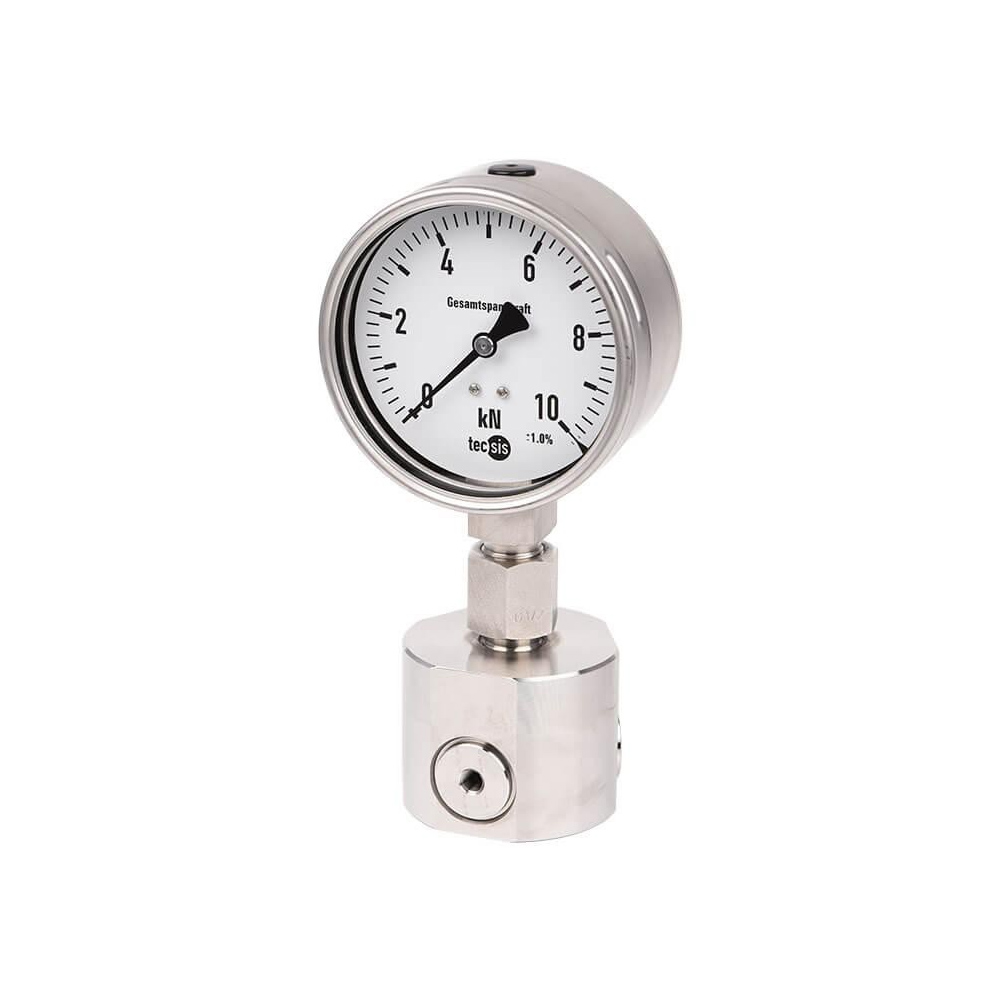

WIKA Typ F1122 Hydraulischer Druckkraftaufnehmer NG 3 x 33, 3-Backen-Spannkraftprüfgerät bis 1.000 kN

Messbereiche 0 … 6 kN bis 0 … 1.000 kN
Relative Linearitätsabweichung ±1,0 … 1,6 % F_nom mit analogem Manometer, ±0,5 % F_nom mit Digitalmanometer oder Drucksensor¹⁾
Kolbenhub ≤ 0,5 mm, Krafteinleitung als Gesamtspannkraft
Betrieb ohne Hilfsenergie
5 Jahre Dichtheitsgarantie²⁾

Datenblatt

Anwendungen

Spannkraftmessung in Dreibackenfuttern
Apparatebau
Vorrichtungsbau
Sondermaschinenbau
Mess- und Kontrolleinrichtung

Beschreibung

Der hydraulische Kraftaufnehmer Typ F1122 Ausführung NG 3 x 33 ist geeignet für die regelmäßige Prüfung der Spannkraft in 3-Backenfuttern. Er gewährleistet somit den optimalen Einsatz der Spannmittel.

Hydraulische Kraftmessung ist eine einfache Möglichkeit, um in verschiedenen Anwendungen die auftretenden Kräfte zu erfassen und anzuzeigen.

Die Kraftmessung erfolgt nach dem hydraulischen Prinzip: Die auf einen Kolben wirkende Kraft führt zu einem Druckanstieg, den ein angeschlossenes Anzeigegerät visualisiert. Dabei kann die Skale des Anzeigegerätes in verschiedenen Einheiten ausgelegt werden, z. B. N, kN, kg, t.

Dichtheitsgarantie
Die Garantie auf Dichtigkeit der hydraulischen Kraftmesseinheit wurde auf 5 Jahre erweitert²⁾. Sollte in diesem Zeitraum ein Kraftaufnehmer undicht werden, wird dieser kostenlos instandgesetzt.

^{1) Bei Nennlasten unter 500 N beträgt die Genauigkeit ±1,6 % Fnom bei allen angeschlossenen Messgeräten.}
^{2) Voraussetzung für die Garantieerweiterung auf 5 Jahre ist der bestimmungsgemäße Einsatz der Kraftmesseinheit.}
