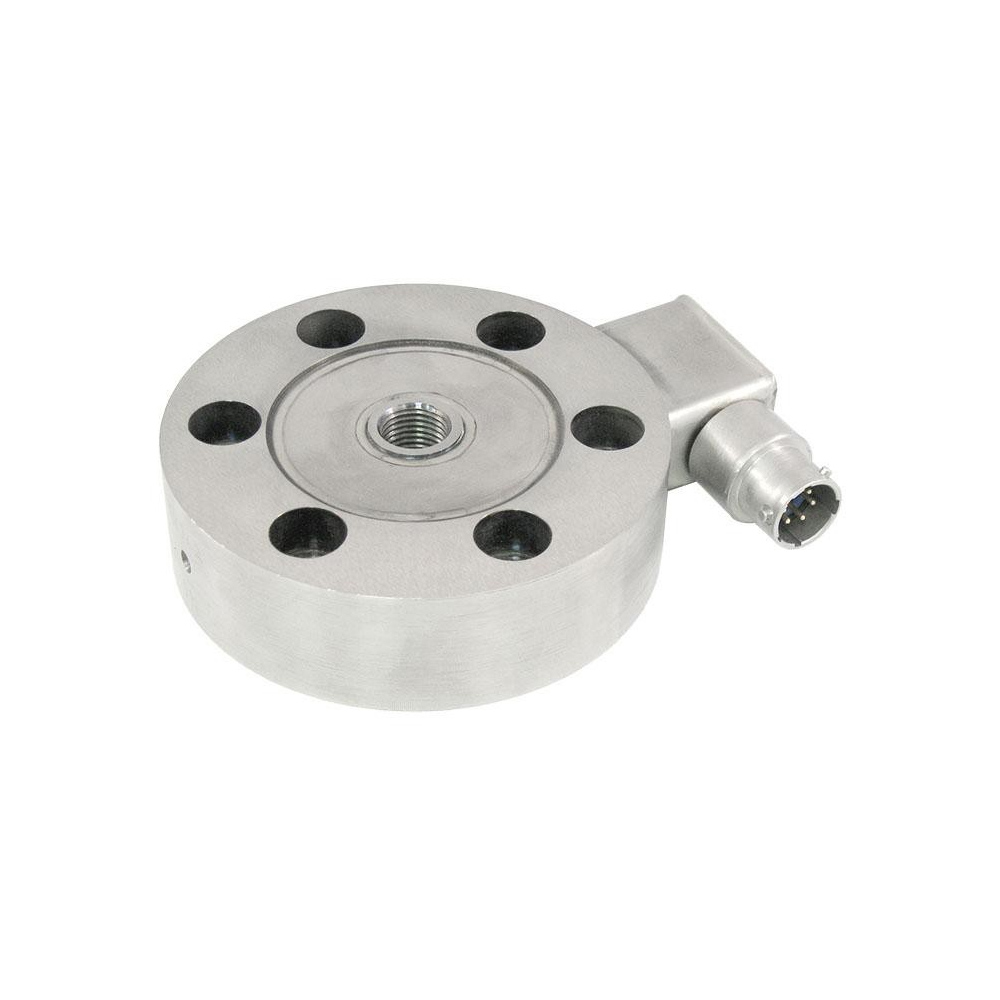

WIKA Typ F2222 Zug-/Druckkraftaufnehmer Für Materialprüfung bis zu 2.200 kN

Messbereiche 0 … 22 N bis zu 0 … 2.200 kN ( 0 … 5 Ibs bis zu 0 … 500 klbs)
Einfacher Einbau, niedrige Einbauhöhe
Hohe Langzeitstabilität, dynamisch dauerfest
Schutzart IP66
Relative Linearitätsabweichung 0,1% F_nom

Datenblatt

Anwendungen

Materialprüfmaschinen
Apparatebau
Fertigungsstraßen
Mess- und Kontrolleinrichtungen und Prüfvorrichtungen
Vorrichtungs- und Sondermaschinenbau

Beschreibung

Der Zug-/Druckkraftaufnehmer zeichnet sich durch hohe Genauigkeit und eine geringe Bauhöhe aus. Er kann in rauer Industrieumgebung im Labor oder Prüffeld bei statischen oder dynamischen Messaufgaben eingesetzt werden.

Der Kraftaufnehmer hat eine durch das Zentrum führende Durchgangsbohrung mit Innengewinde, er ist spritzwassergeschützt und arbeitet auch unter schwierigen Einsatzbedingungen zuverlässig.

Hinweis
Um Überlastung zu vermeiden, ist es vorteilhaft den Kraftaufnehmer während der Montage elektrisch anzuschließen und den Messwert zu überwachen.

Die Messkraft muss zentrisch und querkraftfrei eingeleitet werden. Bei der Montage des Kraftaufnehmers sollte auf eine ebene Auflagefläche geachtet werden.
