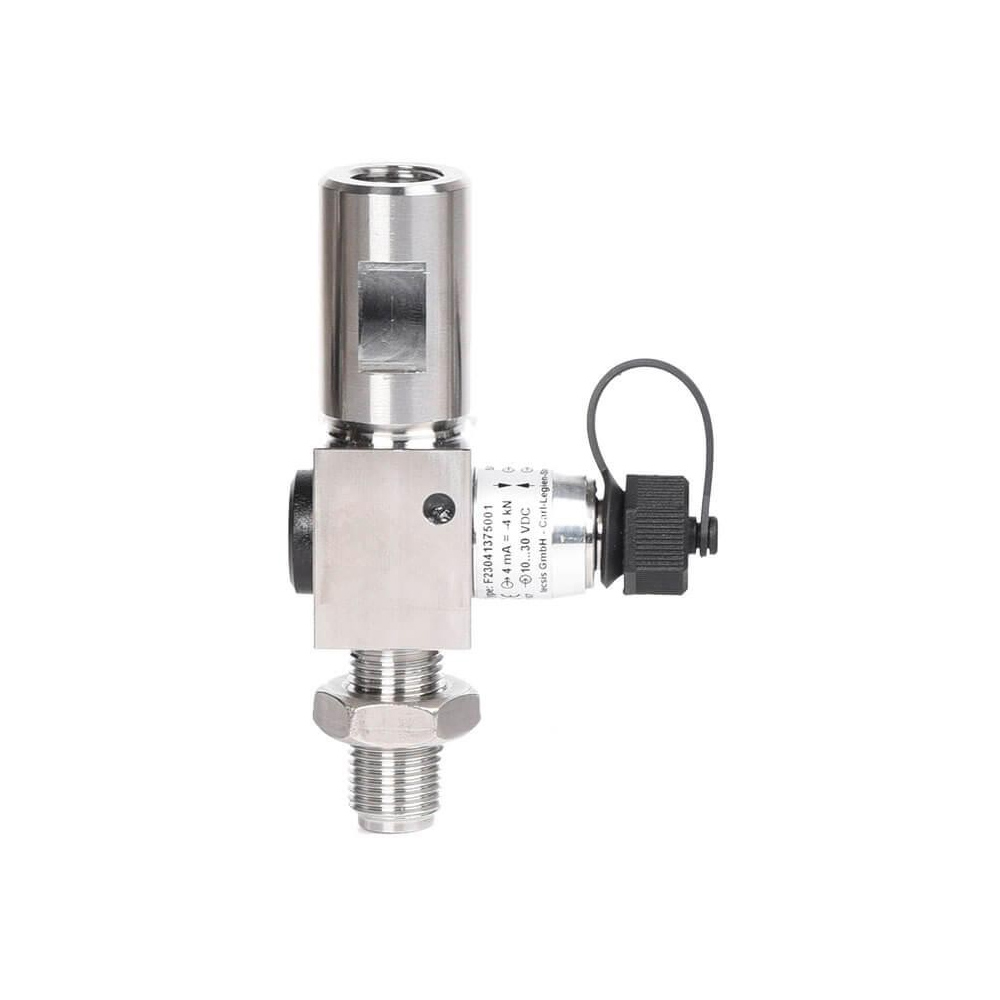

WIKA Typ F2304 Zug-/Druckkraftaufnehmer Mit Dünnfilmtechnik bis 200 kN

Messbereiche 0 … 1 kN bis 0 … 200 kN [0 … 225 lbf bis 0 … 44.962 lbf]
CrNi-Stahl-Ausführung (korrosionsbeständig)
Integrierter Verstärker
Große Langzeitstabilität, große Schock- und Schwingungsbeständigkeit
Gute Reproduzierbarkeit, einfache Montage

Datenblatt
Bedienungsanleitung

Datenblatt

Bedienungsanleitung

Anwendungen

Maschinen- und Anlagenbau
Fertigungsautomatisierung
Pressen, Hubzylinder, Schweißzangen, Linearantriebe
Chemie und Petrochemie

Beschreibung

Zug-/Druckkraftaufnehmer sind für statische und dynamische Messaufgaben im direkten Kraftfluss geeignet. Sie dienen der Ermittlung der Zug- und/oder Druckkräfte in vielfältigen Anwendungsbereichen.

Kraftaufnehmer dieses Typs werden zum Messen von Axialkräften an elektrischen Spindelpressen, zur Überwachung des Überlastschutzes in Hubzylindern und zur Kraftmessung an Stanzen, Pressen und Schweißzangen eingesetzt. Die entsprechenden technischen und regionalen Zulassungen sind optional erhältlich.

Diese Kraftaufnehmer sind aus hochfestem, korrosionsbeständigem CrNi-Stahl 1.4542 gefertigt, dessen Eigenschaften für die Anwendungsbereiche der Aufnehmer besonders gut geeignet sind. Als Ausgangssignale stehen die gängigen aktiven Strom- und Spannungsausgänge zur Wahl (4 … 20 mA, 0 … 10 V). Redundante Ausgangssignale und CAN-Protokolle sind möglich.
