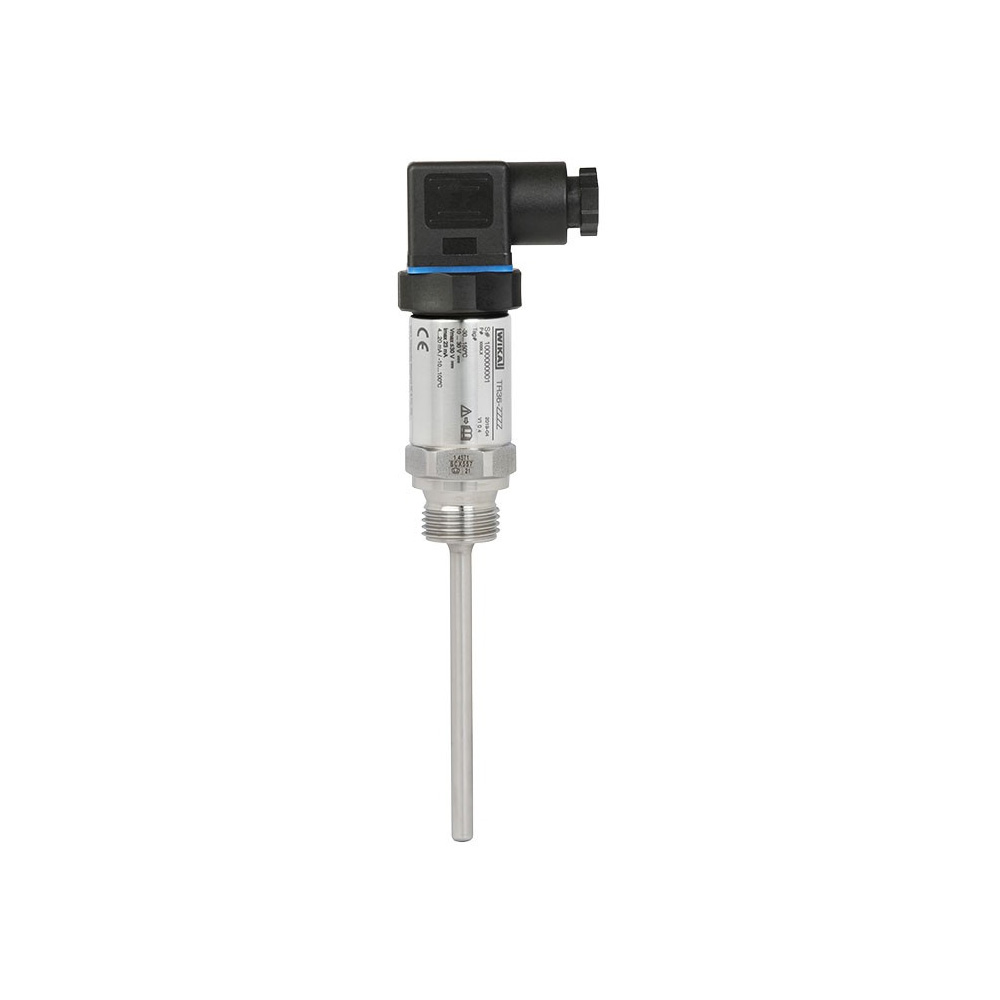

WIKA Typ TR36 Widerstandsthermometer Zum Einschrauben, Kompaktausführung

Sensorbereich -50 … +250 °C [-58 … +482 °F]
Kompakte Bauform
Elektrischer Anschluss über Winkelstecker DIN EN 175301-803 Form A
Mit direktem Sensorausgang (Pt100 in 2- , 3- oder 4-Leiter-Schaltung) oder integriertem Messumformer
Integrierter Transmitter mit Ausgangssignal 4 … 20 mA, individuell parametrierbar mit kostenloser PC-Konfigurationssoftware WIKAsoft-TT

Datenblatt
Bedienungsanleitung

Datenblatt

Bedienungsanleitung

Anwendungen

Maschinen-, Anlagen- und Behälterbau
Antriebstechnik, Hydraulik

Beschreibung

Widerstandsthermometer dieser Typenreihen werden als universelle Thermometer zum Messen von flüssigen und gasförmigen Messstoffen im Bereich -50 … +250 °C [-58 … +482 °F] verwendet.

Sie sind einsetzbar für Drücke bis 140 bar [2.030 psi] bei Schutzrohrdurchmesser 3 mm [0,12 in], bis 270 bar [3.916 psi] bei Schutzrohrdurchmesser 6 mm [0,24 in] und bis 400 bar [5.801 psi] bei Schutzrohrdurchmesser 8 mm [0,31 in], abhängig von der Geräteausführung. Alle elektrischen Bauteile sind gegen Spritzwasser geschützt und schwingungsbeständig (8 g, abhängig von der Geräteausführung) aufgebaut.

Das Widerstandsthermometer TR36 beinhaltet ein Fühlerrohr, das mittels einer fest verschweißten Verschraubung oder einer Klemmverschraubung am Prozess befestigt werden kann. Eine Variante ohne Prozessanschluss ist ebenso verfügbar.

Die Geräteausführung mit integriertem Messmumformer kann individuell über die PC-Konfigurationssoftware WIKAsoft-TT parametriert werden. Messbereich, Dämpfung, Fehlersignalisierung nach NAMUR NE 043 und Tag-Nr. sind einstellbar.
