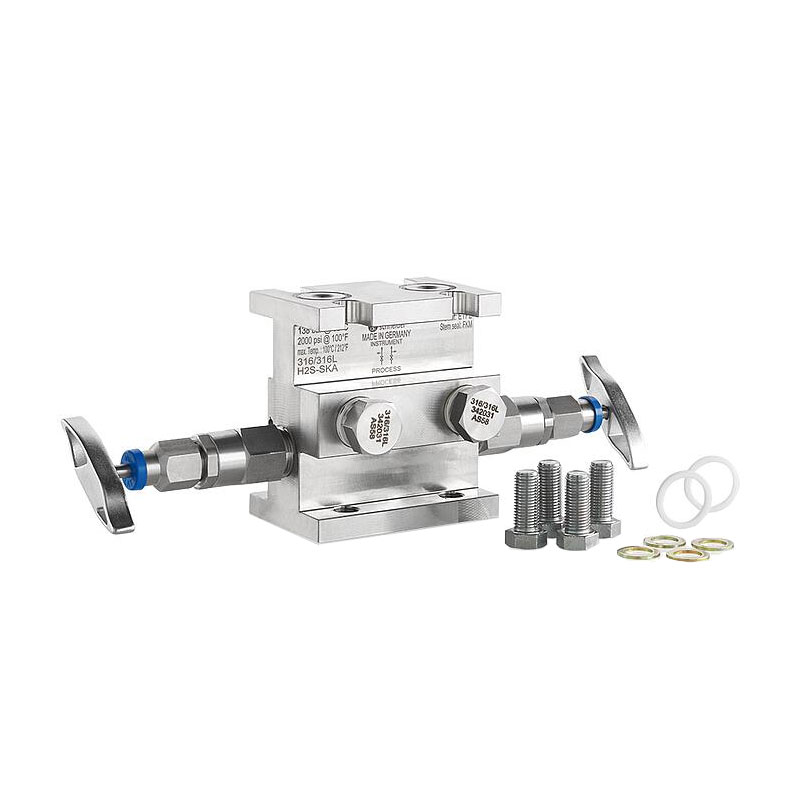

2-fach Ventilblöcke Typ H2S


Ventilblöcke Typ H2S mit Weichsitz von AS-Schneider werden in der Regel zwischen den Stabilisatorstutzen und einem 5-fach Ventilblock geflanscht. Die 2-fach Ventilblöcke sind durchstoßbar und haben Hilfsanschlüsse 1/2 NPT (mit Verschlussschraube verschlossen) für unterschiedliche Funktionen (entspannen, befüllen …).

Die Ventilblöcke haben geschlitzte Schraubenlöcher, deshalb sind zur Befestigung der Messumformer Zubehörsätze mit Unterlegscheiben erforderlich.

Datenblatt
Zur Anfrageliste hinzufügen

Nennweite: DN 10 (Bohrungs-Ø 9,5 mm; 3/8″) – durchstoßbar

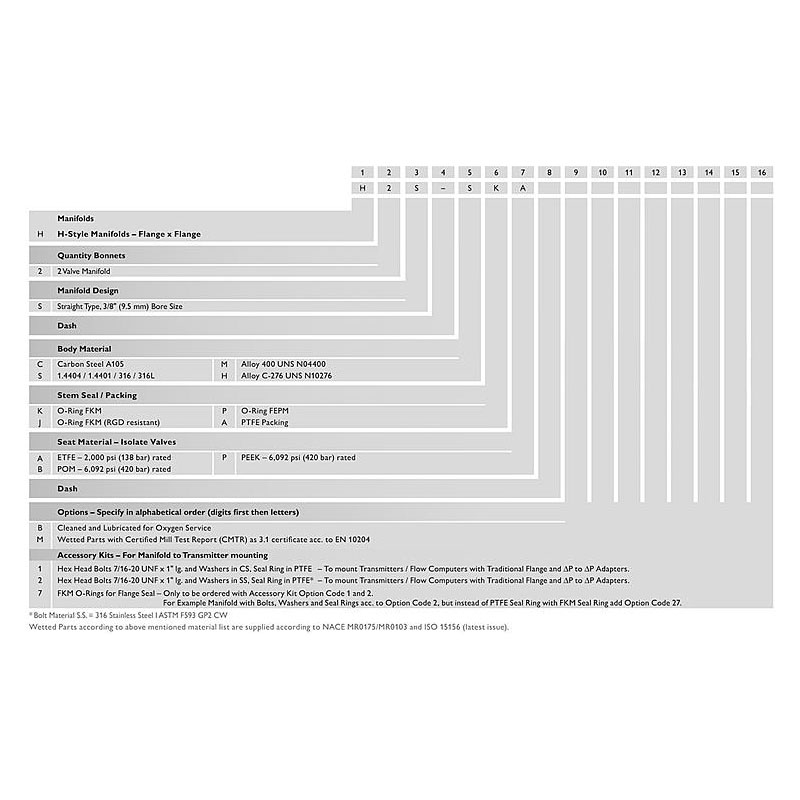

Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen



Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:

Bestell-Nr.: H2S-SKA

H Ventilblock Typ H – Flansch x Flansch
2 Anzahl Ventiloberteile: 2
S Ventilblock-Design: Gerade Ausführung, Bohrungs-Ø 9,5 mm (3/8″)
–
S Werkstoff: 1.4401 / 1.4404 / 316 / 316L
K Abdichtung des Betätigungsorgans: O-Ring FKM

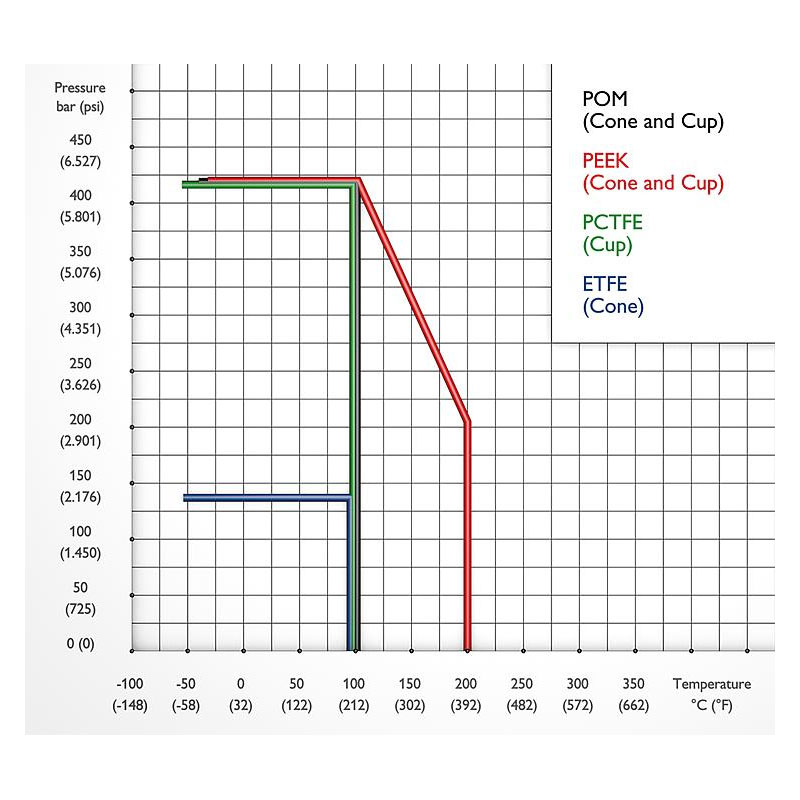

A Ventilsitz-Werkstoff: ETFE

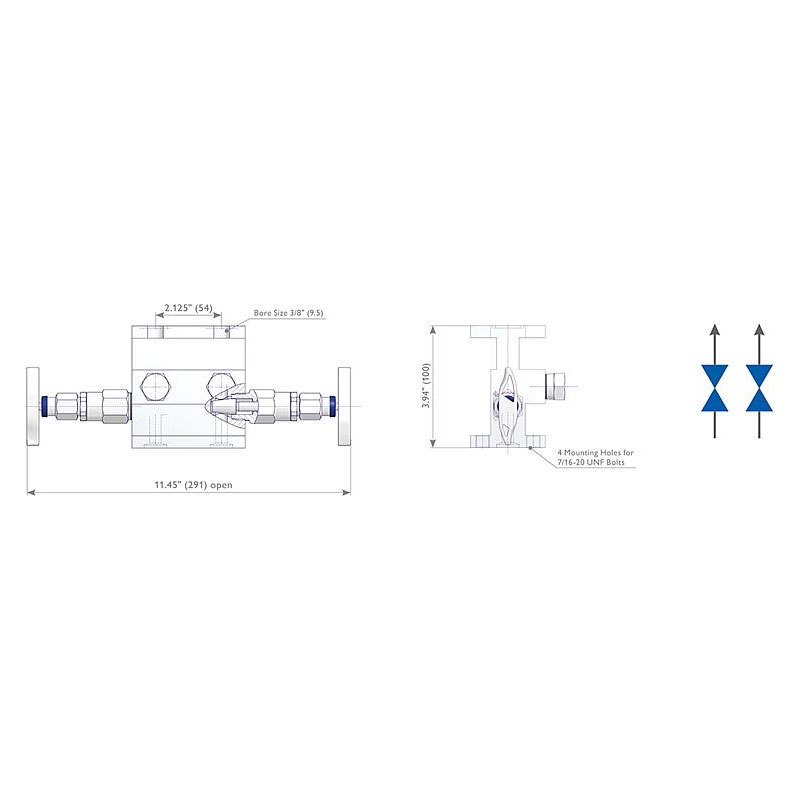

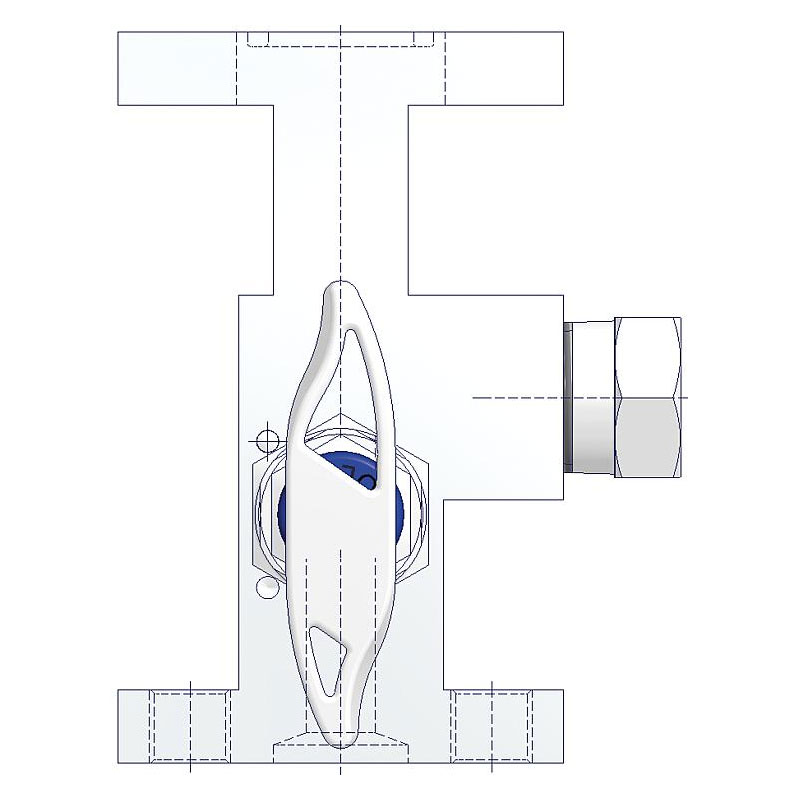

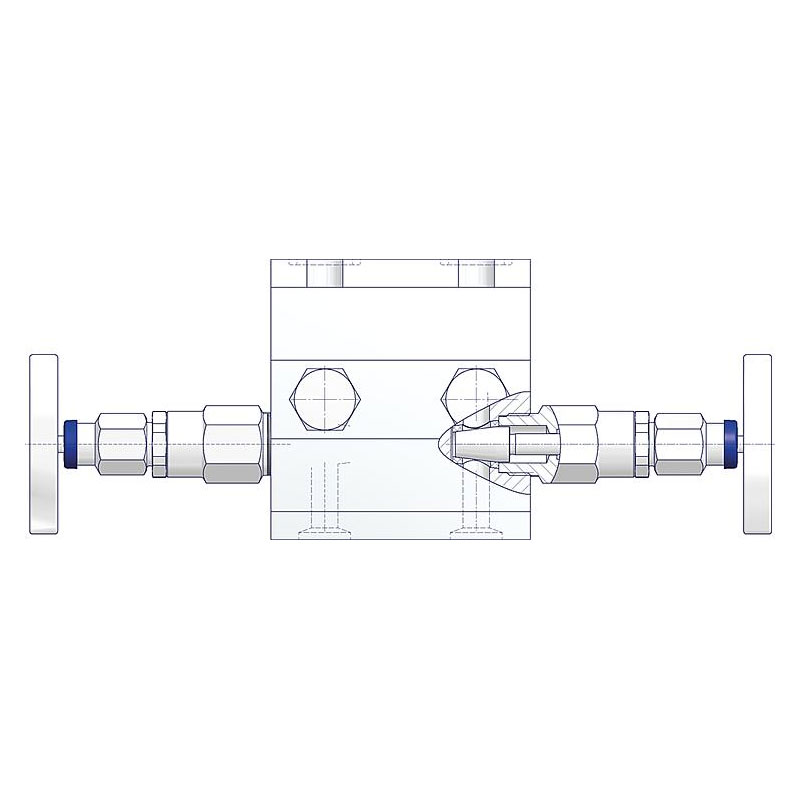

2-fach Ventilblöcke Zeichnung (Anordnung)

Datenblätter

2 fach Ventilblöcke
2 fach Ventilblöcke 2
2 fach Ventilblöcke 3
2 fach Ventilblöcke 4
2 fach Ventilblöcke 5
2 fach Ventilblöcke 6
2 fach Ventilblöcke 7
