Zubehörsatz Dielektrische Isolation


AS-Schneider Isolator-Teile schützen teure elektronische Geräte, wie z.B. Druck-Messumformer.

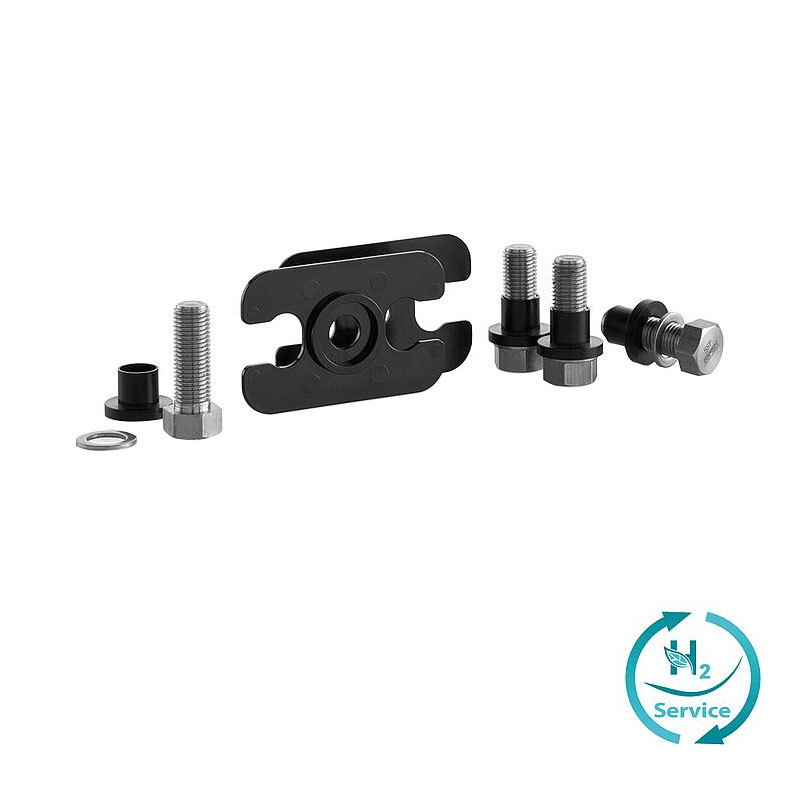

Die Zubehörsätze Dielektrische Isolation werden immer paarweise geliefert:

  • 2 Flanschdichtungen
  • 4 Schrauben
  • 4 Unterlegscheiben
  • 4 Schraubenhülsen
Datenblatt
Zur Anfrageliste hinzufügen

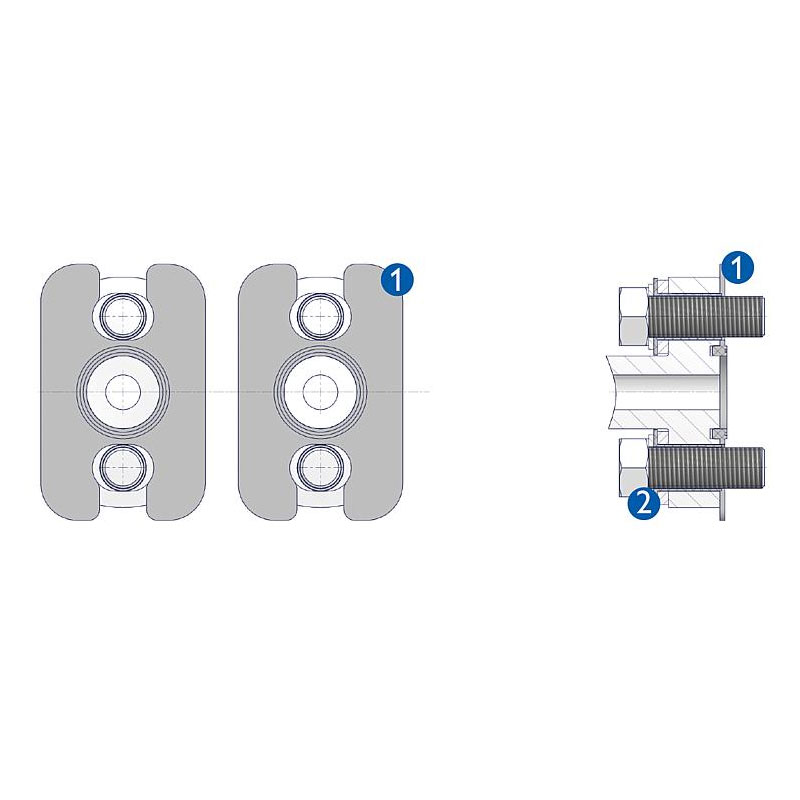

Zubehörsatz Dielektrische Isolation Zeichnung (Anordnung)

1. Flanschdichtung in POM
2. Schraubenhülsen in PEEK
Prüfspannung: 2,500 VDC
Isolationswiderstand: 5 MOhm



Bestellinformationen

Zur Montage eines Stabilisatorstutzens an einen: Bestell-Nr.
Distanzblock / Ventilblock
Dielektrik-Satz mit Schrauben (1 1/2″ lg.) und U-Scheiben aus 316 Edelstahl DEK-01C
Dielektrik-Satz mit Schrauben (1 1/2″ lg.) und U-Scheiben aus 316 Edelstahl DEK-01F
Zur Montage eines 5-fach Ventilblocks an einen: Bestell-Nr.
Messumformer/Durchfluss-Messrechner mit Standard-Flanschanschluss
Dielektrik-Satz mit Schrauben (1 1/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-02C
Dielektrik-Satz mit Schrauben (1 1/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-02F
Messumformer/Durchfluss-Messrechner mit Rosemount CoplanarTM Flansch
Dielektrik-Satz mit Schrauben (2 1/2″ lg.) und U-Scheiben aus 316 Edelstahl DEK-03C
Dielektrik-Satz mit Schrauben (2 1/2″ lg.) und U-Scheiben aus 316 Edelstahl DEK-03F
Zur Montage eines 5-fach Ventilblocks mit einem ΔP-Static Adapter an einen: Bestell-Nr.
Messumformer/Durchfluss-Messrechner mit Standard-Flanschanschluss
Dielektrik-Satz mit Schrauben (2 1/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-12C
Dielektrik-Satz mit Schrauben (2 1/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-12F
Messumformer/Durchfluss-Messrechner mit Rosemount CoplanarTM Flansch
Dielektrik-Satz mit Schrauben (3 3/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-13C
Dielektrik-Satz mit Schrauben (3 3/4″ lg.) und U-Scheiben aus 316 Edelstahl DEK-13F

Datenblätter

Zubehörsatz Dielektrische Isolation 1
Zubehörsatz Dielektrische Isolation 2
Zubehörsatz Dielektrische Isolation 3
