DatenblattBei der vertikalen Druckentnahme wird die gerade Ausführung Typ H5S verwendet.
Bei der horizontalen Druckentnahme kommt die Eckausführung Typ H5L zum Einsatz.
Nennweite:
– Prozessabsperrventile – DN 10 (Bohrungs-Ø 9,5 mm; 3/8″)
– Ausgleich- und Entlüftungsventile – DN 4 (Bohrungs-Ø 3,5 mm; 0,138″)
Die Verbindung Prozessanschluss – Messgeräteanschluss ist durchstoßbar aufgrund des Weichsitzes – Cone Design bei den Prozessabsperrventilen.
Eine Vielzahl von Optionen sowie das passende Zubehör finden Sie unten bei Montagesätze und Zubehör.

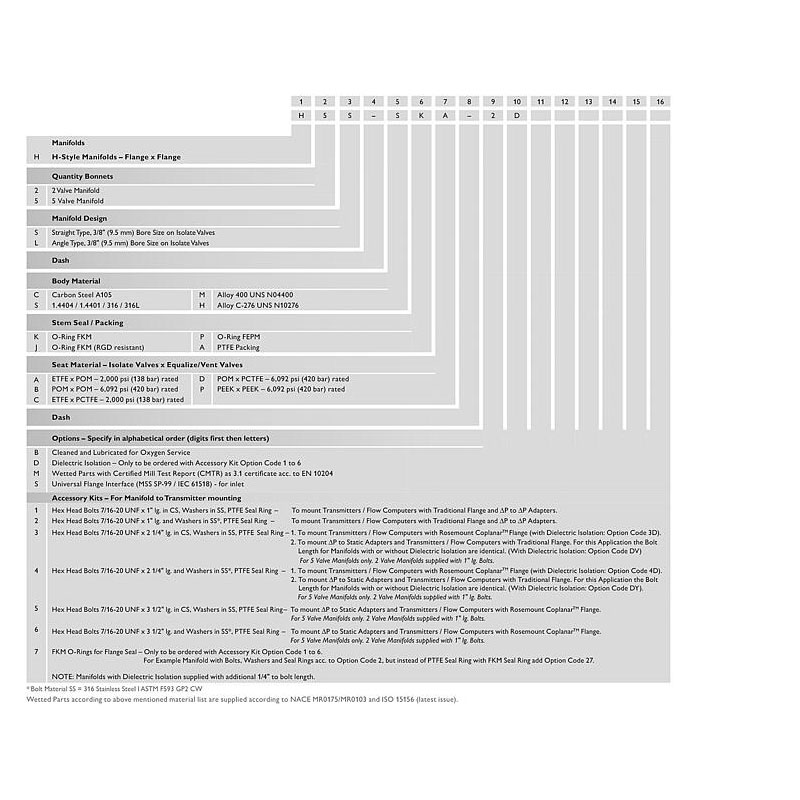

Anschlüsse, Werkstoffe, Ventiloberteilausführungen und weitere Optionen finden Sie weiter unten bei Bestellinformationen

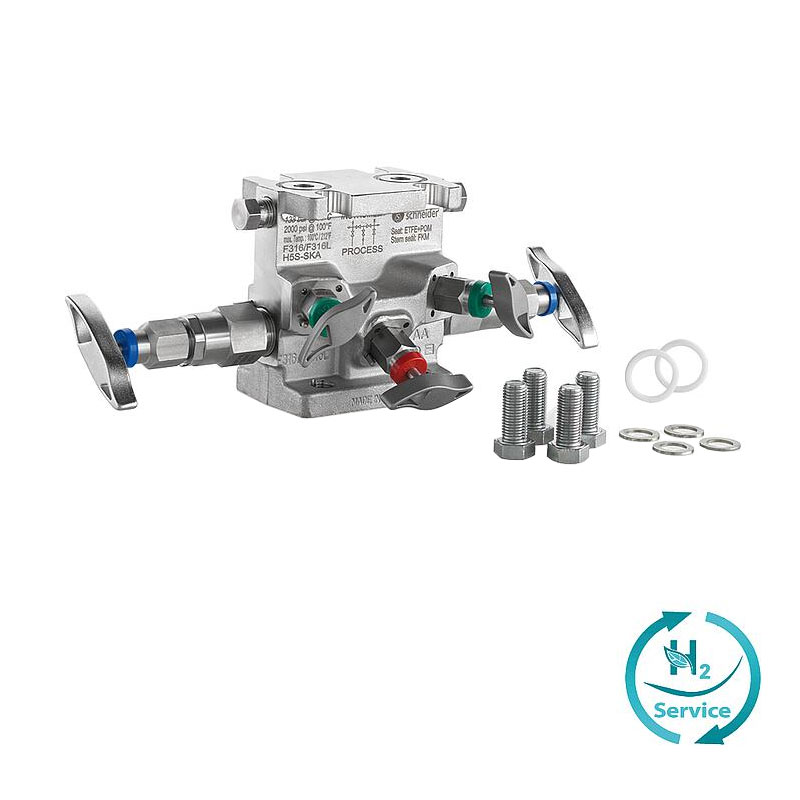

Beispiel für ein typisches Produkt gemäß der untenstehenden Bestellinformation:
Bestell-Nr.: H5S-SKB
| H | Ventilblock Typ H – Flansch x Flansch |
| 5 | Anzahl Ventiloberteile: 5 |
| S | Ventilblock-Design: Gerade Ausführung, Bohrungs-Ø 9,5 mm (3/8″) |
| – | |
| S | Werkstoff: 1.4401 / 1.4404 / 316 / 316L |
| K | Abdichtung des Betätigungsorgans: O-Ring FKM |

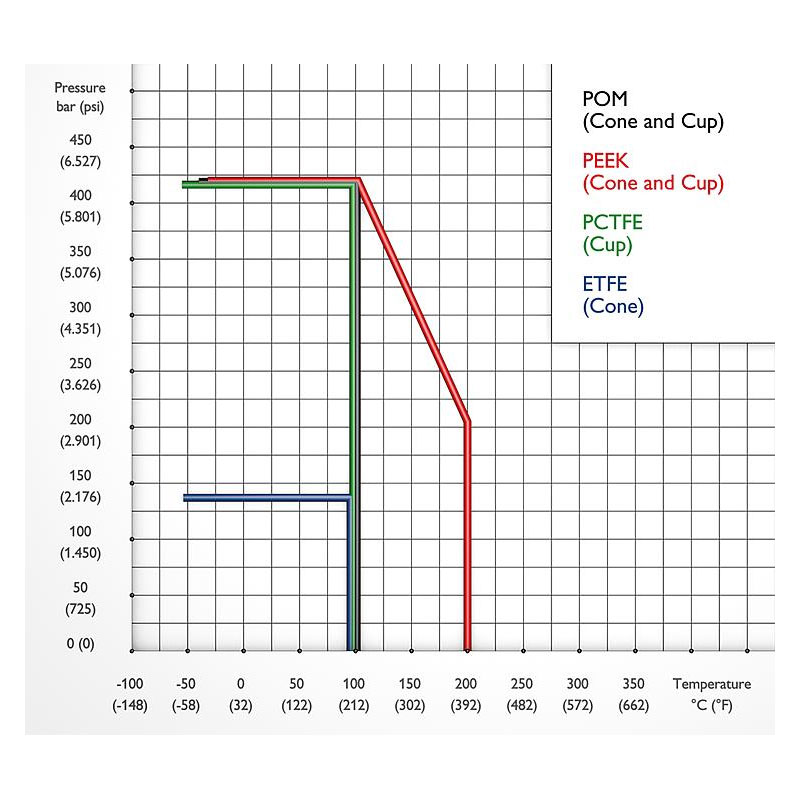

| B | Ventilsitz-Werkstoff: POM x POM |

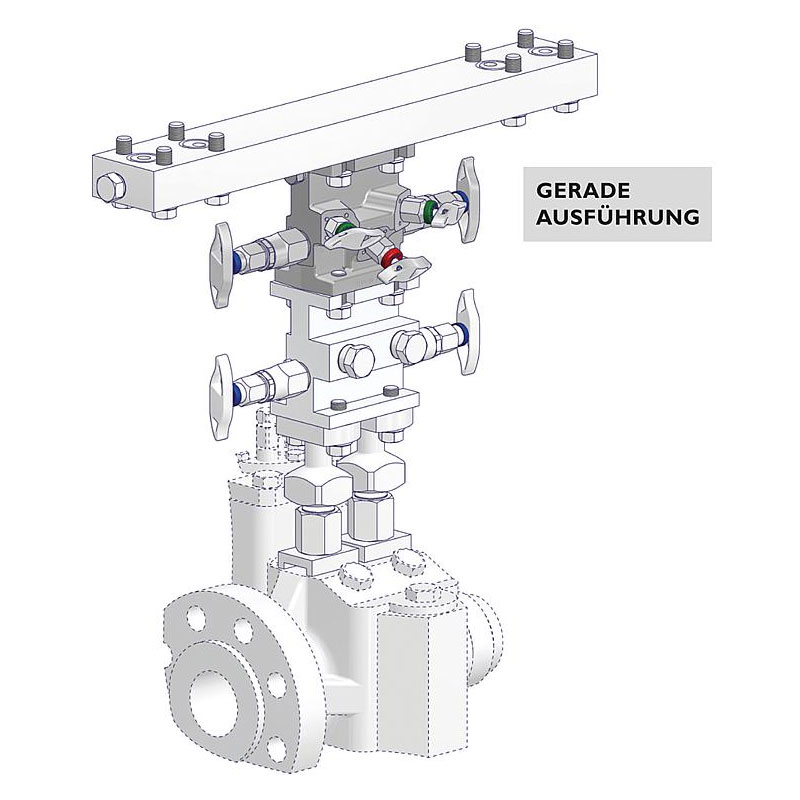

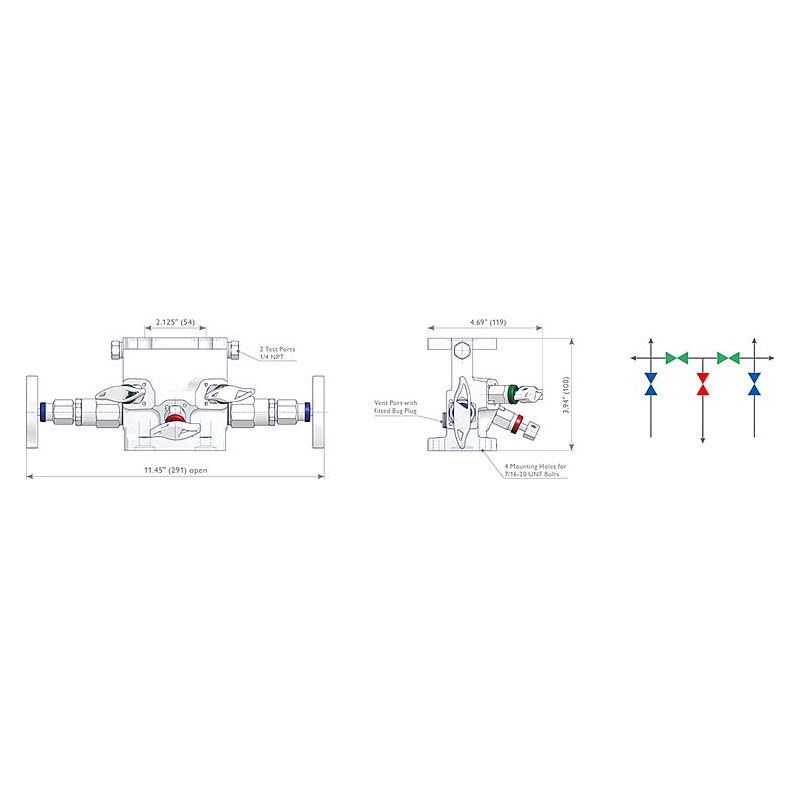

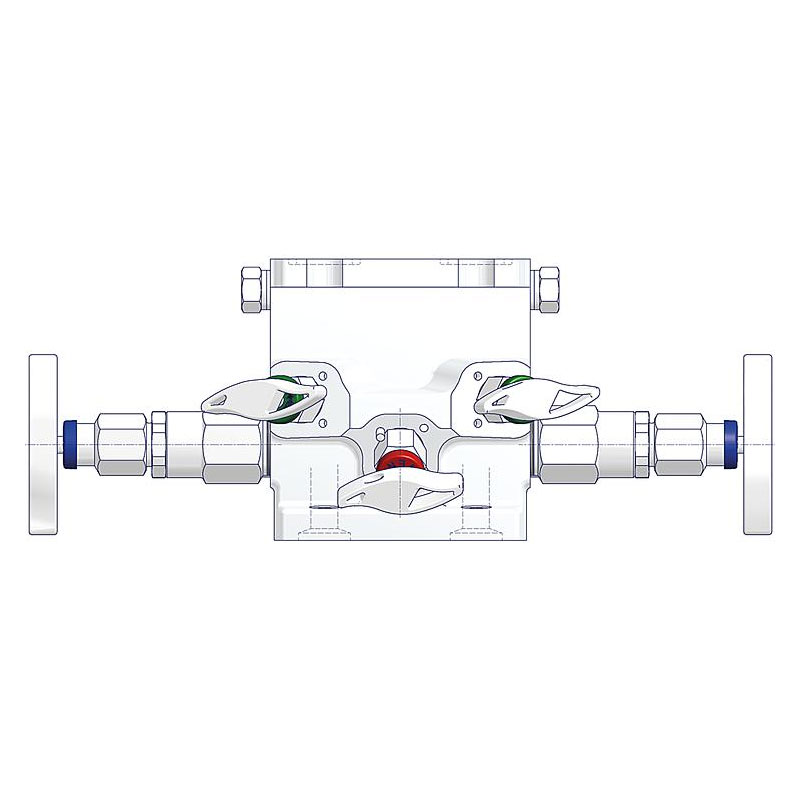

Typ H5S
Gerade Ausführung
Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.

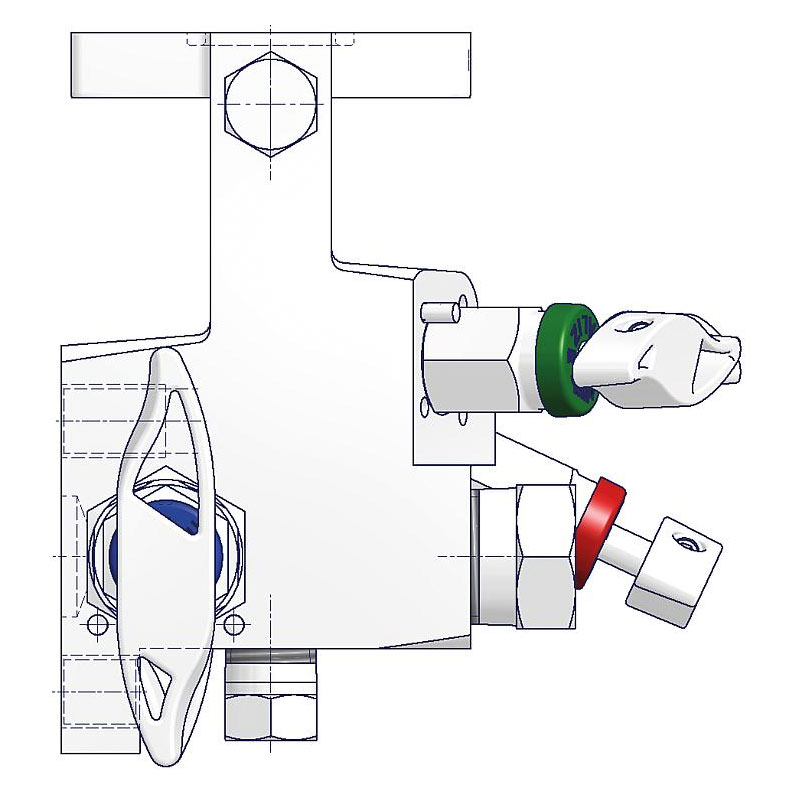

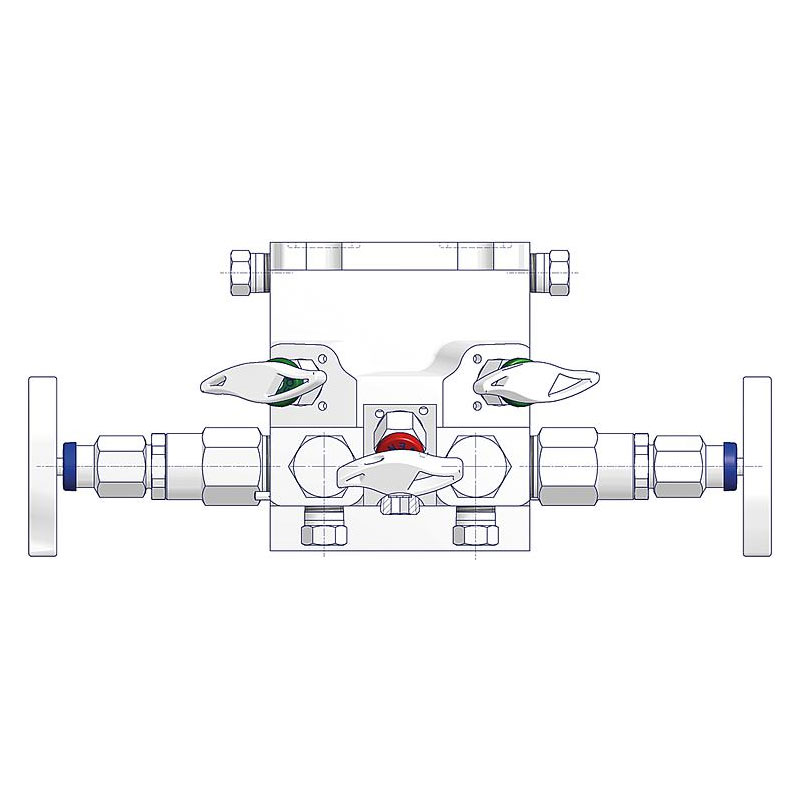

Typ H5L
Eckausführung
Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an das Werk.
