DatenblattDynisco BP520 Berststopfen mit Berstanzeige
Die Dynisco BP520 Berststopfen sind kundenspezifische Druckentlastungs-Baugruppen mit integrierter Pop-Top-Berstanzeige. Sie werden als zuverlässiges Sicherheits- und Druckentlastungssystem eingesetzt, wenn in einem Prozesssystem ein unzulässiger Überdruck entsteht. Die Berststopfen, auch als Rupture Disks bekannt, sind besonders für Extruder- und Polymerverarbeitungsanlagen geeignet.
Der BP520 wird in Zylinderkörpern mit Innensechskantaufnahme installiert. Der Innensechskant am Kopf liegt dabei auf der Berststopfen-Baugruppe auf. Eine metallische Halteschlaufe wird über den Innensechskant und einen T-förmigen Aufsatz geführt und am Ende des Streifens befestigt. Ein 2-mm-Loch ist durch Körper und Kappe gebohrt, durch das der Berstanzeigedraht geführt wird.

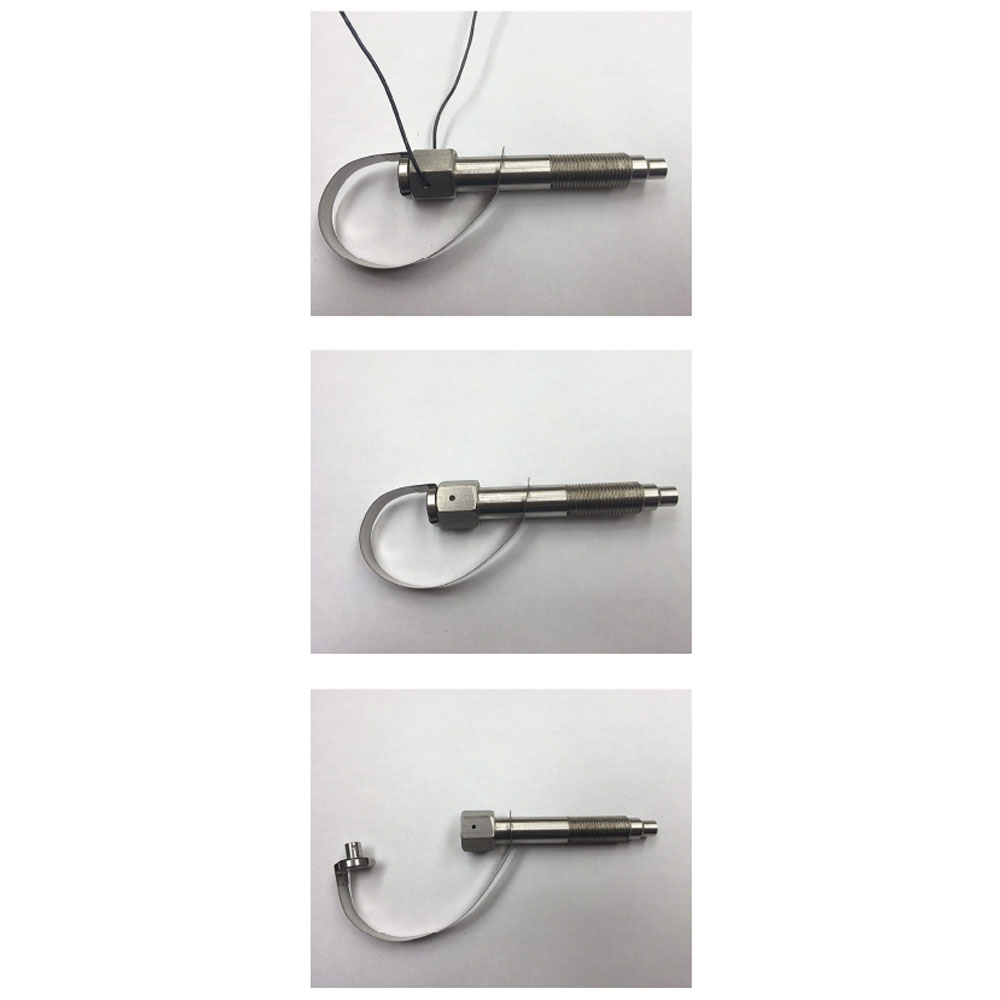

Bei einem Berstereignis reißt die Berstscheibe. Dadurch öffnet der T-förmige Aufsatz, trennt den Berstanzeigedraht und meldet das Auslösen des Berststopfens an das Steuerungssystem. Die Baugruppe besteht aus einem geschweißten Gewindekörper mit einer verschweißten Inconel-Berstscheibe. Diese Bauweise verhindert einen Festigkeitsverlust an Verbindungsstellen und ermöglicht eine zuverlässige Funktion über einen großen Temperaturbereich.
| Typ | Berststopfen mit integrierter Berstanzeige |
|---|---|
| Baureihe | Dynisco BP520 |
| Modell | BP520 |
| Anwendung | Druckentlastung und Berstanzeige in Extrudern, Polymerverarbeitung und Prozesssystemen |
| Funktion | Zuverlässige Notfall-Druckentlastung bei unzulässigem Überdruck |
| Berstanzeige | Pop-Top-Berstindikator mit Berstdraht zur Meldung an das Steuerungssystem |
| Konstruktionsprinzip | Geschweißte Baugruppe mit Gewindekörper und eingeschweißter Berstscheibe |
| Körpermaterial | 304 Edelstahl |
| Material der Berstscheibe | Inconel |
| Scheibengröße | 3/16″ / 4,8 mm |
| Prozessanschluss | 1/2-20 UNF-A Gewinde |
| Berstdrücke | 750 bis 15.000 psig; für höhere Drücke Dynisco kontaktieren |
| Genauigkeit / Bersttoleranz | ±10 % bei 300…399 °C / 572…750 °F |
| Typische Standardabweichung | ±1 % |
| Leckageprüfung | 100 % leckagegeprüft |
| Gewindeprüfung | 100 % elektronische Gewindeprüfung |
| ISO | ISO 4126-6:2003(E) |
| CE / PED | PED 97/23/EC, Module B & D |
| Berstzertifizierung | Jede Einheit ist einzeln berstgeprüft und zertifiziert |
| Montagedrehmoment | 300 in/lbs nicht überschreiten |
| Prüfhinweis | Die Berstprüfung erfolgt bei Umgebungstemperatur und wird anschließend anhand eines zertifizierten Temperaturkorrekturfaktors kompensiert |
| Besondere Merkmale | Pop-Top-Berstindikator, Inconel-Berstscheibe, geschweißte einteilige Baugruppe, hohe Zuverlässigkeit, 100 % Prüfungen |
