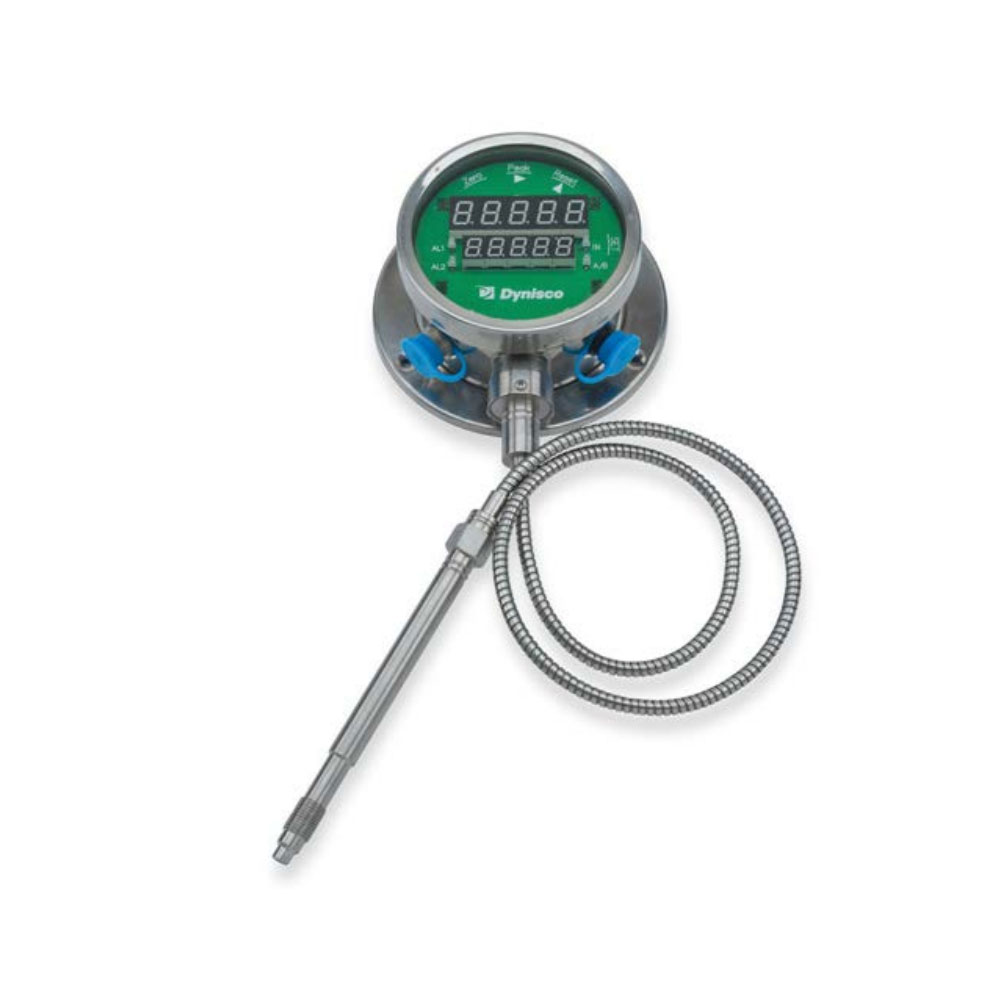

DatenblattDynisco Melt Monitor Serie – Indicator und Alarm
Die Dynisco Melt Monitor Serie kombiniert robuste Schmelzedruckmessung mit einer integrierten digitalen Vor-Ort-Anzeige und richtet sich an anspruchsvolle Anwendungen in der Kunststoffverarbeitung. Sowohl die Indicator Series als auch die Alarm Series basieren auf einem allverschweißten Edelstahlaufbau und sind für den Einsatz in rauen Prozessumgebungen ausgelegt. Beide Varianten verfügen über eine integrierte digitale Anzeige, eine Peak-Funktion sowie einen digitalen Auto-Zero-Abgleich.
Mit optional integriertem Temperatursensor können beide Ausführungen neben dem Schmelzedruck auch die Prozesstemperatur anzeigen. Damit eignen sich die Geräte besonders für Anwendungen, bei denen Druck und Temperatur lokal überwacht werden sollen. Beide Baureihen unterstützen kundenspezifische Engineering Units und sind in PSI, bar, MPa oder kg/cm² verfügbar.
Die Indicator Series ist die passende Lösung für Anwender, die eine zuverlässige und einfach zu bedienende Druckanzeige mit optionaler Temperaturanzeige suchen. Die Alarm Series erweitert dieses Konzept um programmierbare Alarmrelais, digitale Eingänge für Remote-Zero und Remote-Reset, retransmittierbare Ausgangssignale sowie RS-485 MODBUS RTU Kommunikation. Dadurch eignet sich die Alarm Series insbesondere für Anwendungen mit Grenzwertüberwachung, Frühwarnung und Einbindung in übergeordnete Steuerungs- oder Leitsysteme.
| Merkmal | Melt Monitor Indicator Series | Melt Monitor Alarm Series |
|---|---|---|
| Gerätetyp | Digitale Schmelzedruckanzeige mit integrierter Anzeige | Digitale Schmelzedruckanzeige mit integrierter Anzeige und Alarmfunktionen |
| Grundfunktion | Lokale Druck- und optional Temperaturanzeige | Lokale Druck- und optional Temperaturanzeige mit Alarm- und Signalweitergabefunktionen |
| Gehäuse / Aufbau | Allverschweißte Edelstahlkonstruktion | Allverschweißte Edelstahlkonstruktion |
| Anzeige | 2 x 5-stellige LED-Anzeige, 0,5″ primär / 0,4″ sekundär | 2 x 5-stellige LED-Anzeige, 0,5″ primär / 0,4″ sekundär |
| Peak-Funktion | Ja | Ja |
| Digitaler Auto-Zero | Ja | Ja |
| Messbereiche | 5.000 psi, 10.000 psi und 15.000 psi | 0-500 bis 0-20.000 psi |
| Genauigkeit Druck | ±1,0 % | ±0,5 % |
| Genauigkeit Temperatur | ±0,5 % | ±0,5 % |
| Abtastrate | 50 mS | 0,02 mS |
| Versorgung | Universal 110/220 Vac oder optional 24 Vdc | Universal 110/220 Vac oder optional 24 Vdc |
| Verfügbare Druckeinheiten | PSI, bar, MPa, kg/cm² | PSI, bar, MPa, kg/cm² |
| Druckauflösung | 1 PSI, 0,1 bar, 0,01 MPa oder 0,1 kg/cm² | 1 PSI, 0,1 bar, 0,01 MPa oder 0,1 kg/cm² |
| Temperaturanzeige | °C oder °F | °C oder °F |
| Temperaturauflösung | 0,1 °C oder 0,1 °F | 0,1 °C oder 0,1 °F |
| Elektronik-Betriebstemperatur | 32…158 °F (0…70 °C) | 32…158 °F (0…70 °C) |
| Max. Membrantemperatur | 750 °F (400 °C) | 750 °F (400 °C) |
| Luftfeuchte | ≤ 80 % | ≤ 80 % |
| Optionale Temperaturkompensation | 70…615 °F (20…325 °C) | 70…615 °F (20…325 °C) |
| Prozessanschlüsse | 1/2-20 UNF oder M18 | 1/2-20 UNF oder M18 |
| Elektrischer Anschluss | 1-3 Pin-Steckverbinder (inklusive) | 2-7 Pin-Steckverbinder (inklusive) |
| Alarmfunktionen | Nein | Ja, programmierbare Alarmrelais |
| Alarmrelais | – | (2) 1-SPDT + 1-SPST Relais, 110-220 Vac |
| Alarmbereichsauflösung | – | 0001 bis Vollskalenwert |
| Digitale Eingänge | – | Remote-Zero und Remote-Reset |
| Retransmissionsausgänge | – | 4-20 mA, 0-10 Vdc, 1-5 Vdc |
| Kommunikation | – | RS-485 MODBUS RTU |
| Status-LEDs | – | Alarm 1, Alarm 2, IN (Reset), A/B (MODBus) |
| Typische Anwendung | Lokale Druck-/Temperaturanzeige am Prozess | Lokale Anzeige mit Grenzwertüberwachung und Signalweitergabe an SPS/DCS |
| Gewicht | 2,5…3,5 lbs | 2,5…3,5 lbs |
