DatenblattDynisco RT350 Signalaufbereiter

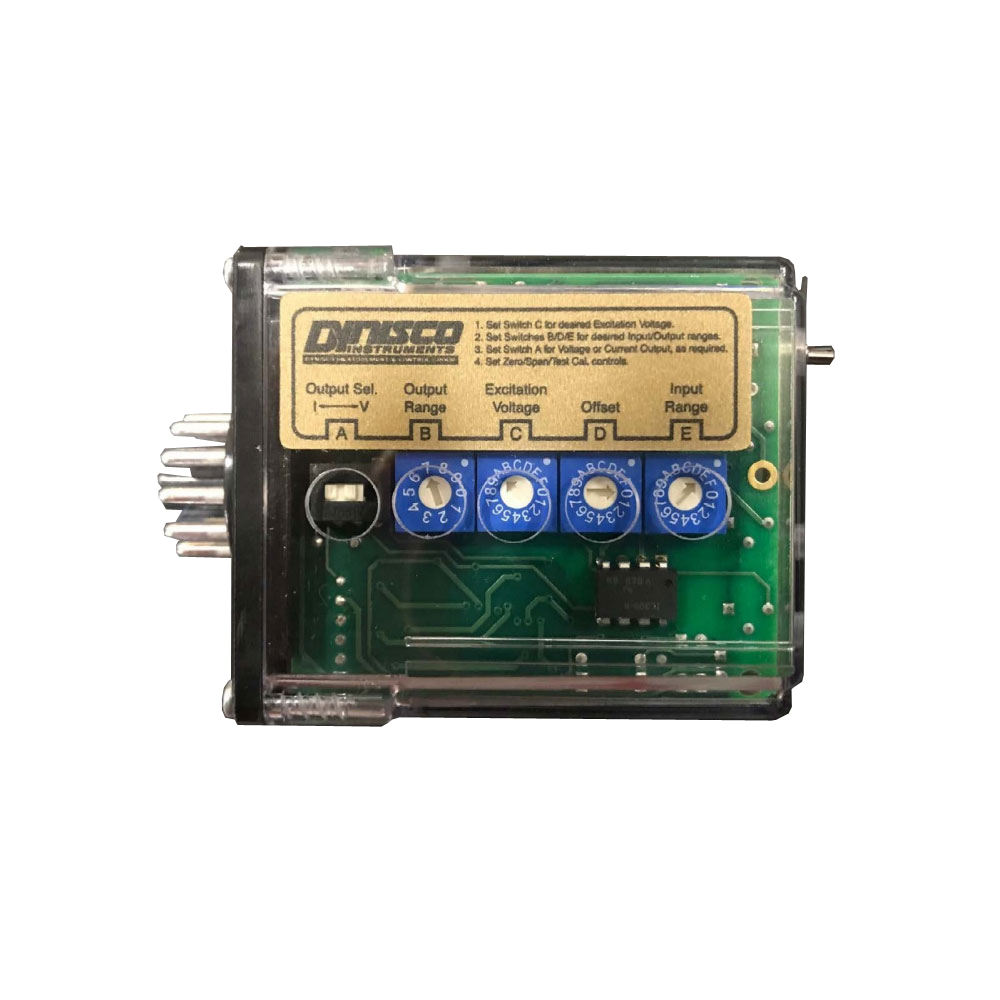

Der Dynisco RT350 ist ein vielseitiger Signalaufbereiter für Dehnungsmessstreifen-Sensoren. Er nimmt Eingangssignale von DMS-Sensoren auf und stellt ein optisch isoliertes, verstärktes DC-Ausgangssignal zur Verfügung. Damit eignet sich der RT350 besonders für Anwendungen, bei denen Sensorsignale zuverlässig an Schreiber, Datenlogger, Prozessüberwachungssysteme oder Steuerungen übertragen werden müssen.
Typische Einsatzbereiche sind Mess- und Regelaufgaben, bei denen das Ausgangssignal direkt an einem Schaltschrank oder Bedienfeld eingestellt werden soll, statt direkt an der Maschine. Durch die steckbare Ausführung, Diagnose-LEDs und den komfortablen Shunt-Kalibrierschalter lässt sich der RT350 einfach installieren, einstellen und überprüfen.
Die Eingangs- und Ausgangsbereiche sind feldseitig wählbar. Der Signalaufbereiter unterstützt Eingangssignale von 0…5 mV bis 0…400 mV und verschiedene Ausgangssignale wie 0…10 V, 0…5 V, 0…20 mA oder 4…20 mA. Der Nullpunkt kann in 15 %-Schritten über einen Bereich von ±100 % eingestellt werden, während der nicht-interaktive Nullpunkt- und Spannenabgleich eine einfache Anpassung an den jeweiligen Sensor ermöglicht.
| Typ | Signalaufbereiter für Dehnungsmessstreifen-Sensoren |
|---|---|
| Baureihe | Dynisco RT350 |
| Modell | RT350 |
| Anwendung | Signalaufbereitung und Fernübertragung von DMS-Sensorsignalen an Schreiber, Datenlogger, Prozessüberwachungssysteme und Steuerungen |
| Eingang | Für Dehnungsmessstreifen-Sensoren |
| Eingangsbereiche | 0…5 mV bis 0…400 mV |
| Ausgang | Optisch isolierter, verstärkter DC-Ausgang |
| Ausgangssignale | 0…1 V, 0…5 V, 0…10 V, ±5 V, 0…20 mA, 4…20 mA |
| Linearität | 0,001 % der Spanne oder besser |
| Maximale Ausgangslast | KΩ-Bereich mindestens für Spannungsausgang; 1 kΩ maximal für Stromausgang |
| Ansprechzeit | 0 ms typisch; 10 ms verfügbar (DF) |
| Gleichtaktunterdrückung | Mindestens 100 dB |
| Erregerspannung | Bis 10 VDC, einstellbar in 1-VDC-Schritten; 120 mA maximal bei 10 VDC |
| Erregungsstabilität | ±0,01 % pro °C |
| Temperaturstabilität | 0,02 % der Spanne pro °C |
| Betriebstemperaturbereich | -10…60 °C / 14…140 °F |
| Versorgung | 115 VAC ±10 %, 50/60 Hz |
| Leistungsaufnahme | 3,5 W maximal |
| Abmessungen | 2,75 in. / 69,85 mm Höhe × 1,75 in. / 44,45 mm Breite × 2,38 in. / 60,45 mm Tiefe |
| Nullpunkt-Offset | ±100 % in 15 %-Schritten |
| Nullpunkt- und Spannenabgleich | Nicht-interaktiv; typisch ±15 % der Spanne |
| Kalibrierung | Komfortabler Shunt-Kalibrierschalter |
| Bedienung | Einstellung von Ausgangssignal und Ausgangsbereich direkt am Bedienfeld |
| Diagnose | Integrierte Diagnose-LEDs |
| Besondere Merkmale | Feldseitig wählbare Eingangs- und Ausgangsbereiche, optisch isolierter Ausgang, einfacher Nullpunkt- und Spannenabgleich, Shunt-Kalibrierung, kompakte Bauform |
