DatenblattIRP / IRG / IRPY / IRX

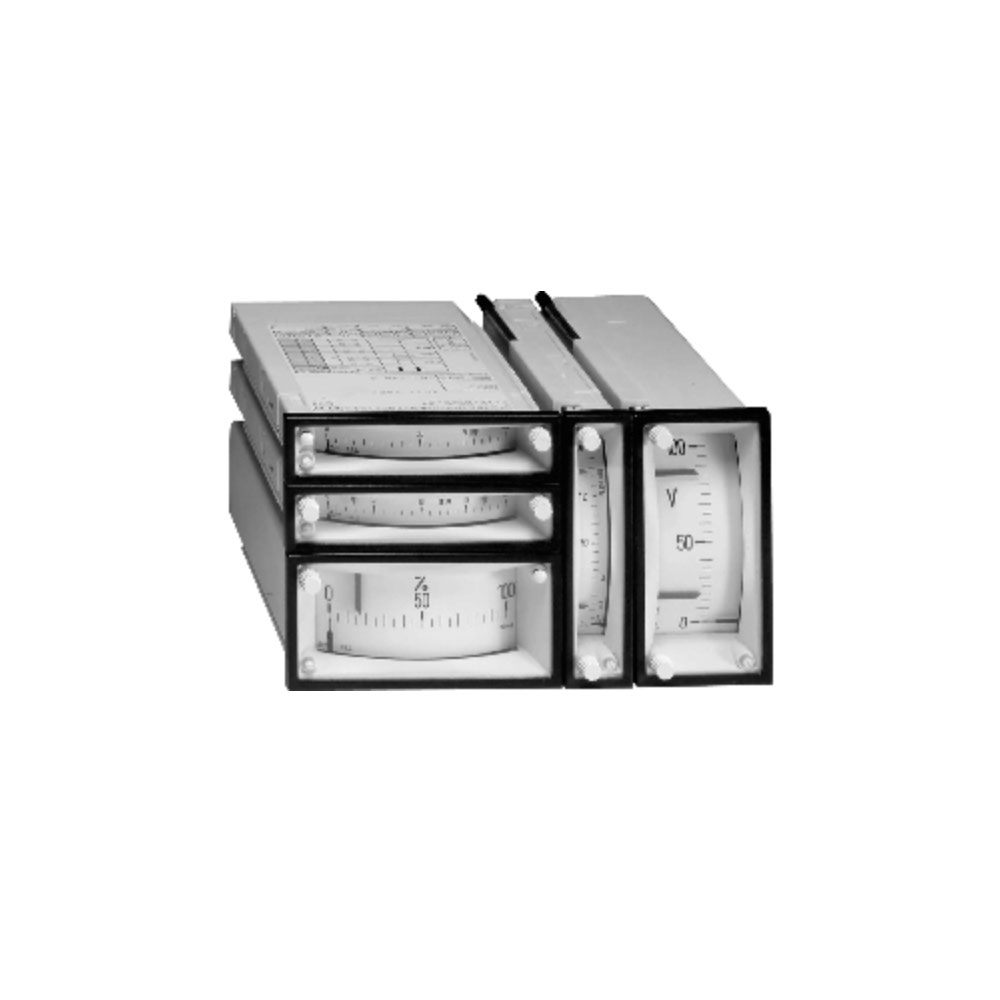

Grenzsignalgeber für Spannung, Strom und Temperatur
| Typ | Grenzsignalgeber zur Überwachung von Spannungen, Strömen oder Temperaturen |
|---|---|
| Ausführungen | IRP: Gleichspannung oder Gleichstrom; IRG: Wechselspannung oder Wechselstrom; IRPY: Temperatur für Thermoelemente; IRX: Temperatur für Widerstandsthermometer |
| Anwendung | Überwachung von Messsignalen in Verbindung mit Messumformern, Frequenz, Leistung oder Leistungsfaktor |
| Funktionsprinzip | Drehspulmesswerk mit Kernmagnetsystem und beidseitig gefedertem Spitzenlager |
| Grenzwertsignal | Elektronische Komparatorschaltung vergleicht das Messsignal mit dem voreingestellten Grenzwert |
| Ausgang | Transistor- oder Relaisausgang, Arbeitsweise als Ruhestrom- oder Arbeitsstromprinzip möglich |
| Einstellung | Grenzwerte und Nullpunkt können von vorne eingestellt werden |
| Bauform | Rechteckiges Gehäuse zum Einbau in Schalttafeln oder Mosaikraster, anreihbar |
| Gehäusematerial | Polycarbonat, selbstverlöschend und tropenfest nach UL 94 V-0 |
| Frontscheibe | Tafelglas |
| Farbe Frontrahmen | Schwarz, ähnlich RAL 9005 |
| Einbaulage | Senkrecht ±5° |
| Befestigung | Schraubklammern |
| Schalttafeldicke | 1…40 mm |
| Montage | „dicht an dicht“ möglich |
| Anschlüsse | Flachstecker 2 × 2,8 mm × 0,8 mm oder 1 × 6,3 mm × 0,8 mm |
| Abmessungen IRP/G/PY/X 96 × 24 | Frontrahmen 96 × 24 mm; Gehäuse 90,5 × 18,8 mm; Einbautiefe 126 mm; Gewicht ca. 0,2 kg |
| Abmessungen IRP/G/PY/X 96 × 48 | Frontrahmen 96 × 48 mm; Gehäuse 90,5 × 42,8 mm; Einbautiefe 126 mm; Gewicht ca. 0,5 kg |
| Messkategorie | CAT III |
| Arbeitsspannung | 300 V; 600 V für Messbereiche >250 V bis ≤600 V |
| Verschmutzungsgrad | 2 |
| Schutzart | IP52 Gehäuse, IP20 Anschlüsse |
| Gleichstrom / Wechselstrom | Messbereiche von 100 µA bis 6 A, je nach Ausführung |
| Gleichspannung / Wechselspannung | Messbereiche von 60 mV bis 600 V, je nach Ausführung |
| Thermoelemente IRPY | Fe-CuNi, NiCr-Ni, PtRh-Pt, PtRh-Pt S; Messbereiche je nach Thermoelement bis 1600 °C |
| Widerstandsthermometer IRX | Pt100 in 2- oder 3-Leiterschaltung, Messbereiche von -30…60 °C bis 200…400 °C |
