DatenblattDie getakteten DC-DC-Wandler der Typen 2239.6 und 2239.61 sind leistungsstarke Gleichspannungswandler für industrielle Anwendungen, mobile Bordnetze und technische Anlagen mit 12-VDC-Versorgung. Die Geräte arbeiten als Spannungsverdoppler und wandeln eine Eingangsspannung von 10,5 bis 14,5 VDC in eine Ausgangsspannung von 24 VDC um.
Mit einer Nennleistung von 720 W eignen sich die Wandler für Anwendungen mit hohem Leistungsbedarf. Der Typ 2239.6 liefert einen Ausgangsstrom von 20 A, während der Typ 2239.61 einen Ausgangsstrom von 30 A bereitstellt. Die Stromaufnahme bei Volllast beträgt ca. 45 A beziehungsweise ca. 68 A.
Die Geräte sind für die Wandmontage ausgelegt und besitzen ein kompaktes Gehäuse. Eine galvanische Trennung ist nicht vorhanden; der Minuspol ist mit dem Gehäuse verbunden. Damit eignen sich die Wandler für Systeme mit gemeinsamem Bezugspotential, bei denen eine robuste und leistungsstarke DC/DC-Wandlung benötigt wird.

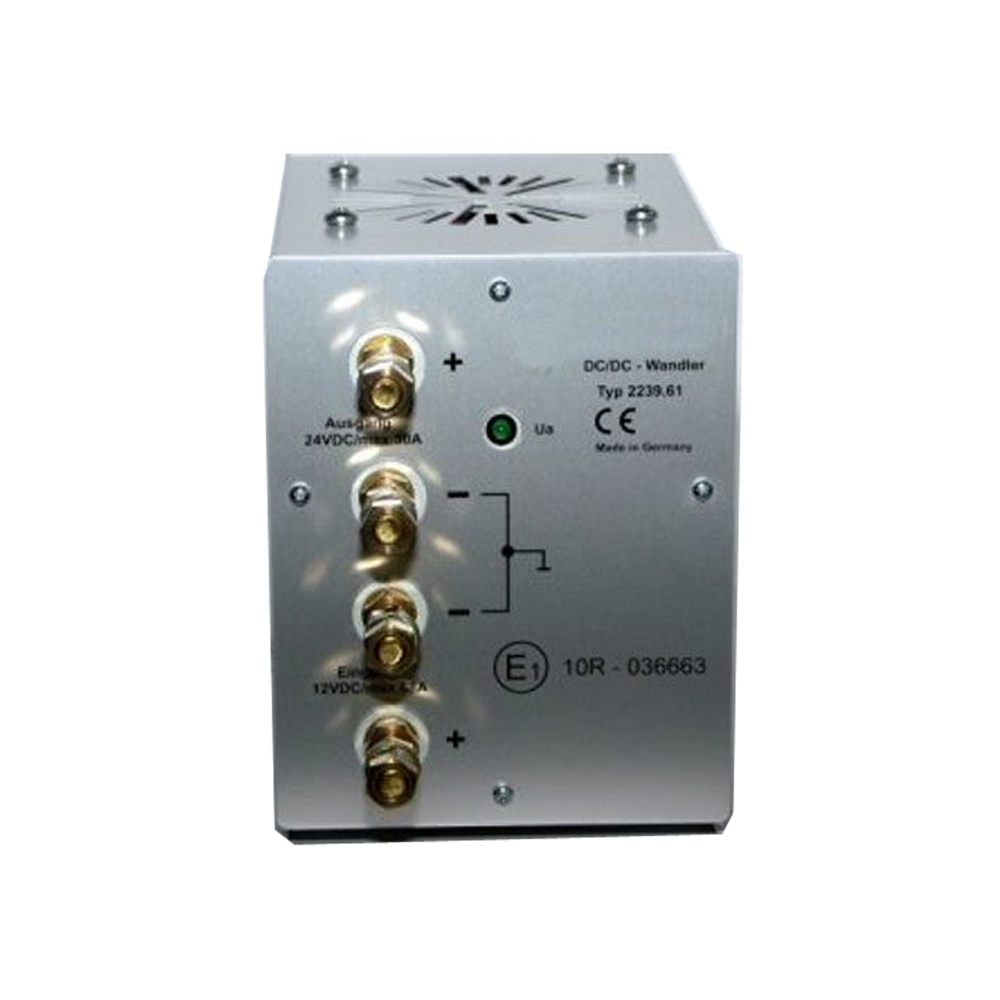

Für den sicheren Betrieb sind Kurzschlussschutz und Übertemperaturschutz integriert. Die Kühlung erfolgt über einen geschalteten Lüfter. Beim Typ 2239.61 ist zusätzlich eine LED-Betriebsanzeige für die Ausgangsspannung vorhanden. Diese Ausführung verfügt außerdem über eine E1-Zulassung.
Die elektrischen Anschlüsse erfolgen über Messingbolzen. Beim Typ 2239.6 werden Messingbolzen M5 verwendet, beim Typ 2239.61 Messingbolzen M8. Beide Ausführungen besitzen den Schutzgrad IP30 und die Schutzklasse III.
| Produkt | DC-DC-Wandler getaktet |
| Gerätetyp | Spannungsverdoppler |
| Nennleistung | 720 W |
| Ausführungen | Typ 2239.6 / Typ 2239.61 |
| Eingangsspannung | 10,5 bis 14,5 VDC |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom Typ 2239.6 | 20 A |
| Ausgangsstrom Typ 2239.61 | 30 A |
| CV-Stabilität Last 0-100 % | 4 V |
| CV-Restwelligkeit Ueff | 25 mV |
| Leerlaufstromaufnahme | < 60 mA bei Typ 2239.6 / < 120 mA bei Typ 2239.61 |
| Stromaufnahme Volllast | ca. 45 A bei Typ 2239.6 / ca. 68 A bei Typ 2239.61 |
| Sicherung | 2 x 25 A bei Typ 2239.6 / 3 x 25 A FSK bei Typ 2239.61 |
| Ausregelzeit Last 10-100 % | 1,5 ms |
| Kühlung | Geschalteter Lüfter |
| Anzeige | Keine bei Typ 2239.6 / LED für Ua bei Typ 2239.61 |
| Betriebstemperatur | 0 bis 35 °C |
| Max. relative Luftfeuchte | 85 % bei 35 °C |
| Abmessungen Typ 2239.6 | 145 x 98 x 230 mm |
| Abmessungen Typ 2239.61 | 145 x 158 x 230 mm |
| Gewicht | 1,8 kg bei Typ 2239.6 / 2,2 kg bei Typ 2239.61 |
| Besonderheiten | Minuspol mit Gehäuse verbunden, Abschaltung bei Übertemperatur, E1-Zulassung bei Typ 2239.61 |
| Farbe | RAL 7035 |
| Schutzgrad / Schutzklasse | IP30 / III |
| Elektrische Anschlüsse Typ 2239.6 | Messingbolzen M5 für Eingang und Ausgang |
| Elektrische Anschlüsse Typ 2239.61 | Messingbolzen M8 für Eingang und Ausgang |
| Funkentstörung | EN 55014/87/A2/90; EN 55015/87/A1/90 |
