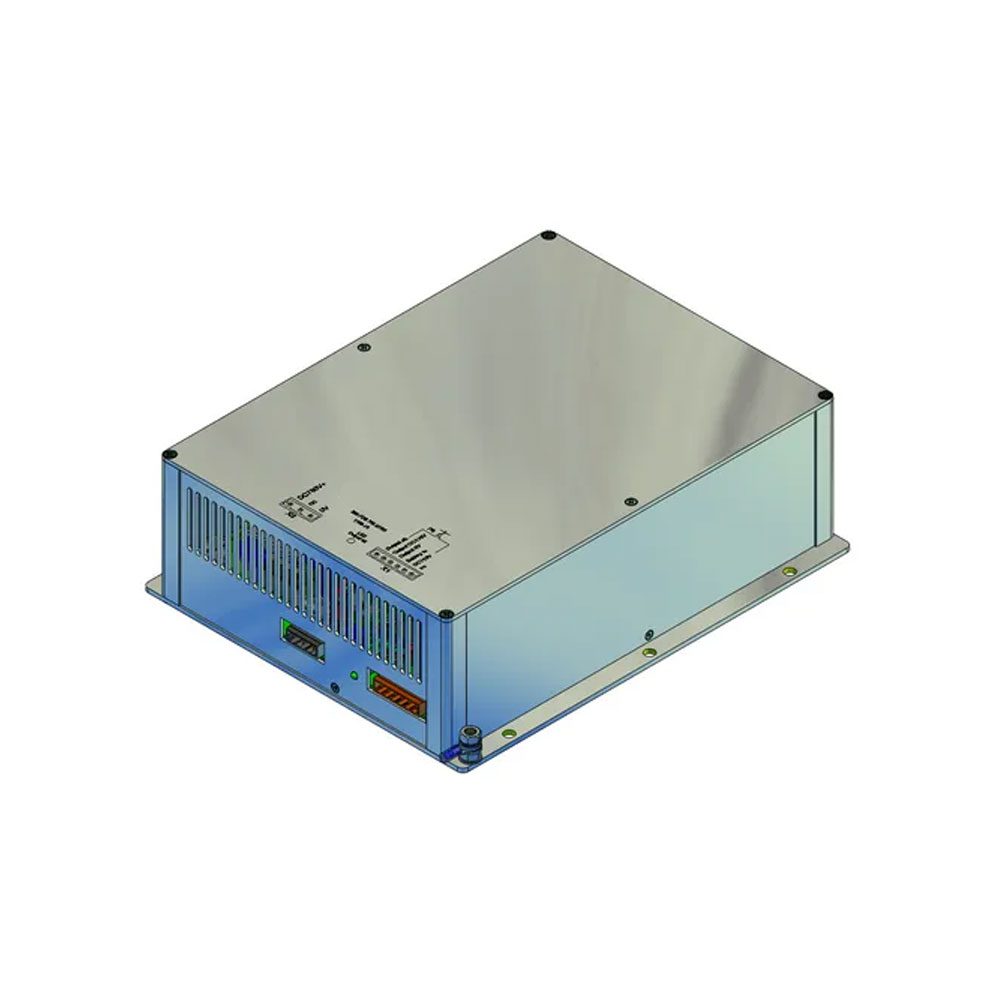

DatenblattDer 250 FDB 750 M24 ist ein leistungsfähiger DC/DC-Wandler mit einer Ausgangsleistung von 250 W. Das Gerät ist für Eingangsnennspannungen von 600 VDC und 750 VDC ausgelegt und stellt eine geregelte Ausgangsspannung von 24 VDC bei einem Ausgangsstrom von 10 A bereit.
Der Eingangsspannungsbereich beträgt dauerhaft 400 bis 900 VDC. Dynamisch kann der Wandler kurzzeitig auch höhere Eingangsspannungen verarbeiten, beispielsweise 900 bis 950 VDC für 5 Minuten oder 900 bis 1000 VDC für 1 Minute. Damit eignet sich das Gerät für anspruchsvolle Gleichspannungsversorgungen mit hohen Eingangsspannungen.
Ausgangsseitig liefert der Wandler eine werkseitig eingestellte Ausgangsspannung von typ. 24,0 VDC. Die Ausgangsspannung liegt im Bereich von 23,7 bis 24,3 VDC. Die statische Regelgenauigkeit beträgt bis zu ≤ 3 % bezogen auf die Ausgangsnennspannung. Die dynamische Lastausregelung ist für Lastsprünge zwischen 20 und 80 % der Ausgangsnennleistung spezifiziert.
Für den sicheren Betrieb verfügt der DC/DC-Wandler über verschiedene Schutzfunktionen. Dazu gehören Eingangssicherung, Überspannungsschutz am Ausgang, Kurzschlussfestigkeit sowie ein Power-Fail-Signal über Relais. Der Ausgang ist gegen Überspannung geschützt; der Wandler schaltet bei einer Ausgangsspannung von über 32,4 V ab.
Der 250 FDB 750 M24 ist für den Betrieb in industriellen Umgebungen ausgelegt. Der Arbeitstemperaturbereich reicht von -40 °C bis +70 °C, kurzzeitig für 10 Minuten bis +85 °C gemäß EN 50155 Klasse Tx. Die Kühlung erfolgt durch Konvektion. Je nach Ausführung ist eine Hutschienenmontage oder Wandmontage möglich.
| Produkt | 250 FDB 750 M24 |
| Gerätetyp | DC/DC-Wandler |
| Ausgangsleistung | 250 W |
| Eingangsnennspannung | 600 VDC / 750 VDC |
| Eingangsspannungsbereich | 400 bis 900 VDC dauerhaft |
| Dynamischer Eingangsspannungsbereich | 900 bis 950 VDC für 5 Minuten / 900 bis 1000 VDC für 1 Minute |
| Abschaltung Eingangsspannung | 390 VDC min. / 1150 VDC max. |
| Ausgangsspannung | 24 VDC, werkseitig eingestellt |
| Ausgangsspannungsbereich | 23,7 bis 24,3 VDC |
| Ausgangsstrom | 10 A |
| Ausgangsstrombegrenzung | 10,1 A |
| Ausgangskurzschlussstrom | 14 A |
| Restwelligkeit | 100 mV rms typ., 250 mV rms max. |
| Spikes | 750 mV max. |
| Wirkungsgrad | 82 % min., 85 % typ. |
| Schaltfrequenz | 100 kHz |
| MTBF | 450.000 h bei 750 V Eingang, 10 A Ausgang und 40 °C Umgebungstemperatur |
| Kühlung | Konvektion |
| Arbeitstemperaturbereich | -40 °C bis +70 °C, kurzzeitig bis +85 °C für 10 Minuten |
| Lagertemperaturbereich | -40 °C bis +85 °C |
| Abmessungen Hutschienenmontage | 266 x 210 x 70 mm |
| Abmessungen Wandmontage | 236 x 163 x 70 mm |
| Gewicht | 1,1 bis 2,2 kg abhängig von der Ausführung |
