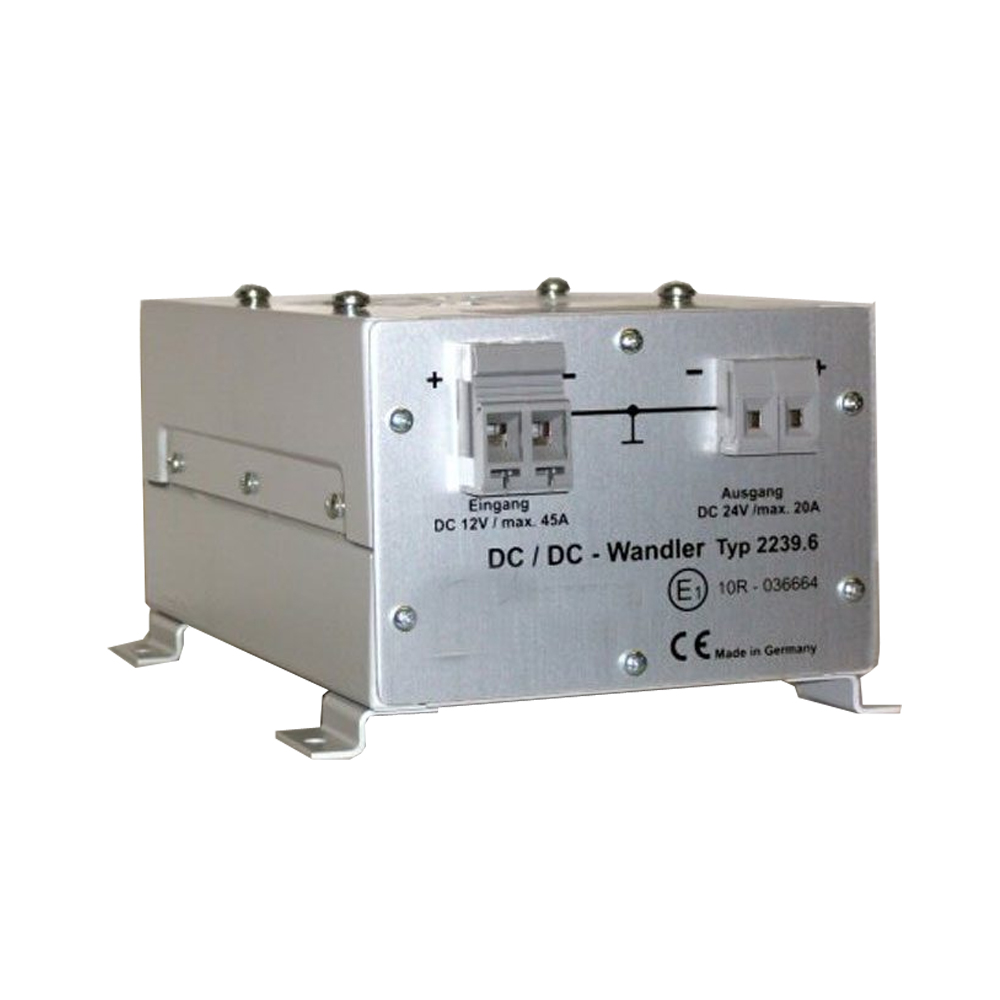

DatenblattDie getakteten DC-DC-Wandler der Typen 2239.6 und 2239.61 sind leistungsstarke Gleichspannungswandler für industrielle Anwendungen, mobile Bordnetze und technische Anlagen mit 12-VDC-Versorgung. Die Geräte arbeiten als Spannungsverdoppler und wandeln eine Eingangsspannung von 10,5 bis 14,5 VDC in eine Ausgangsspannung von 24 VDC um.
Mit einer Nennleistung von 720 W eignen sich die Wandler für Anwendungen mit hohem Leistungsbedarf. Der Typ 2239.6 liefert einen Ausgangsstrom von 20 A, während der Typ 2239.61 einen Ausgangsstrom von 30 A bereitstellt. Die Stromaufnahme bei Volllast beträgt ca. 45 A beziehungsweise ca. 68 A.
Die Geräte sind für die Wandmontage ausgelegt und besitzen ein kompaktes Gehäuse. Eine galvanische Trennung ist nicht vorhanden; der Minuspol ist mit dem Gehäuse verbunden. Dadurch eignen sich die Wandler für Systeme mit gemeinsamem Bezugspotential, bei denen eine robuste und leistungsfähige DC/DC-Wandlung benötigt wird.
Für den sicheren Betrieb sind Kurzschlussschutz und Übertemperaturschutz integriert. Die Kühlung erfolgt über einen geschalteten Lüfter. Beim Typ 2239.61 ist zusätzlich eine LED-Betriebsanzeige für die Ausgangsspannung vorhanden. Diese Ausführung verfügt außerdem über eine E1-Zulassung.
Die elektrischen Anschlüsse erfolgen über Messingbolzen. Beim Typ 2239.6 werden Messingbolzen M5 für Eingang und Ausgang verwendet, beim Typ 2239.61 Messingbolzen M8. Beide Ausführungen besitzen den Schutzgrad IP30 und die Schutzklasse III.
| Produkt | DC-DC-Wandler getaktet |
| Gerätetyp | Spannungsverdoppler |
| Nennleistung | 720 W |
| Ausführungen | Typ 2239.6 / Typ 2239.61 |
| Eingangsspannung | 10,5 bis 14,5 VDC |
| Ausgangsspannung | 24 VDC |
| Ausgangsstrom Typ 2239.6 | 20 A |
| Ausgangsstrom Typ 2239.61 | 30 A |
| Stabilität bei Änderung Ue | Proportional Ue |
| CV-Stabilität Last 0-100 % | 4 V |
| CV-Restwelligkeit Ueff | 25 mV |
| Leerlaufstromaufnahme | < 60 mA bei Typ 2239.6 / < 120 mA bei Typ 2239.61 |
| Stromaufnahme Volllast | ca. 45 A bei Typ 2239.6 / ca. 68 A bei Typ 2239.61 |
| Sicherung | 2 x 25 A bei Typ 2239.6 / 3 x 25 A FSK bei Typ 2239.61 |
| Ausregelzeit Last 10-100 % | 1,5 ms |
| Kühlung | Geschalteter Lüfter |
| Anzeige | Keine bei Typ 2239.6 / LED für Ua bei Typ 2239.61 |
| Betriebstemperatur | 0 bis 35 °C |
| Max. relative Luftfeuchte | 85 % bei 35 °C |
| Befestigungslochabstand | 130 x 160 mm |
| Abmessungen Typ 2239.6 | 145 x 98 x 230 mm |
| Abmessungen Typ 2239.61 | 145 x 158 x 230 mm |
| Gewicht | 1,8 kg bei Typ 2239.6 / 2,2 kg bei Typ 2239.61 |
| Besonderheiten | Minuspol mit Gehäuse verbunden, Abschaltung bei Übertemperatur, E1-Zulassung bei Typ 2239.61 |
| Farbe | RAL 7035 |
| Schutzgrad / Schutzklasse | IP30 / III |
| Elektrische Anschlüsse Typ 2239.6 | Messingbolzen M5 für Eingang und Ausgang |
| Elektrische Anschlüsse Typ 2239.61 | Messingbolzen M8 für Eingang und Ausgang |
| Funkentstörung | EN 55014/87/A2/90; EN 55015/87/A1/90 |
