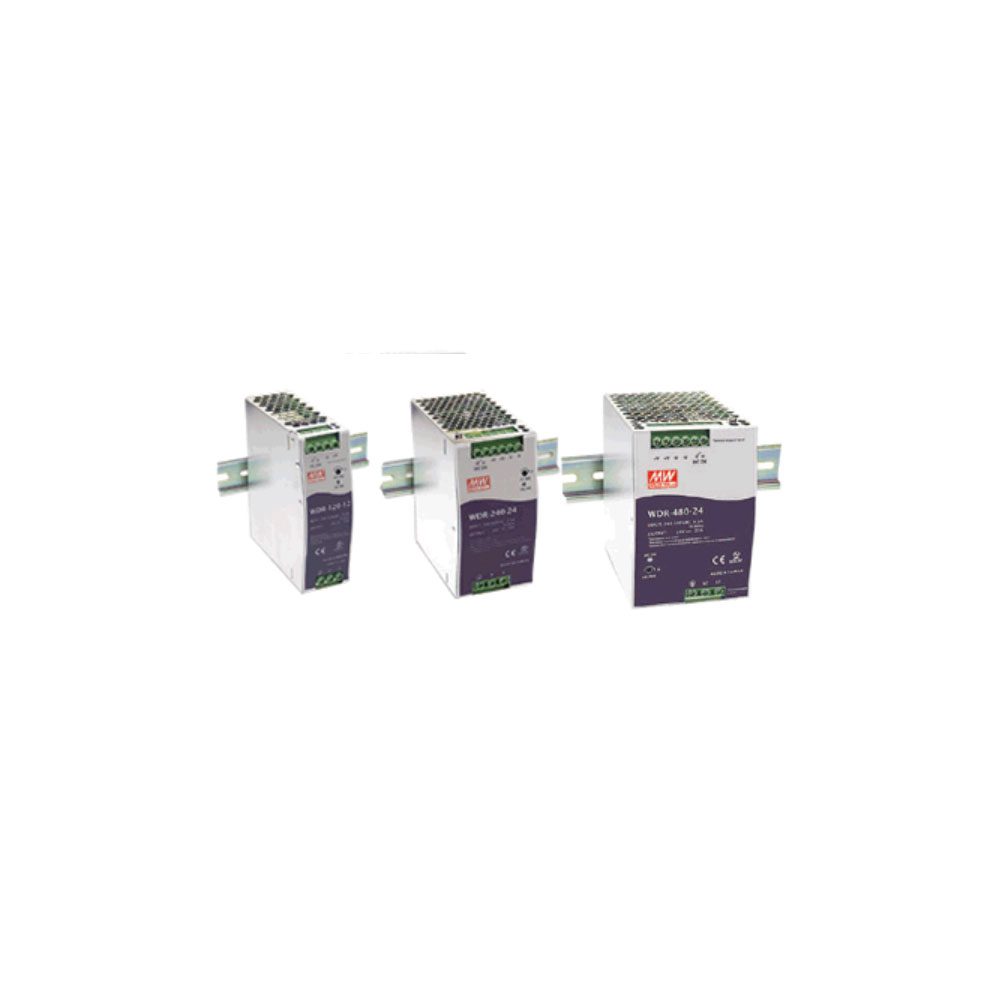

DatenblattDie Mean Well WDR-120 Serie umfasst kompakte Industrie-Hutschienennetzteile mit einer Ausgangsleistung von 120 W. Die Geräte sind für den Einsatz in Schaltschränken, Maschinensteuerungen, Automatisierungssystemen und industriellen Versorgungsnetzen konzipiert.
Ein wesentlicher Vorteil der WDR-120 Serie ist der sehr breite Eingangsspannungsbereich. Die Netzteile können mit 180 bis 550 VAC oder 254 bis 780 VDC betrieben werden und eignen sich damit für einphasige und zweiphasige Versorgungssysteme. Die Geräte sind für die Montage auf DIN-Schiene TS-35/7.5 oder TS-35/15 ausgelegt.
Die Serie ist in drei Ausgangsvarianten erhältlich: 12 VDC, 24 VDC und 48 VDC. Je nach Modell stehen Ausgangsströme von 10 A, 5 A oder 2,5 A zur Verfügung. Die Ausgangsspannung kann in einem definierten Bereich fein eingestellt werden, zum Beispiel von 12 bis 15 V, 24 bis 29 V oder 48 bis 58 V.
Für einen sicheren Betrieb sind umfangreiche Schutzfunktionen integriert. Dazu gehören Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur. Nach Behebung der Fehlerbedingung erfolgt die Wiederherstellung automatisch. Die Kühlung erfolgt über freie Luftkonvektion, wodurch kein zusätzlicher Lüfter erforderlich ist.
Die WDR-120 Serie verfügt über einen integrierten DC-OK-Relaiskontakt zur Überwachung des Ausgangsstatus. Die Geräte sind nach UL508 für industrielle Steuerungen zugelassen, erfüllen den industriellen Immunitätslevel nach EN61000-6-2 und werden einem 100 % Volllast-Burn-in-Test unterzogen.
| Produkt | Mean Well WDR-120 Serie |
| Gerätetyp | Industrie-Hutschienennetzteil |
| Ausgangsleistung | 120 W |
| Modelle | WDR-120-12, WDR-120-24, WDR-120-48 |
| Ausgangsspannung | 12 VDC, 24 VDC oder 48 VDC je nach Modell |
| Ausgangsstrom | 10 A bei 12 VDC / 5 A bei 24 VDC / 2,5 A bei 48 VDC |
| Spannungseinstellbereich | 12 bis 15 V / 24 bis 29 V / 48 bis 58 V je nach Modell |
| Eingangsspannungsbereich | 180 bis 550 VAC / 254 bis 780 VDC |
| Frequenzbereich | 47 bis 63 Hz |
| Wirkungsgrad | Bis 92 % je nach Modell |
| Kühlung | Freie Luftkonvektion |
| Montage | DIN-Schiene TS-35/7.5 oder TS-35/15 |
| Schutzfunktionen | Kurzschluss, Überlast, Überspannung und Übertemperatur |
| DC-OK-Signal | Relaiskontakt, 30 V / 1 A resistiv |
| Betriebstemperatur | -25 °C bis +70 °C, abhängig von der Derating-Kurve |
| Lagertemperatur | -40 °C bis +85 °C |
| Abmessungen | 40 x 125,2 x 113,5 mm |
| Zulassungen | UL508, EN61000-6-2, EN61000-6-4, CE, CB, cULus |
| Garantie | 3 Jahre |
