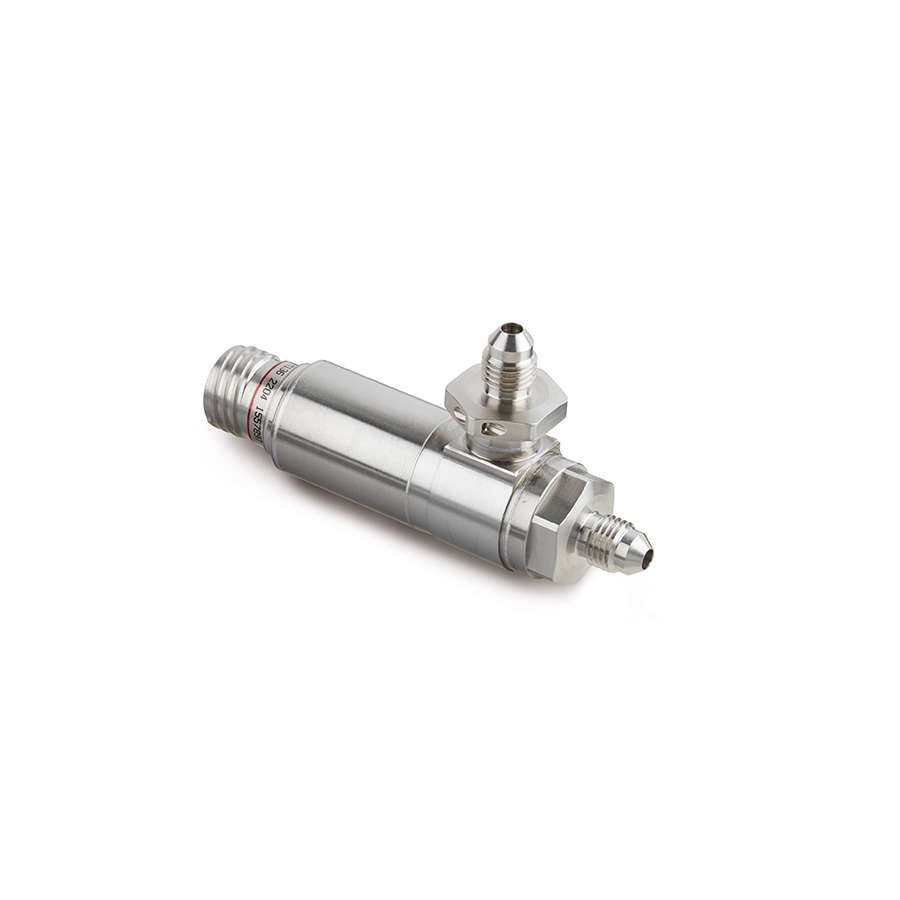

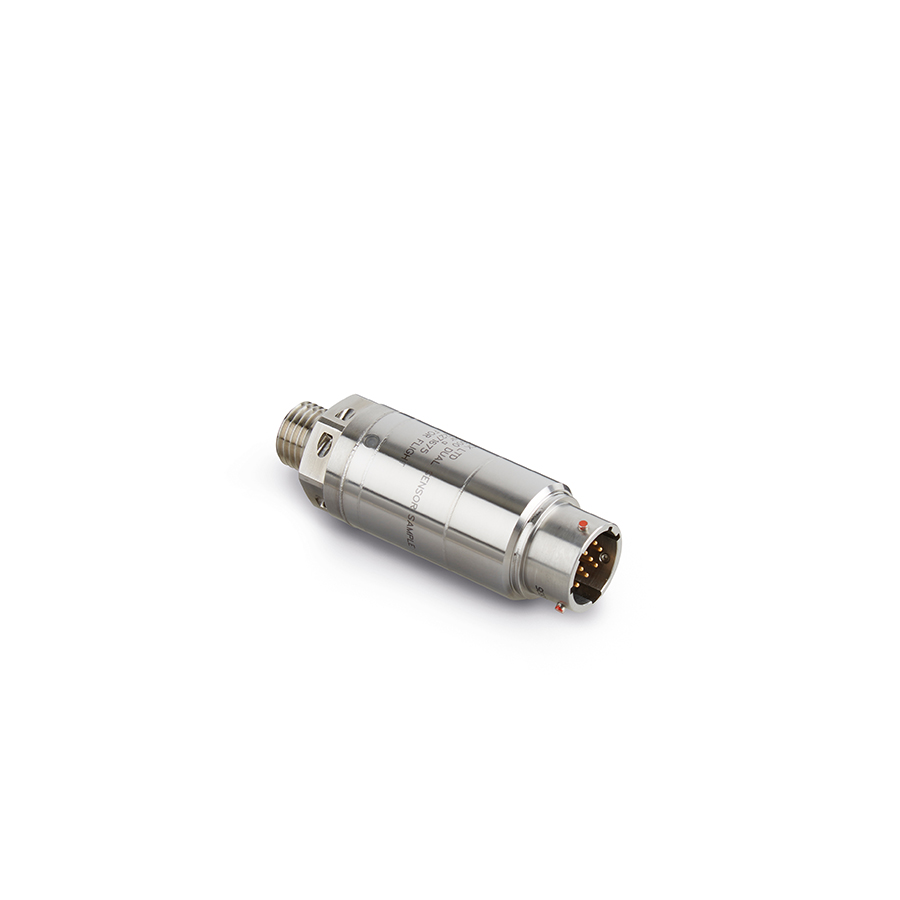

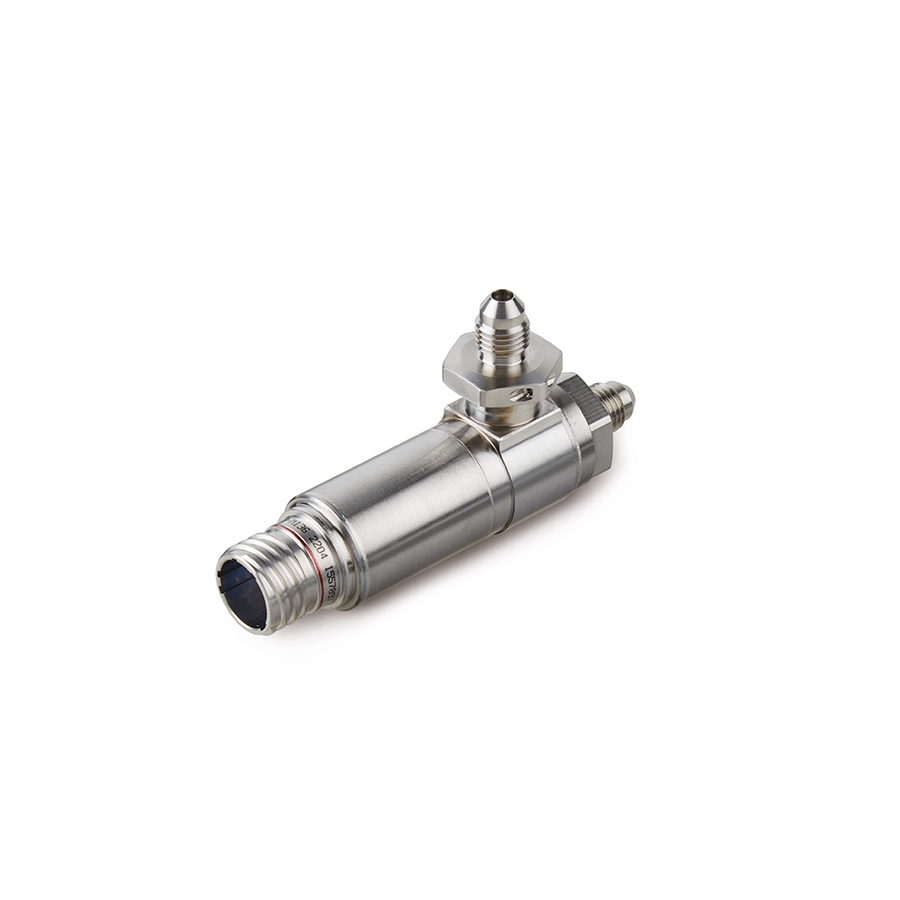

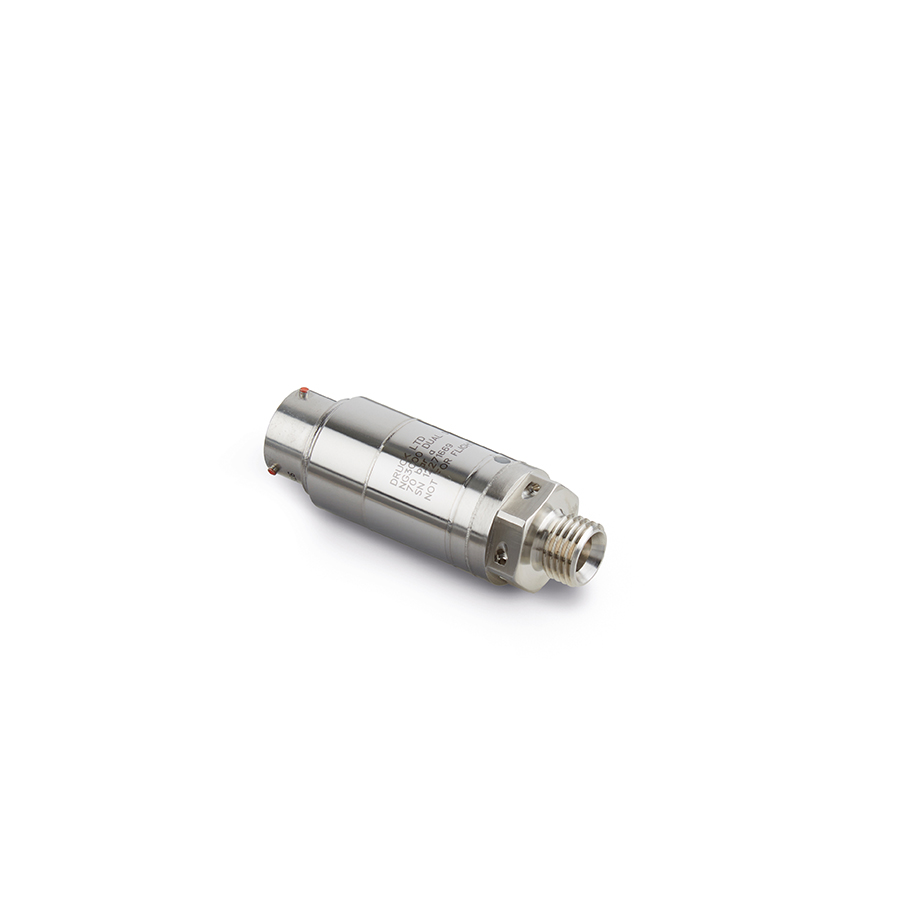

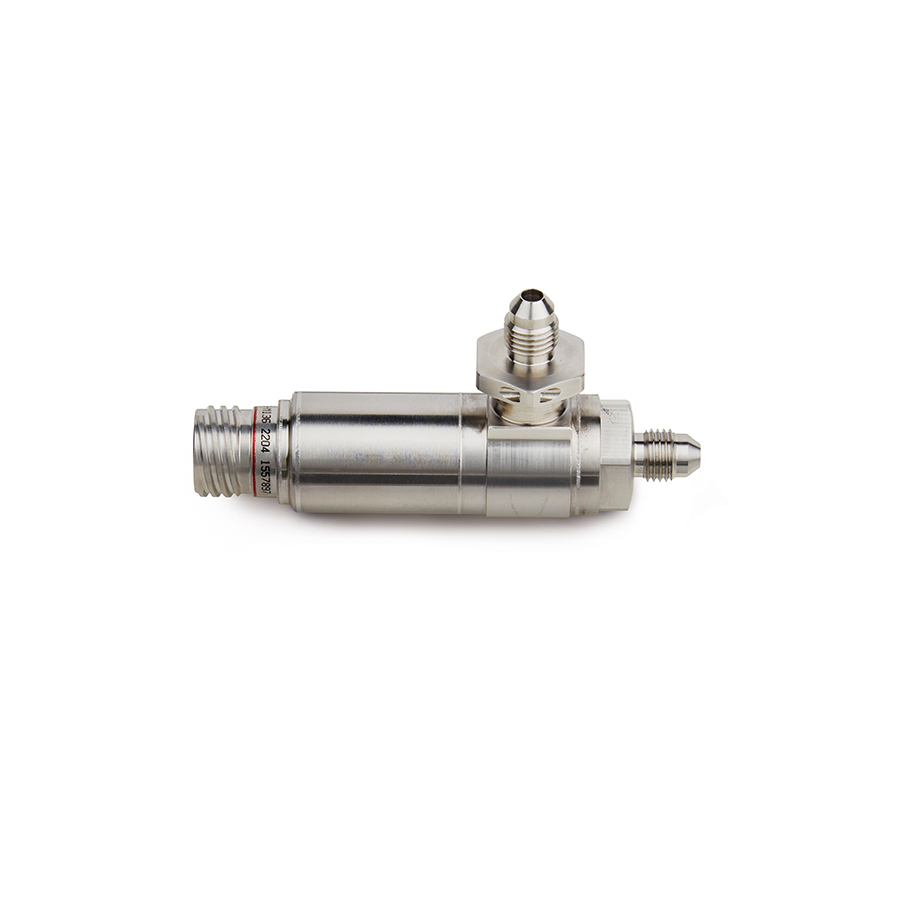

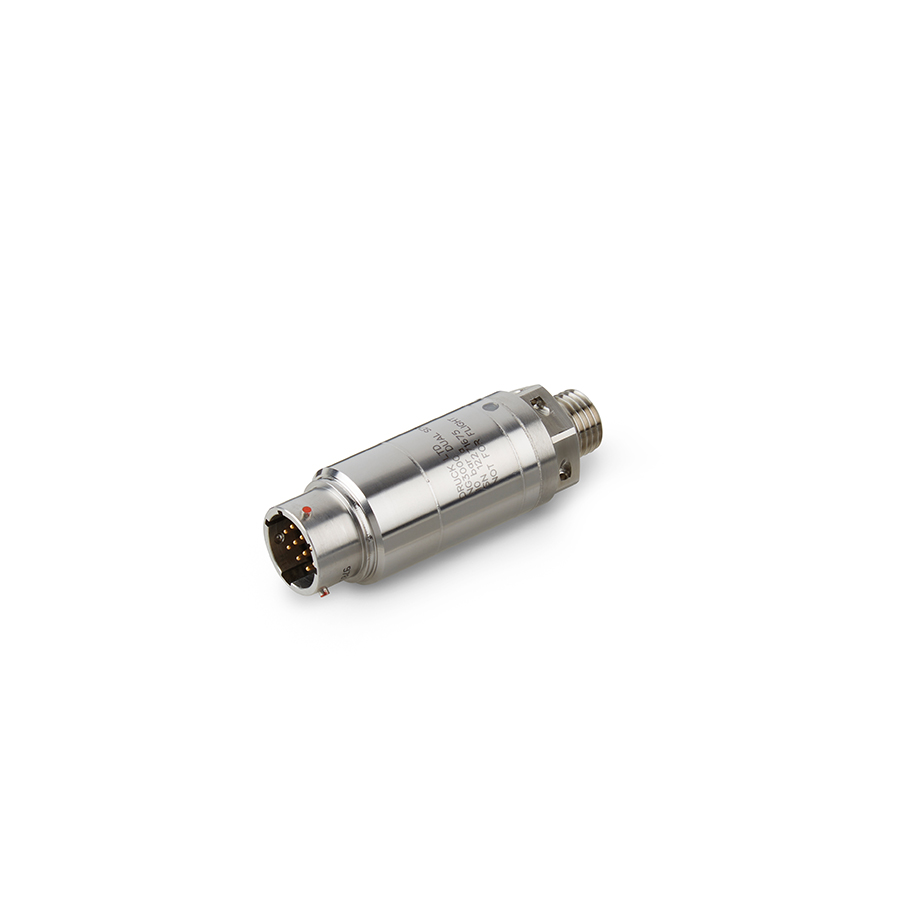

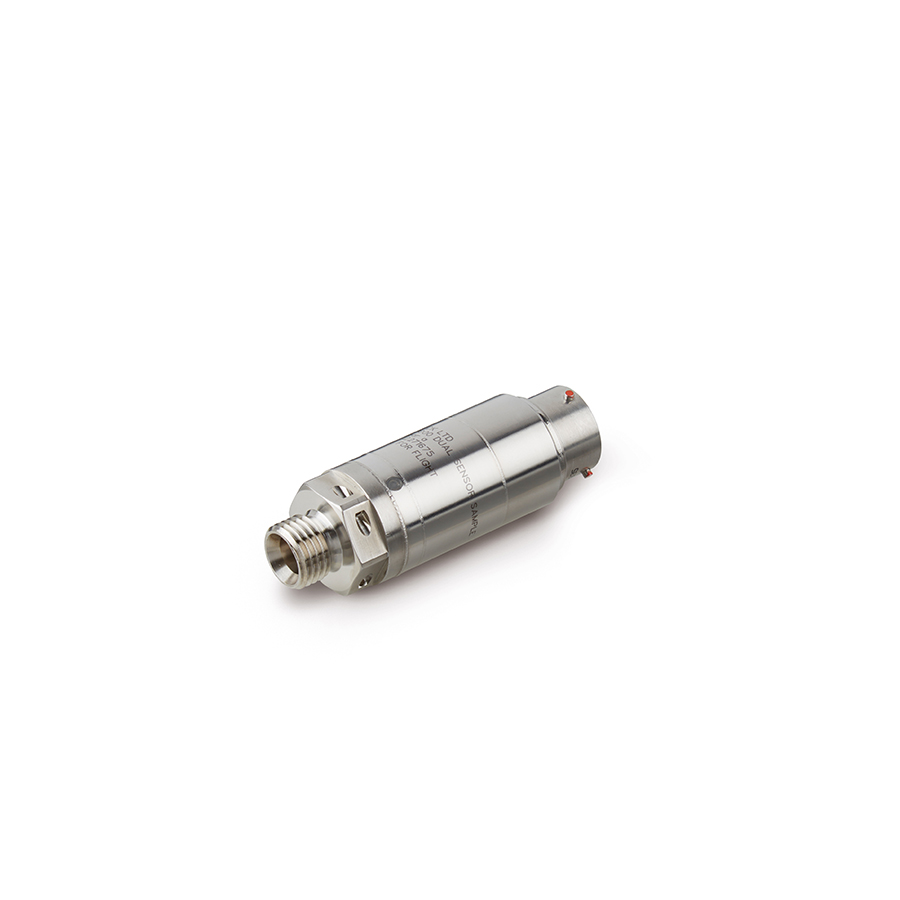

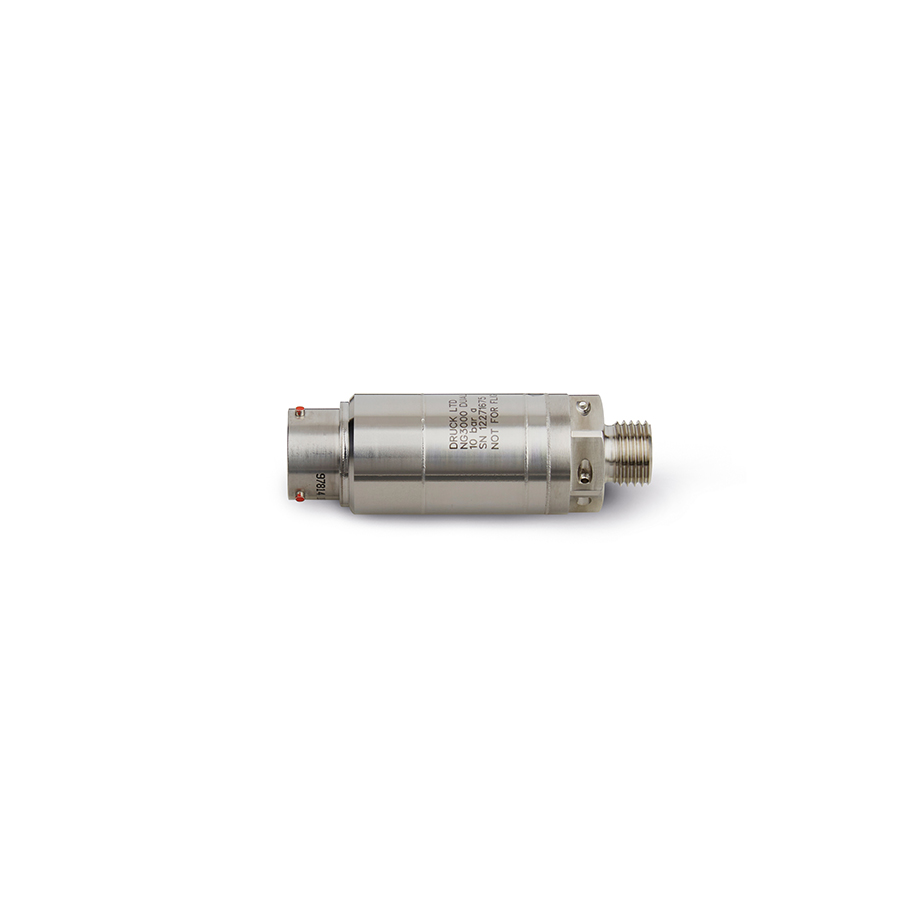

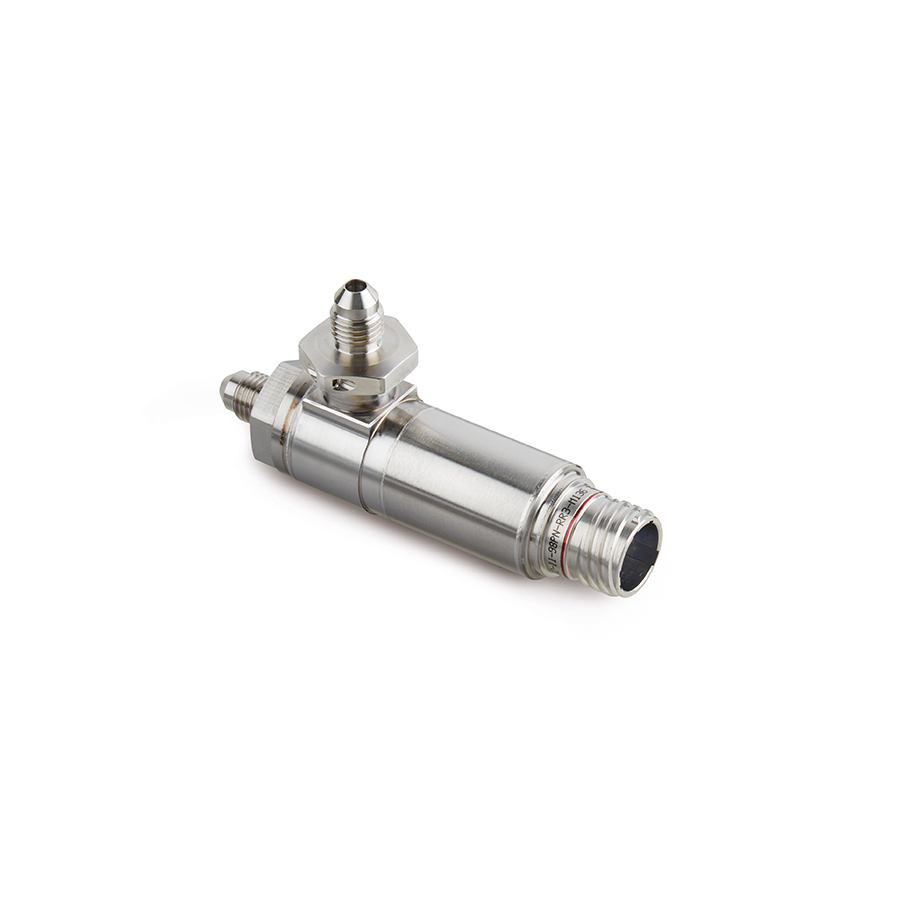

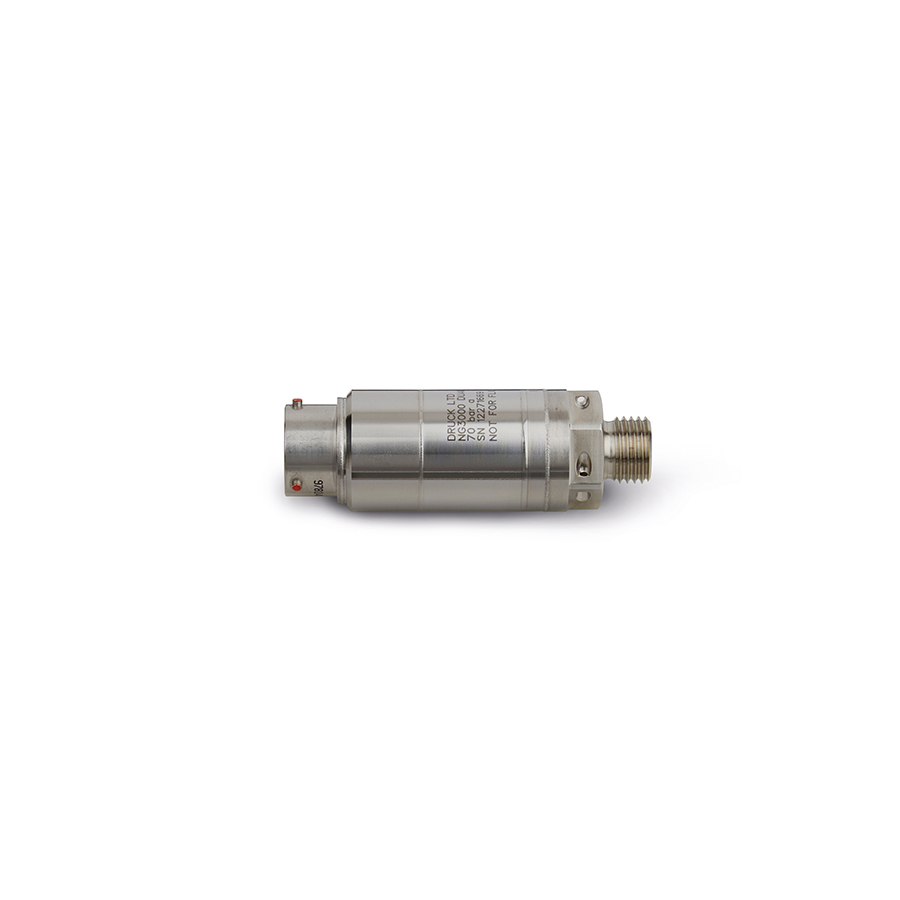

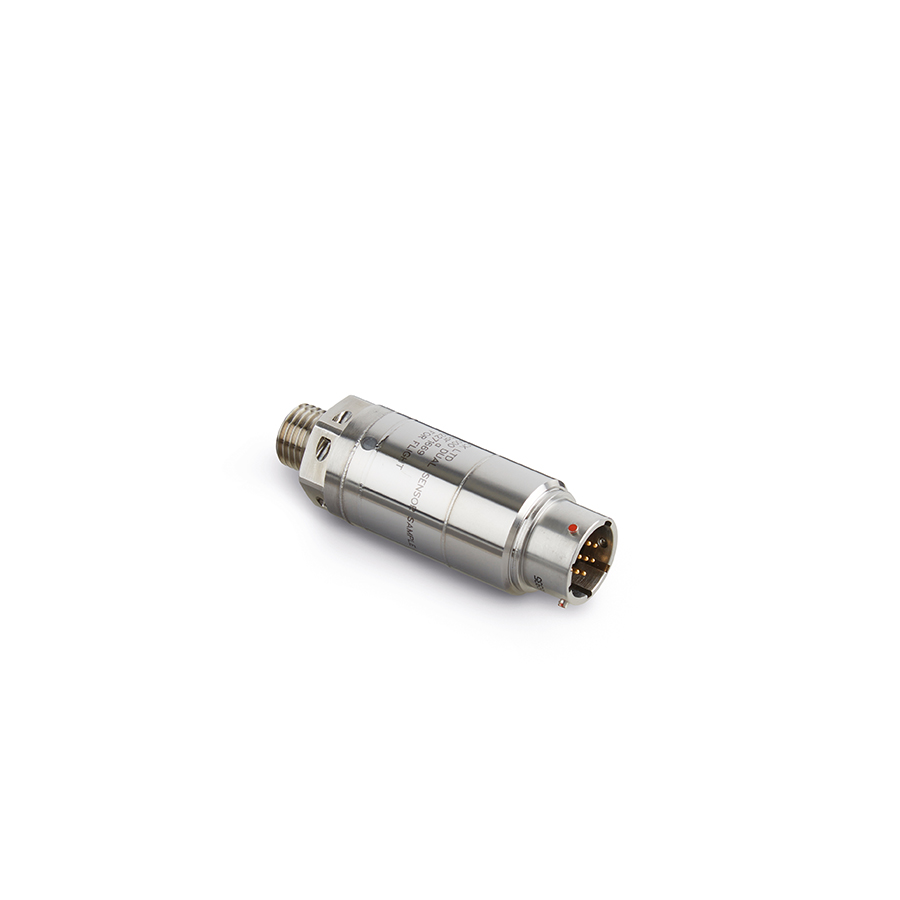

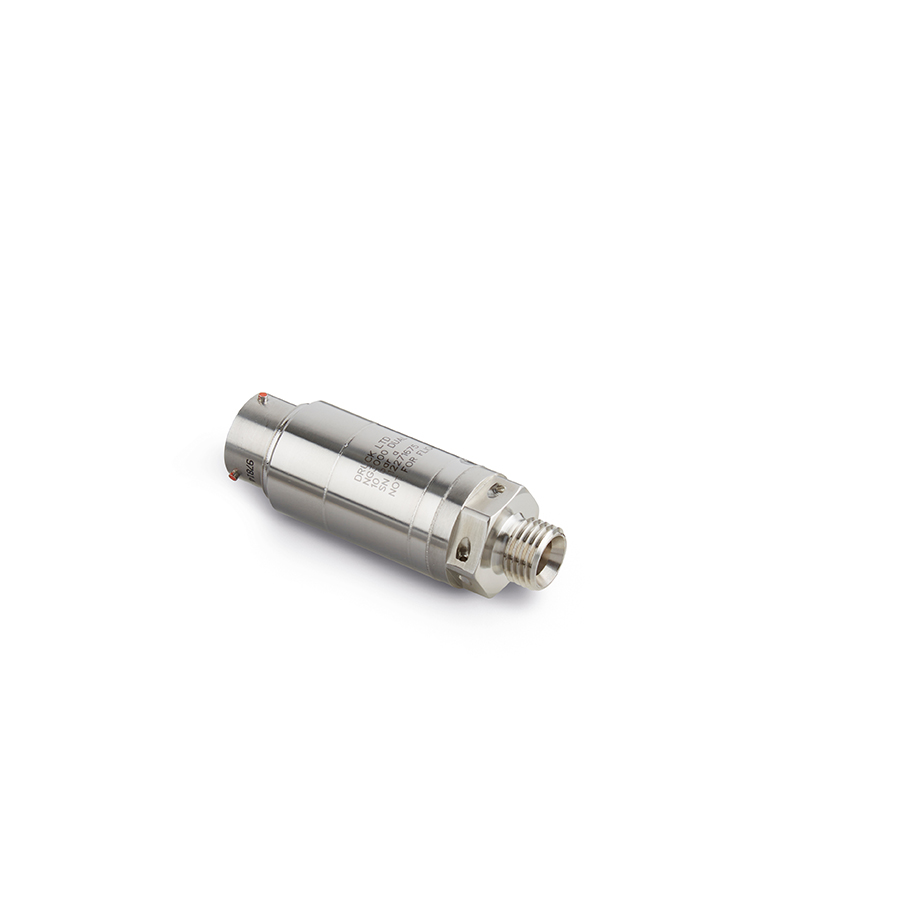

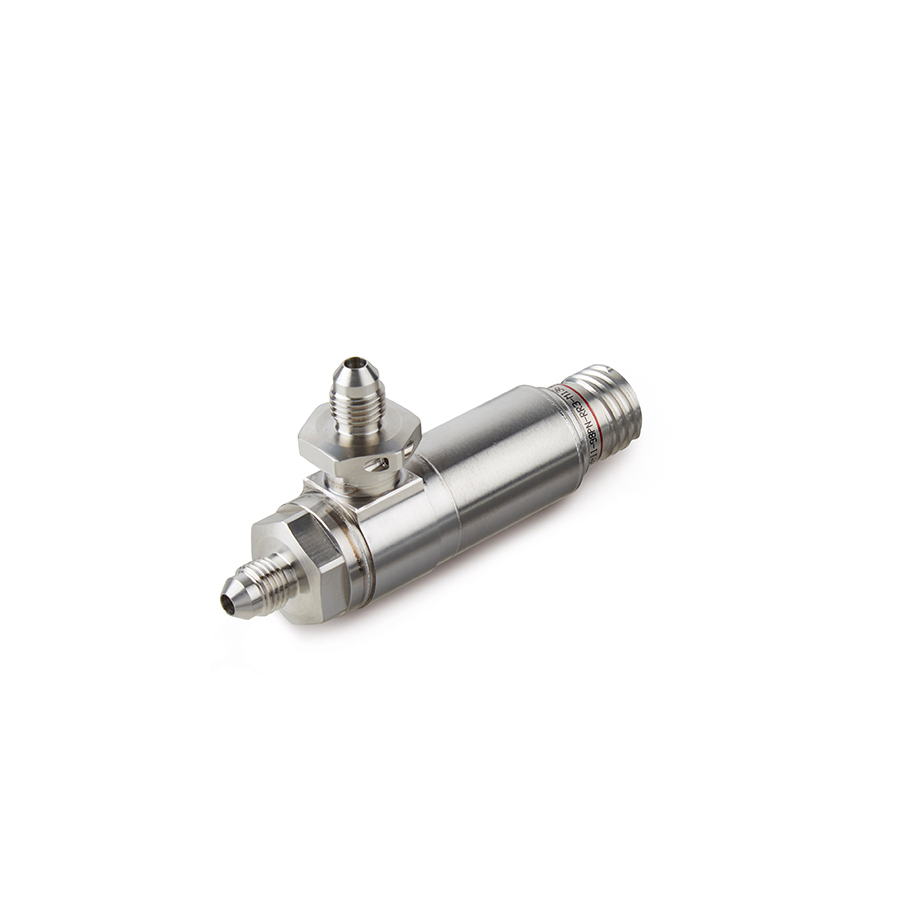

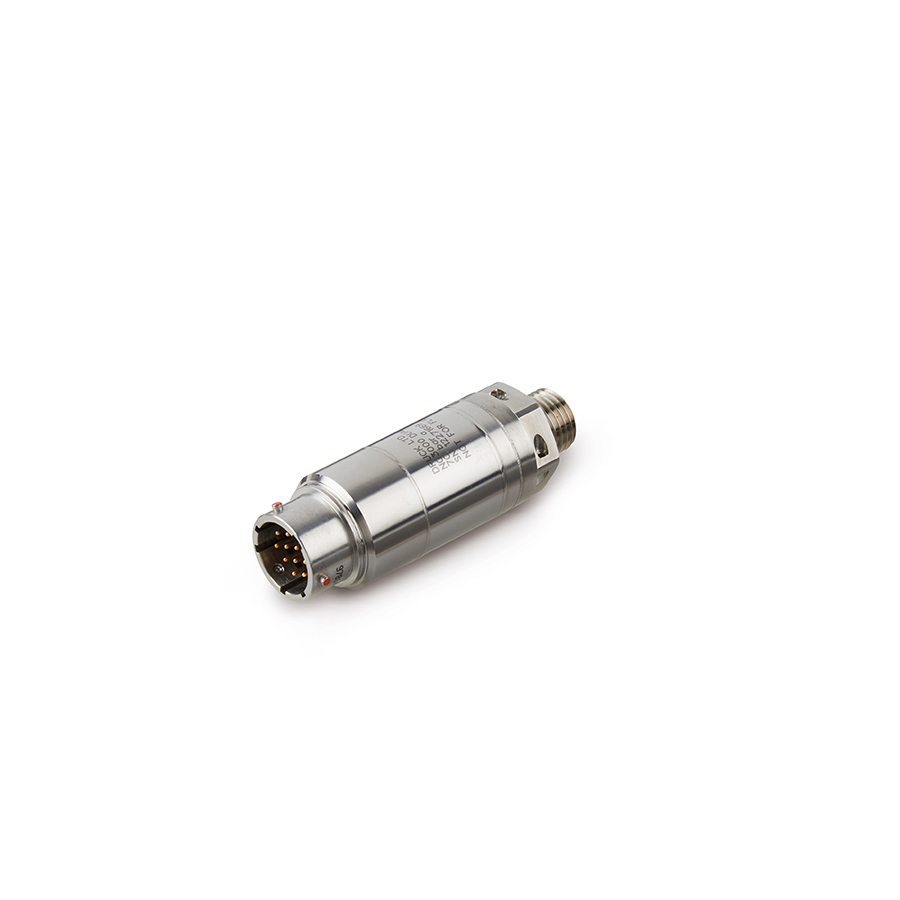

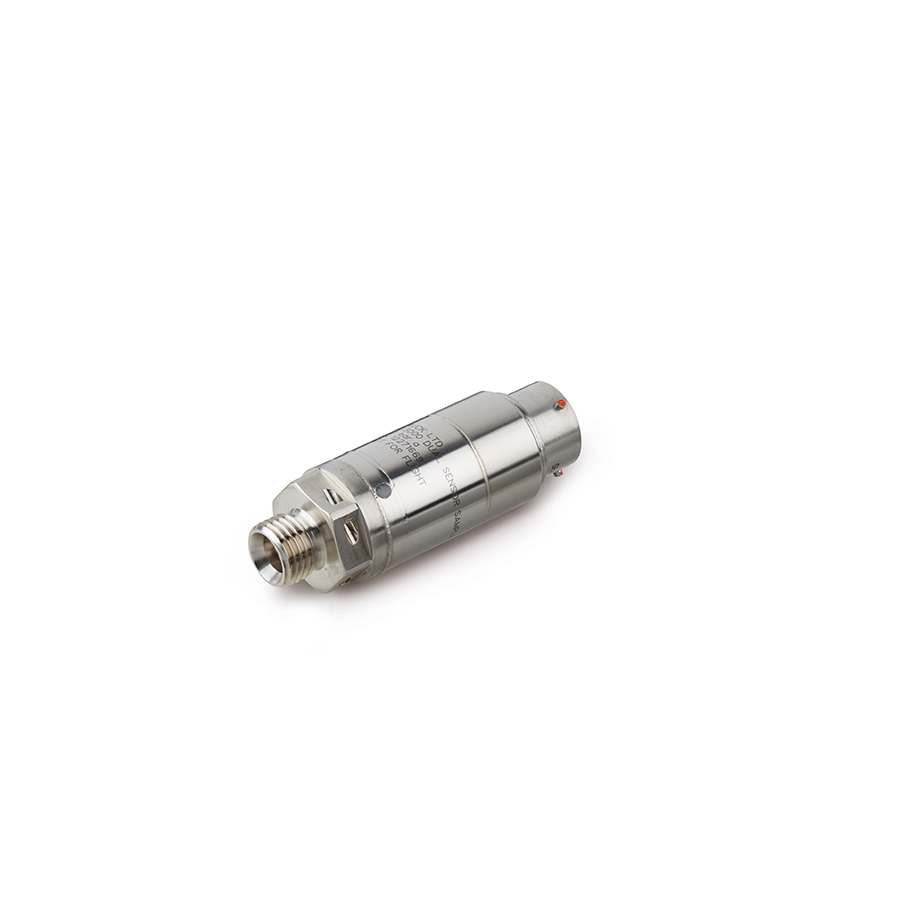

Druck NG3000 – Luft- und Raumfahrt-Drucksensor

NG3000 – Die nächste Generation der 3000er-Serie

Die Plattform der nächsten Generation der 3000er-Serie (NG3000) bietet eine robuste, technisch ausgereifte und kosteneffiziente Lösung. Das Produkt wurde entwickelt und qualifiziert, um die Anforderungen sowohl der zivilen als auch der militärischen Luftfahrt zu erfüllen. Es eignet sich ebenso für aufstrebende Märkte wie Advanced Air Mobility (AAM) und Trägerraketen für Raumfahrtanwendungen.

Die Produktreihe basiert auf der bewährten PTX/PMP3000-Plattform, die im Jahr 2000 eingeführt wurde. Druck Aerospace versorgt die Branche seit über 30 Jahren und verfügt über eine große installierte Basis in vielen namhaften Luftfahrtprogrammen weltweit. Die Erfahrungen aus dieser Zeit, kombiniert mit modernsten Designs und Fertigungsprozessen, ermöglichen technologische Weiterentwicklungen, die in dieser vollständig konfigurierten COTS-Lösung (Commercial Off The Shelf) umgesetzt wurden.

Die Vorteile des COTS-Produkts liegen in der Reduzierung teurer Qualifikationstests und langwieriger Entwicklungszyklen und bieten gleichzeitig Unterstützung für kleinere Programme. Die Produktreihe wurde strengstens geprüft und gemäß den aktuellen Standards RTCA DO-160G sowie militärischen Luftfahrtanforderungen qualifiziert – ergänzt durch zusätzliche Testverfahren über die Standardanforderungen hinaus, um eine zuverlässige Leistung in verschiedensten Anwendungen sicherzustellen.

Anwendungsbereiche

Die Produktvarianten wurden für ein breites Spektrum von Anwendungen unter extremen Bedingungen entwickelt, einschließlich – aber nicht beschränkt auf:

• Triebwerk
• Hydraulische Aktuatoren
• Environmental Control Systems (ECS)
• Auxiliary Power Units (APU)
• Kraftstoffsysteme
• Kühl-/Heizsysteme
• Unbemannte Luftfahrzeuge (UAVs)
• Testanwendungen

Allgemeine Spezifikation

• Wählbare Versorgungsspannung: 5 VDC oder 10 VDC (Ausgangssignal ist ratiometrisch zur Versorgungsspannung)
• Nullpunkt-Offset: Bis zu 10 mV bei 10 V Versorgung, bis zu 5 mV bei 5 V Versorgung
• Standard-Betriebstemperaturbereich: –55 °C bis +150 °C für Druckbereiche ab 350 mbar (5 psi)
• Erweiterter Temperaturbereich: –55 °C bis +177 °C für Druckbereiche ab 700 mbar (10 psi)
• Qualifiziert gemäß RTCA DO-160G (Qualifikationsbericht auf Anfrage erhältlich)
• Isolationswiderstand: >500 MΩ bei 750 VDC zwischen allen verbundenen Pins und dem Gehäuse – auch kanalweise bei Dual-Channel-Sensoren
• Durchschlagsfestigkeit:
  • Single Channel: <1 mA Leckstrom bei 1061 VAC RMS
  • Dual Channel: <1 mA Leckstrom bei 750 VAC RMS
• Elektrischer Anschluss über:
  • 4-/5-/6-polige Stecker (Single Channel)
  • 8-/10-/12-polige Stecker (Dual Channel)
• Eingangswiderstand:
  • Standardtemperatur: ca. 20 kΩ
  • Erweiterte Temperatur: ca. 1,4 kΩ
• Ausgangswiderstand:
  • Standardtemperatur: ca. 5,3 kΩ
  • Erweiterte Temperatur: ca. 600 Ω
• Ansprechzeit: < 0,5 ms
