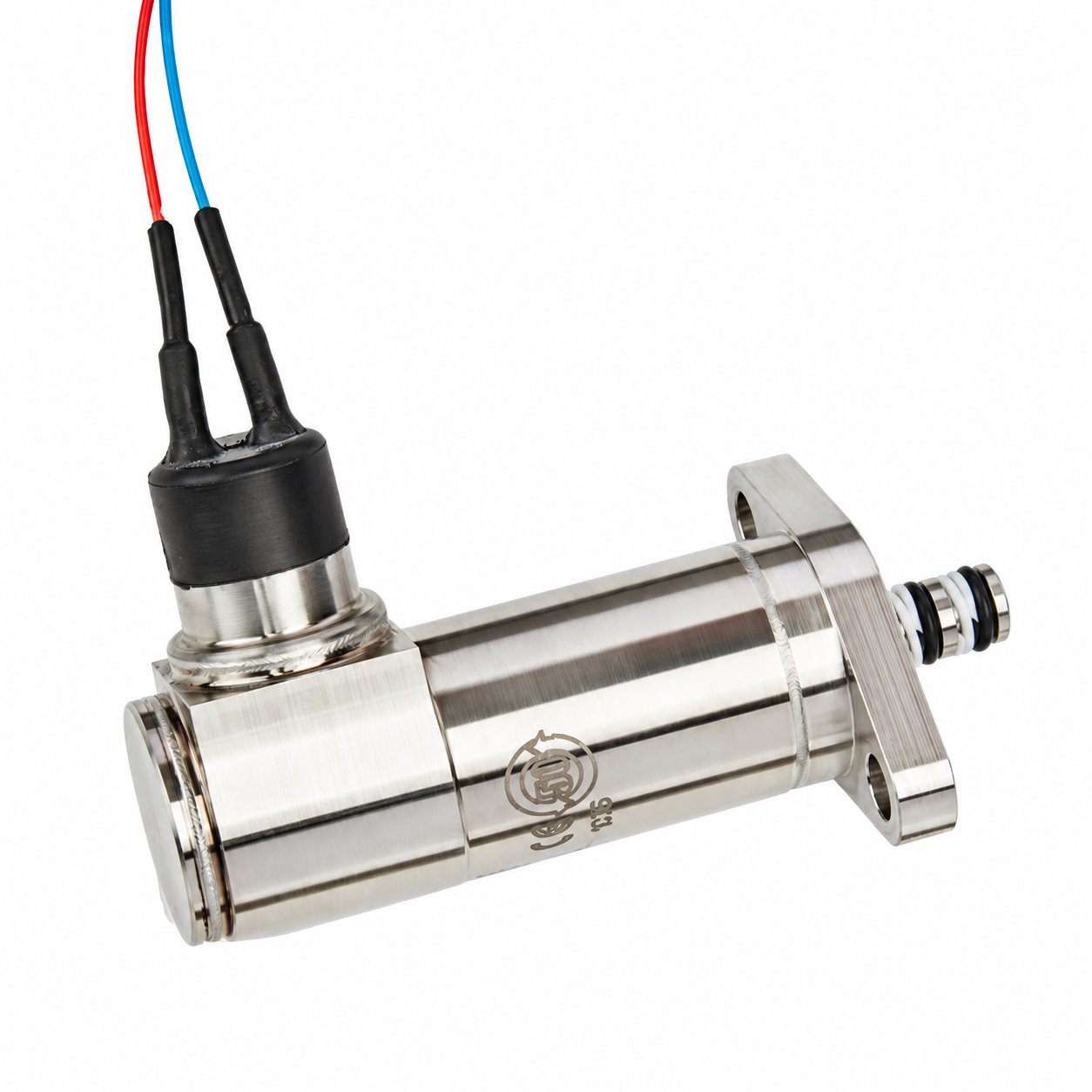

DatenblattDruck PTX300 – Hochleistungs-Drucktransmitter für Subsea-Steuerungssysteme und Offshore-Anwendungen
Der Druck PTX300 ist ein kompakter und hochpräziser Drucktransmitter, der speziell für den langfristigen Einsatz in hydraulischen Unterwasser-Steuerungssystemen entwickelt wurde. Mit einem Messbereichsspektrum bis 1.035 bar, hoher Druckbeständigkeit und vollständig verschweißter Konstruktion erfüllt er die anspruchsvollen Anforderungen moderner Offshore- und Subsea-Anwendungen.
Die PTX300-Serie basiert auf einer ursprünglich für hydraulische Systeme in der Luft- und Raumfahrt entwickelten Sensortechnologie. Sie verwendet mikromechanisch gefertigte piezoresistive Silizium-Drucksensoren, deren Technologie seit Jahrzehnten kontinuierlich weiterentwickelt und unter anspruchsvollen Einsatzbedingungen erprobt wird.
Besondere Konstruktionsmerkmale wie hohe Druckfestigkeit, Schutz vor hydraulischen Drucktransienten und zuverlässige elektrische Verbindungen ermöglichen einen wartungsfreien und langfristig stabilen Betrieb in großen Wassertiefen.
Hohe Druckbeständigkeit für Unterwasseranwendungen
Der PTX300 wurde speziell für den Einsatz in hydraulischen Steuerungssystemen unter Wasser entwickelt. Das Gehäuse widersteht einem externen Umgebungsdruck von bis zu 300 bar, entsprechend einer Wassersäule von etwa 3.000 m.
Die Schutzart IP68 ermöglicht den dauerhaften Unterwassereinsatz innerhalb der spezifizierten Betriebsbedingungen. Das vollständig elektronenstrahlgeschweißte Gehäuse sorgt für eine hohe mechanische Integrität und zuverlässige Abdichtung.
Präzise Druckmessung bis 1.035 bar
Die PTX300-Serie deckt Druckmessbereiche von 70 bis 1.035 bar ab. Die verfügbaren Ausführungen verwenden eine Sealed-Gauge-Druckreferenz.
Die kombinierte Messabweichung aus Nichtlinearität, Hysterese und Wiederholbarkeit beträgt ±0,1 % des Messbereichsendwerts nach der Best-Straight-Line-Methode (BSL).
Die hohe Messgenauigkeit und ausgezeichnete Langzeitstabilität ermöglichen eine zuverlässige Überwachung hydraulischer Drücke auch bei längeren Einsatzzeiten.
Robuste Konstruktion aus Inconel 625 und Edelstahl
Die medienberührten Bauteile bestehen aus Inconel 625 und Edelstahl. Sämtliche Gehäuseverbindungen werden mittels Elektronenstrahlschweißen hergestellt, wodurch eine widerstandsfähige und dauerhaft dichte Konstruktion entsteht.
Die Werkstoffauswahl ermöglicht den Einsatz mit Druckmedien, die mit der vollständig verschweißten Inconel-625- und Edelstahlkonstruktion chemisch verträglich sind.
Schutz gegen Überdruck und hydraulische Drucktransienten
Der PTX300 ist auf hohe hydraulische Belastungen ausgelegt. Die Überdruckprüfung erfolgt mit dem 1,5-fachen Messbereichsendwert.
Der zulässige Überdruck beträgt maximal das 1,5-Fache des Messbereichsendwerts, begrenzt auf höchstens 1.600 bar. Die sekundäre Druckumschließung ist so ausgelegt, dass sie einen Druck bis 1.150 bar ohne Austritt des Druckmediums zurückhält.
Zusätzliche konstruktive Maßnahmen zum Schutz vor hydraulischen Drucktransienten unterstützen die Zuverlässigkeit in dynamisch belasteten Hydrauliksystemen.
4–20-mA-Ausgang für zuverlässige Signalübertragung
Der PTX300 verfügt über ein analoges 4–20-mA-Ausgangssignal in 2-Leiter-Technik. Das Ausgangssignal ist proportional zum eingestellten Druckmessbereich und ermöglicht die Integration in industrielle Steuerungs- und Überwachungssysteme.
Die Versorgungsspannung beträgt 10 bis 32 V DC. Dabei müssen mindestens 10 V DC direkt an den Anschlussklemmen des Transmitters anliegen. Ein integrierter Verpolungsschutz erhöht die Betriebssicherheit.
Hohe Messstabilität und Temperaturkompensation
Die piezoresistive Silizium-Messtechnologie gewährleistet eine hohe Wiederholbarkeit und stabile Messergebnisse. Unter Standardreferenzbedingungen beträgt die maximale angegebene Kalibrieränderung 0,1 % FS pro Jahr.
Der spezifizierte Prozess- und Umgebungstemperaturbereich liegt zwischen -20 und +40 °C. Innerhalb des kompensierten Temperaturbereichs beträgt das Total Error Band (TEB) ±0,5 % FS.
Technische Daten
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Druck |
| Modellreihe | PTX300 |
| Gerätetyp | Unterwasser-Drucktransmitter für Subsea-Hydrauliksysteme |
| Messprinzip | Mikromechanisch gefertigter piezoresistiver Siliziumsensor |
| Messbereiche | 70 bis 1.035 bar (modellabhängig) |
| Druckreferenz | Sealed Gauge (abgedichteter Relativdruck) |
| Genauigkeit | ±0,1 % FS BSL |
| Genauigkeitsangabe | Kombinierte Nichtlinearität, Hysterese und Wiederholbarkeit |
| Nullpunkt- und Spanneinstellung | Nominal ±1 % FS bei 23 °C |
| Langzeitstabilität | Kalibrieränderung maximal 0,1 % FS/Jahr unter Standardreferenzbedingungen |
| Überdruckprüfung | 1,5 x FS |
| Überdruckgrenze | 1,5 x FS, maximal 1.600 bar |
| Sekundäre Druckumschließung | Bis 1.150 bar ohne Austritt des Druckmediums |
| Externer Umgebungsdruck | Bis 300 bar |
| Maximale Wassertiefe | 3.000 m H₂O |
| Ausgangssignal | 4–20 mA, 2-Leiter-Technik |
| Versorgungsspannung | 10–32 V DC |
| Minimale Klemmenspannung | 10 V DC |
| Versorgungsspannungseinfluss | < 0,005 % FS/V |
| Isolationswiderstand | > 100 MΩ bei 500 V DC |
| Verpolungsschutz | Vorhanden |
| Prozess-/Umgebungstemperatur | -20 bis +40 °C |
| Kompensierter Temperaturbereich | -20 bis +40 °C |
| Lagertemperatur | -30 bis +50 °C |
| Temperatureinfluss (TEB) | ±0,5 % FS |
| Medienberührte Werkstoffe | Inconel 625 und Edelstahl |
| Gehäusekonstruktion | Vollständig elektronenstrahlgeschweißt |
| Prozessanschluss | Face- oder Spigot-Ausführung mit O-Ring-Dichtung |
| Elektrischer Anschluss | 3 m Anschlusskabel mit vorbereiteten, verzinnten Leitungsenden |
| Kabeltyp | Raychem FLHTC0311-0.35 |
| Schutzart | IP68 |
| Gewicht | Ca. 270 g (Nennwert) |
| Kennzeichnung | CE und China-RoHS-Kennzeichnung (50 Jahre) |
| Wartung | Wartungsfreie Konstruktion |
Typische Anwendungsbereiche
Subsea-Hydrauliksysteme
Präzise Drucküberwachung in hydraulischen Unterwasser-Steuerungssystemen und Offshore-Anlagen mit hohen Anforderungen an Druckfestigkeit und Langzeitzuverlässigkeit.
Offshore-Öl- und Gasförderung
Einsatz in hydraulischen Steuerungskreisen und Unterwasserinstallationen zur zuverlässigen Erfassung hoher Betriebsdrücke.
Unterwasser-Steuermodule
Integration in Subsea Control Modules zur kontinuierlichen Überwachung hydraulischer Drücke bei hohen externen Umgebungsdrücken.
Hochdruck-Hydraulikanwendungen
Druckmessung in anspruchsvollen hydraulischen Systemen mit starken Druckbelastungen und möglichen Drucktransienten.
Langzeitüberwachung in großen Wassertiefen
Wartungsarme beziehungsweise wartungsfreie Drucküberwachung in Unterwasseranlagen bis zur spezifizierten Wassertiefe von 3.000 m.
Fazit
Der Druck PTX300 verbindet präzise piezoresistive Druckmesstechnik mit einer besonders robusten, vollständig elektronenstrahlgeschweißten Konstruktion. Mit Messbereichen bis 1.035 bar, einer externen Druckfestigkeit von 300 bar, Schutzart IP68 und hoher Langzeitstabilität ist er eine zuverlässige Lösung für anspruchsvolle Subsea-Hydraulik- und Offshore-Anwendungen.
