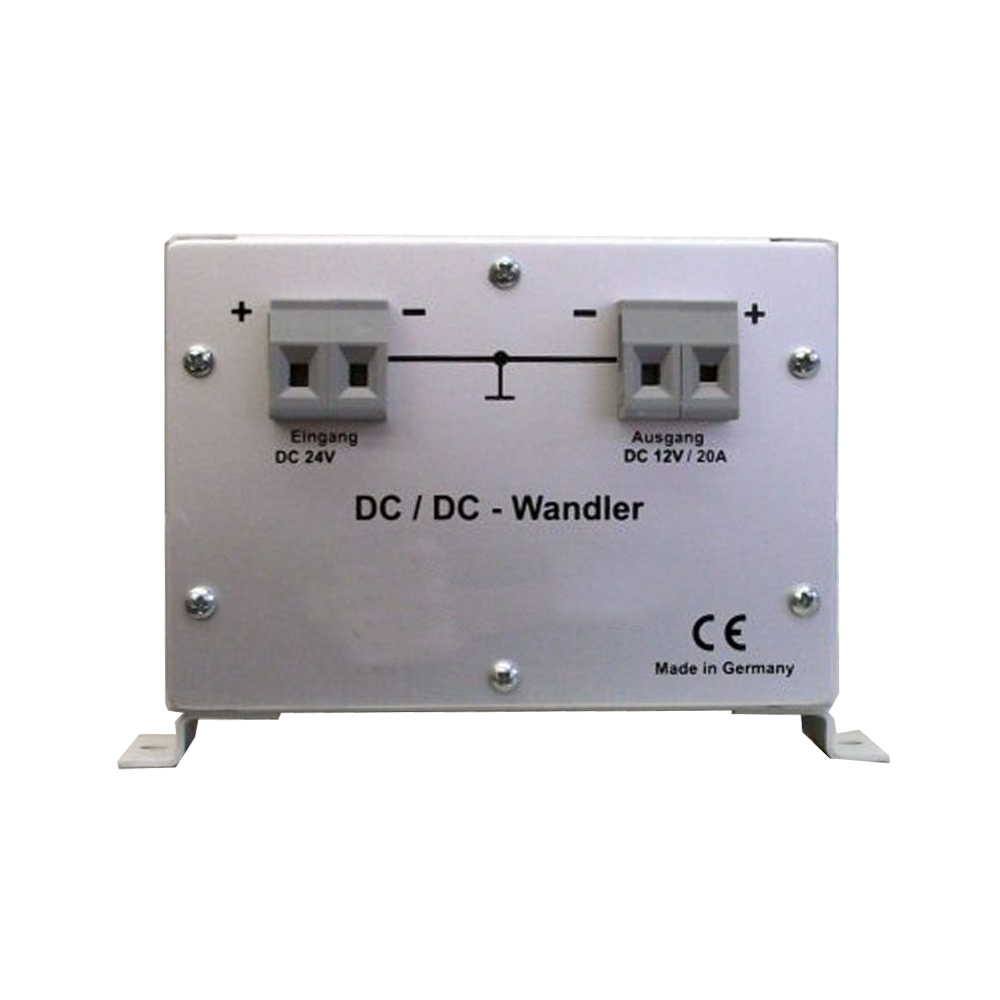

DatenblattDie getakteten DC-DC-Wandler der Typen 2218.2 bis 2218.8 sind kompakte Spannungswandler für die Wandmontage. Sie eignen sich für industrielle Anwendungen, mobile Bordnetze und technische Anlagen, bei denen aus einer vorhandenen Gleichspannung eine definierte Ausgangsspannung bereitgestellt werden soll.
Die Baureihe deckt eine Nennleistung von 60 bis 240 W ab. Je nach Ausführung stehen Eingangsnennspannungen von 24 VDC, 48 VDC oder 60 VDC zur Verfügung. Die Eingangsspannungsbereiche liegen je nach Typ bei 18 bis 28 VDC, 42 bis 56 VDC oder 50 bis 70 VDC.
Ausgangsseitig sind Varianten mit 5 VDC, 12 VDC oder 24 VDC verfügbar. Die Geräte liefern je nach Ausführung Ausgangsströme von 5 A, 10 A oder 20 A. Die Ausgangsspannung ist stabilisiert und die CV-Restwelligkeit beträgt 50 mV.
Die Wandler sind kurzschlussgeschützt und besitzen keine galvanische Trennung zwischen Eingang und Ausgang. Die Ausregelzeit bei Laständerungen von 10 bis 100 % beträgt 1,5 ms. Je nach Gerätetyp erfolgt die Kühlung über Konvektion oder über einen Lüfter.
Die meisten Ausführungen besitzen den Schutzgrad IP30 und die Schutzklasse III. Der Typ 2218.8 ist mit einem Alu-Druckgussgehäuse ausgestattet und erreicht den Schutzgrad IP65. Die elektrischen Anschlüsse erfolgen je nach Typ über 6,3-mm-Flachstecker, M6-Bolzen oder Kabel.
| Produkt | DC-DC-Wandler getaktet |
| Gerätetyp | Spannungswandler / Schaltregler |
| Montage | Wandmontage |
| Nennleistung | 60 bis 240 W |
| Ausführungen | Typ 2218.2 / 2218.3 / 2218.4 / 2218.5 / 2218.52 / 2218.6 / 2218.61 / 2218.7 / 2218.8 |
| Eingangsnennspannung Typ 2218.2 / 2218.3 | 24 VDC |
| Eingangsnennspannung Typ 2218.4 / 2218.5 / 2218.52 / 2218.8 | 48 VDC |
| Eingangsnennspannung Typ 2218.6 | 60 VDC |
| Eingangsnennspannung Typ 2218.61 / 2218.7 | 24 VDC |
| Eingangsspannungsbereich | 18 bis 28 VDC / 42 bis 56 VDC / 50 bis 70 VDC je nach Ausführung |
| Ausgangsspannung Typ 2218.2 / 2218.4 / 2218.52 / 2218.61 | 12 VDC |
| Ausgangsspannung Typ 2218.3 / 2218.5 | 5 VDC |
| Ausgangsspannung Typ 2218.6 / 2218.7 / 2218.8 | 24 VDC |
| Ausgangsstrom | 5 A, 10 A oder 20 A je nach Ausführung |
| Stabilität Ua bei Änderung Ue | 40 mV oder 50 mV je nach Typ |
| CV-Stabilität Last 0-100 % | 250 mV |
| CV-Restwelligkeit Ueff | 50 mV |
| Leerlaufstromaufnahme | 30 mA, 40 mA oder < 60 mA je nach Ausführung |
| Stromaufnahme Volllast | 1,8 A bis 11 A je nach Ausführung |
| Sicherung | 4 A, 6,3 A oder 2 x T6,3 A je nach Ausführung |
| Ausregelzeit Last 10-100 % | 1,5 ms |
| Kühlung | Konvektion oder Lüfter je nach Typ |
| Betriebstemperatur | 0 bis 35 °C |
| Max. relative Luftfeuchte | 85 % bei 35 °C |
| Abmessungen | 150 x 85 x 65 mm / 150 x 112 x 87 mm / 145 x 98 x 230 mm / 121 x 55 x 171 mm je nach Typ |
| Gewicht | 0,7 kg, 0,75 kg, 1,0 kg oder 1,0 kg je nach Ausführung |
| Besonderheiten | E1-Zulassung bei Typ 2218.2, elektrischer Überlastschutz, parallel schaltbar, Typ 2218.8 mit Alu-Druckgussgehäuse |
| Schutzgrad / Schutzklasse | IP30 / III, Typ 2218.8 mit IP65 |
| Elektrische Anschlüsse Eingang | 6,3-mm-Flachstecker, M6-Bolzen oder Kabel je nach Typ |
| Elektrische Anschlüsse Ausgang | 6,3-mm-Flachstecker, M6-Bolzen oder Kabel je nach Typ |
| Funkentstörung | DIN VDE 0875 T 3 G |
