DatenblattAnwendungen
- Für Gase, Druckluft, Dampf, flüssige, pastöse und pulvrige Medien
- Reinstdampfsysteme zur SIP
- Hydrostatische Füllstandsmessung
- Unterdrucküberwachung z. B. Vakuumförderer, Pumpenüberwachung
- Nahrungsmittel- und Getränkeherstellung, Pharmaindustrie, Biotechnologie, Sterile Verfahrenstechnik
Beschreibung

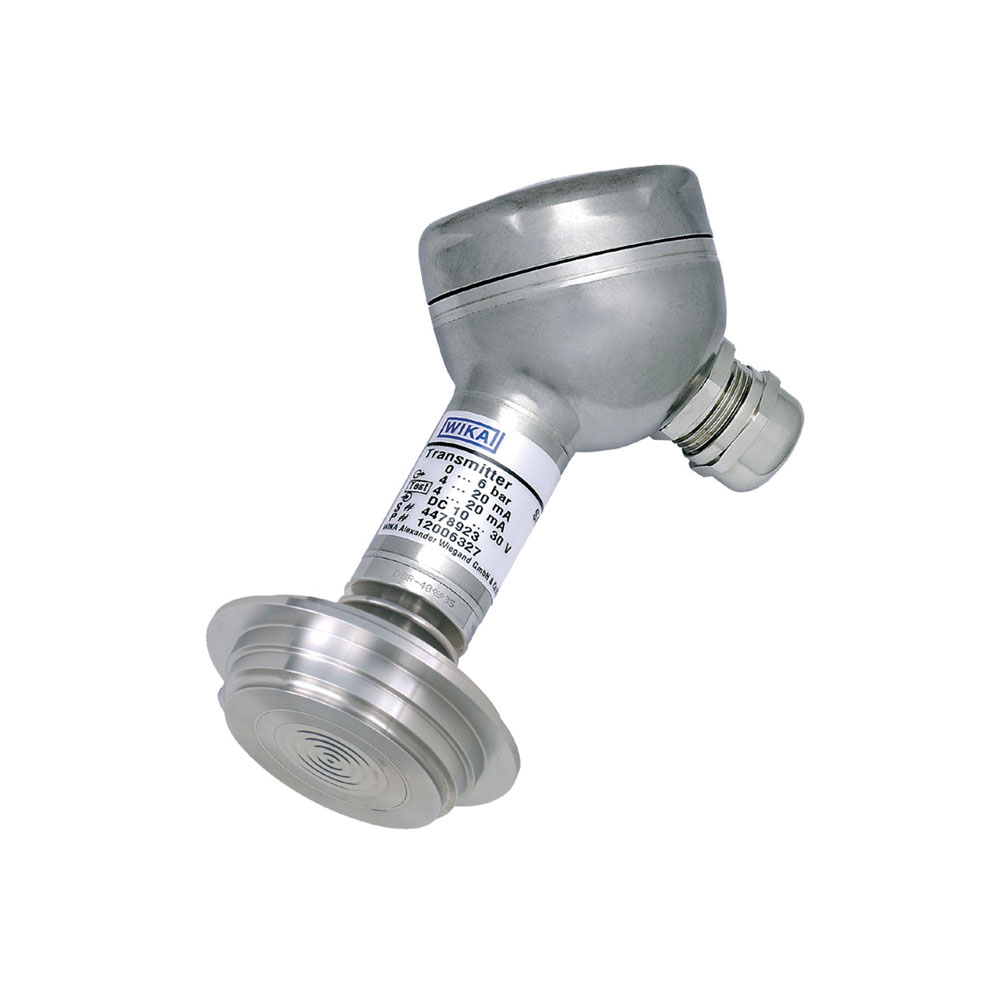

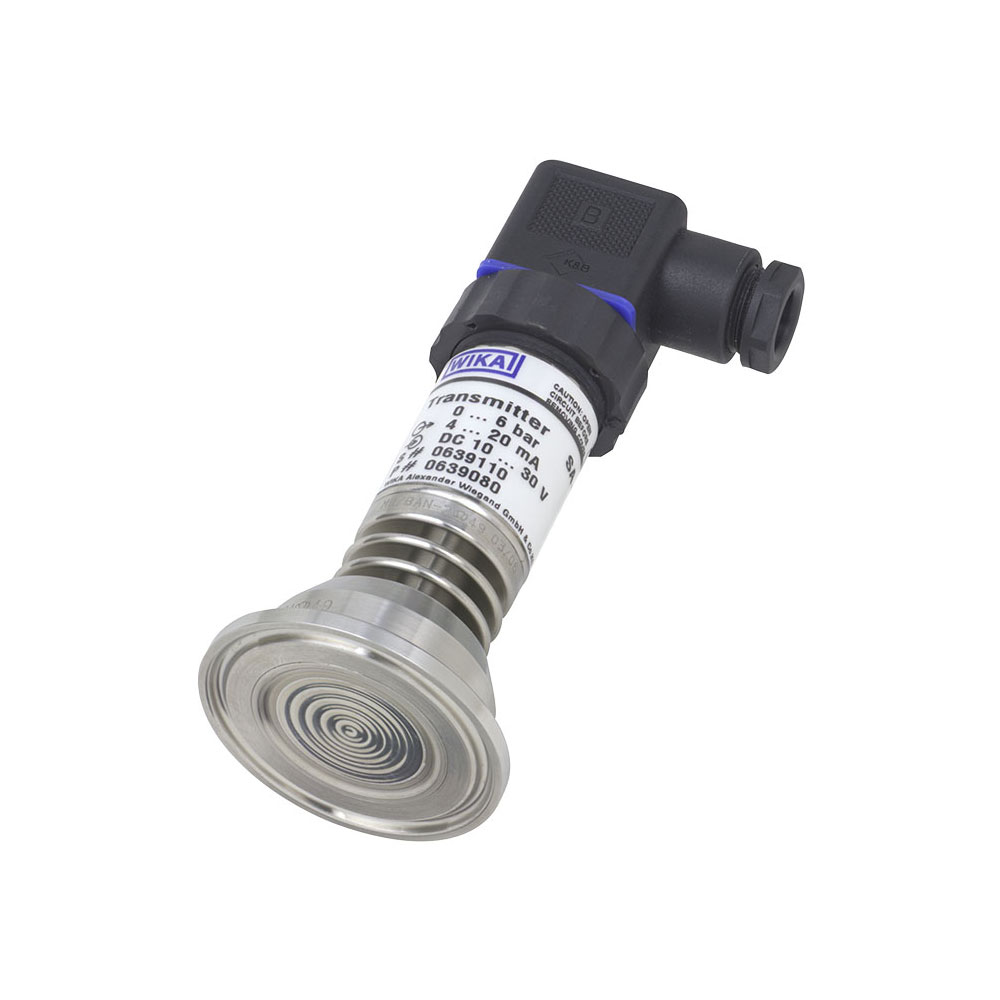

Der Druckmessumformer SA-11 ist speziell für die Anforderungen in der Nahrungs- und Genussmittelindustrie sowie pharmazeutischen Industrie und Biotechnologie konzipiert. Besonders für die im Rahmen von CIP/SIP-Reinigungsprozessen auftretenden Bedingungen, wie chemische Beständigkeit gegenüber Reinigungslösungen sowie erhöhte Temperaturen, ist der Druckmessumformer SA-11 sehr gut geeignet.
Die frontbündige Membrane ist mit dem Prozessanschluss direkt verschweißt. Somit ist eine spaltfreie Verbindung zwischen dem Prozessanschluss und der Messzelle realisiert, zusätzliche Dichtungen entfallen.
Für eine totraumfreie Instrumentierung stehen aseptische Prozessanschlüsse (Clamp, Gewinde, VARIVENT ® und NEUMO®) zur Verfügung.
Der Druckmessumformer SA-11 erfüllt in idealer Weise die hohen Anforderungen in der sterilen Verfahrenstechnik und ist EHEDG zertifiziert. Außerdem ist der SA-11 mit dem 3-A-Symbol und aktueller Versionsnummer gekennzeichnet, da er gemäß Prüfung durch eine unabhängige Instanz (Third Party Verification) dem 3-A-Standard entspricht.
Aufbau
Eine Membrane aus CrNi-Stahl 1.4435 trennt das Prozessmedium vom Druckmessgerät frontbündig ab.
Der Prozessdruck wird hydrostatisch von der Membrane mittels einer FDA zugelassenen Füllflüssigkeit auf einen piezoresistiven Sensor übertragen.
Der Messbereich reicht von 0 … 250 mbar bis zu 0 … 25 bar.
Der Druckmessumformer SA-11 wird mit Gleichspannung von 10 (14) … 30 V versorgt. Als elektronische Ausgangssignale stehen 4 … 20 mA, 0 … 20 mA bzw. 0 … 10 V Ausgänge zur Verfügung.
Ein CrNi-Stahl-Gehäuse mit Schutzart bis zu IP 68 bietet sicheren Schutz für die Außenreinigung mit Spritzwasser und ermöglicht den Einsatz in Nassräumen. Durch die integrierte Kühlstrecke sind Prozesstemperaturen bis 150 °C realisierbar.
