Alle Ventile und Ventilblöcke sowie unsere Double Block & Bleed Kugelhähne sind für einen bis zu 100%igen Wasserstoff-Einsatz geeignet. Sprich, unsere Instrumentierungsarmaturen und Rohrleitungs- armaturen können auch bei Erdgas-Anwendungen mit beispielsweise einer 20%igen Wasserstoff-Beimischung sicher eingesetzt werden. Diese Eigenschaft ist vor allem für Erdgasanlagenbetreiber und Gasnetzbetreiber von Interesse, die Ihre Erdgas-Pipelines für Wasserstoff umrüsten möchten.
 Datenblatt |
- Die hochwertige Bearbeitung garantiert reibungslosen Betrieb mit geringem Drehmoment und wenig Verschleiß
- Geprüfte Dichtheit nach BS 6755 / ISO 5208 Leckrate A
- Große Auswahl an Werkstoffen und Konfigurationen verfügbar
- Kundenspezifische Kombination aus Ventilen und Geräten (Hook-up) auf Anfrage
|
Datenblatt
|
- Einteiliges Design
- Lasermarkiert zur Identifikation
- Große Auswahl an Werkstoffen und Konfigurationen verfügbar
- Kundenspezifische Kombination aus Adaptern, Fittings, Ventilen und Messgeräten (Geräte-Hook-up) auf Anfrage
|
Datenblatt
|
- Verschleißarme Ausführung durch nichtdrehende Spindelspitze im Ventiloberteil
- Niedriges Drehmoment und einwandfreier Betrieb des Ventilgriffs auch bei hohem Druck
- Erhöhte Sicherheit durch ausblassichere Ventiloberteil-Ausführung
- Kundenspezifische Kombination aus Ventilen und Geräten (Hook-up) auf Anfrage
- Standardisierte Achsabstände 37 mm und 54 mm passend für WIKA-Differenzdruckmanometer und marktübliche Prozesstransmitter
|
Datenblatt
|
|
Bedienungsanleitung
|
- Form A mit Spannmuffe nach DIN 16 283
- Form B mit drehbarer Muffe und Schaft für Messgerätehalter
- Anschluß: G 1/2 oder M20 x 1,5
- Gehäusewerkstoff : Messing, Stahl, Edelstahl
- PN in bar : 250, 400
- Temperaturbereich: -20...+200°C
| Datenblatt |
- Form A mit Spannmuffe nach DIN 16 283
- Form B mit drehbarer Muffe und Schaft für Messgerätehalter
- Anschluß: G 1/2 oder M20 x 1,5
- Gehäusewerkstoff : Messing, Stahl, Edelstahl
- PN in bar : 250, 400
- Temperaturbereich: -20...+200°C
| Datenblatt |

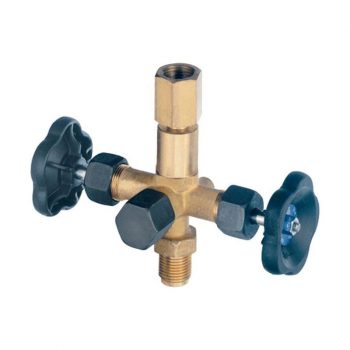

- Form A mit Spannmuffe nach DIN 16 283
- Form B mit drehbarer Muffe und Schaft für Messgerätehalter
- Anschluß: G 1/2 oder M20 x 1,5
- Gehäusewerkstoff : Messing, Stahl, Edelstahl
- PN in bar : 250, 400
- Temperaturbereich: -20...+200°C
| Datenblatt |
- Form A mit Spannmuffe nach DIN 16 283
- Form B mit drehbarer Muffe und Schaft für Messgerätehalter
- Anschluß: G 1/2 oder M20 x 1,5
- Gehäusewerkstoff : Messing, Stahl, Edelstahl
- PN in bar : 250, 400
- Temperaturbereich: -20...+200°C
|
Datenblatt
|
|
Datenblatt
|
- Barstock-Ventilkörper
- Direktmontage oder zum Einbau in die Wirkdruckleitung
- Konus mit metallischem Sitz
- Werkstoff Edelstahl 1.4401
- Metrischer Messbereich Max.: 400 bar
- Imperialer Messbereich Max.: 6.000 psi
|
Datenblatt
|
- Barstock-Ventilkörper
- Direktmontage, anflanschbar oder zum Einbau in die Wirkdruckleitung
- Konus mit metallischem Sitz
- Werkstoff Edelstahl 1.4401
- Metrischer Messbereich Max.: 420 bar
- Imperialer Messbereich Max.: 6.000 psi
|
Datenblatt
|
- Barstock-Ventilkörper
- Direkt, optional Montagesatz für Wand- bzw. 2“ Rohrmontage
- Konus mit metallischem Sitz
- Werkstoff Edelstahl 1.4401
- Metrischer Messbereich Max.: 420 bar
- Imperialer Messbereich Max.: 6.000 psi
|
Datenblatt
|
- Spannmuffe: G 1/2, G 1/4
- Zapfen: G 1/2, G 1/4
- PN in bar : 16, 25
- Material: Messing
- DIN : 16 260, 16 262
|
Datenblatt
|
- Barstock-Ventilkörper
- Direktmontage, optional Montagesatz für Wandmontage
- Konus mit metallischem Sitz
- Werkstoff Edelstahl 1.4401
- Metrischer Messbereich Max.: 420 bar
- Imperialer Messbereich Max.: 6.000 psi
|
Datenblatt
|
Absperrventile & Hähne für Manometer – sicher trennen, entlüften, prüfen
Absperrventile und Manometerhähne sind die robuste Schnittstelle zwischen Prozess und Anzeige. Sie ermöglichen das sichere Absperren, Entlüften/Ablassen und die drucklose Demontage von Manometern, Digitalmanometern und Druckschaltern – ohne die Anlage stillzulegen. Erhältlich in Messing, Edelstahl 316/316L und Sonderwerkstoffen, mit G- und NPT-Gewinden, optional mit Prüf-/Entlüftanschluss, Rückschlagfunktion oder Vandalismusschutz.
ICS Schneider Messtechnik unterstützt bei Werkstoffauswahl, Dichtkonzepten, Druck-/Temperaturauslegung und stellt auf Wunsch vormontierte Sets mit Halterung, Dichtungen und Zertifikaten bereit – für langlebige, dichte und revisionssichere Messstellen.
FAQ zu Absperrventilen & Hähnen für Manometer
Antworten zur Auswahl, Montage, Dichtheit, Druck-/Temperaturbereich, Hygiene/Ex, Wartung und Praxis-Tipps.
Wofür benötige ich ein Absperrventil am Manometer?
Zum sicheren Trennen vom Prozess für Tausch/Kalibrierung, zum Entlüften/Entwässern und zur Schutzfunktion gegen Druckstöße durch langsames Öffnen.
Ventil oder Hahn – was ist der Unterschied?
| Ausführung | Vorteil | Typischer Einsatz |
|---|---|---|
| Nadelventil | Feindosiertes Öffnen, hohe Dichtheit | Prozessindustrie, höhere Drücke |
| Hahn (Kugelhahn/Manometerhahn) | Schnelle Bedienung, kompakt | HLK, Versorgung, Servicepunkte |
Welche Anschlüsse sind üblich?
| Gewinde | Norm | Hinweis |
|---|---|---|
| G 1/4, G 1/2 | ISO 228 (BSPP) | Flachdichtung/Metallische Dichtung möglich |
| ¼" NPT, ½" NPT | ASME B1.20.1 | Kegelgewinde – PTFE-Band/Paste verwenden |
Welcher Werkstoff passt zu meinem Medium?
Messing für neutrale Medien (Luft/Wasser/Öl), 316/316L für Chemie/Prozess, Hastelloy®/Monel® für aggressive Medien. Dichtungen passend wählen (FKM/EPDM/PTFE/FFKM).
Welche Druck- und Temperaturbereiche sind typisch?
Richtwerte: bis 250–420 bar (Edelstahl) und −20…+200 °C je nach Sitz/Dichtung. Datenblatt des jeweiligen Modells beachten.
Wie verhindere ich Leckagen bei NPT-Verbindungen?
- Saubere, unbeschädigte Gewinde verwenden.
- PTFE-Band (in Flussrichtung) oder zugelassene Paste nutzen.
- Drehmoment nach Herstellerangabe; keine Querkräfte einleiten.
Wozu dient ein integrierter Entlüft-/Ablassport?
Zum Druckabbau vor Demontage und zur Entlüftung für präzise Messungen. Ablass sicher in einen Behälter oder abluftfähige Leitung führen.
Kann ich Manometer ohne Anlagenstillstand tauschen?
Ja. Prozess absperren, Messgerätseite entspannen/entlüften, Gerät wechseln, Dichtheit prüfen, dann langsam wieder öffnen.
Gibt es spezielle Lösungen für Vibration/Druckstöße?
Ja: Kombination mit Drosselschraube/Snubber oder Glyzerinfüllung im Manometer. Nadelventile ermöglichen sanftes Anfahren.
Was ist beim Einbau die optimale Orientierung?
Bedienelement gut zugänglich, spannungsfrei montieren, Messgerät ggf. über Bügel/Halterung unterstützen, Leitungsgewicht nicht am Ventil abfangen lassen.
Eignen sich Absperrventile für hygienische Anwendungen?
Mit Planmembran-Druckmittlern, totraumarmen Anschlüssen (Tri-Clamp/Varivent®) und geeigneten Dichtungen (FDA/EU 1935/2004) ja. Reinigbarkeit sicherstellen.
Wie dokumentiere ich die Messstelle korrekt?
Geräte-ID, Ventiltyp, Anschluss, Werkstoffe, Dichtung, Einbauort, Druck-/Temperaturfreigabe und Prüf-/Kalibrierdaten erfassen.
Welche Prüf- und Zertifikatsoptionen gibt es?
Druck-/Dichtheitsprüfung, Materialzeugnisse EN 10204 3.1, ggf. TA-Luft/ISO 15848. Auf Anfrage mit Prüfprotokollen lieferbar.
Was ist im Ex-Bereich zu beachten?
Erdung/Potentialausgleich sicherstellen, antistatische Komponenten verwenden, Funkenquellen vermeiden. Bei NAMUR-Signalen passende Barrieren/Trennverstärker einsetzen.
Wie oft sollten Ventile gewartet werden?
Regelmäßig Sichtprüfung auf Leckagen/Korrosion, Betätigung vermeiden, wenn schwergängig. Dichtungen bei Bedarf tauschen; Funktionsprüfung im Wartungsintervall.
Bieten Sie vormontierte Sets an?
Ja. Auf Wunsch inkl. Absperrventil/Hahn, Messgerät, Halterung, Dichtungen, Kennzeichnung und Druck-/Dichtheitsprüfung – montagefertig geliefert.
Tipps zur Auswahl in Kürze
- Medium & T/P klären → Werkstoff/Dichtung wählen.
- Bedienung: schnell (Hahn) vs. fein (Nadelventil).
- Service: Entlüft-/Ablassport und Prüfanschluss vorsehen.
- Dämpfung gegen Pulsation einplanen.
Unterstützt ICS Schneider bei Auslegung & Montage?
Ja. Wir empfehlen den passenden Ventiltyp, definieren Anschlüsse/Dichtungen, liefern zertifizierte Komponenten und begleiten Montage, Dichtheitsprüfung und – bei Bedarf – die IIoT-Anbindung.
