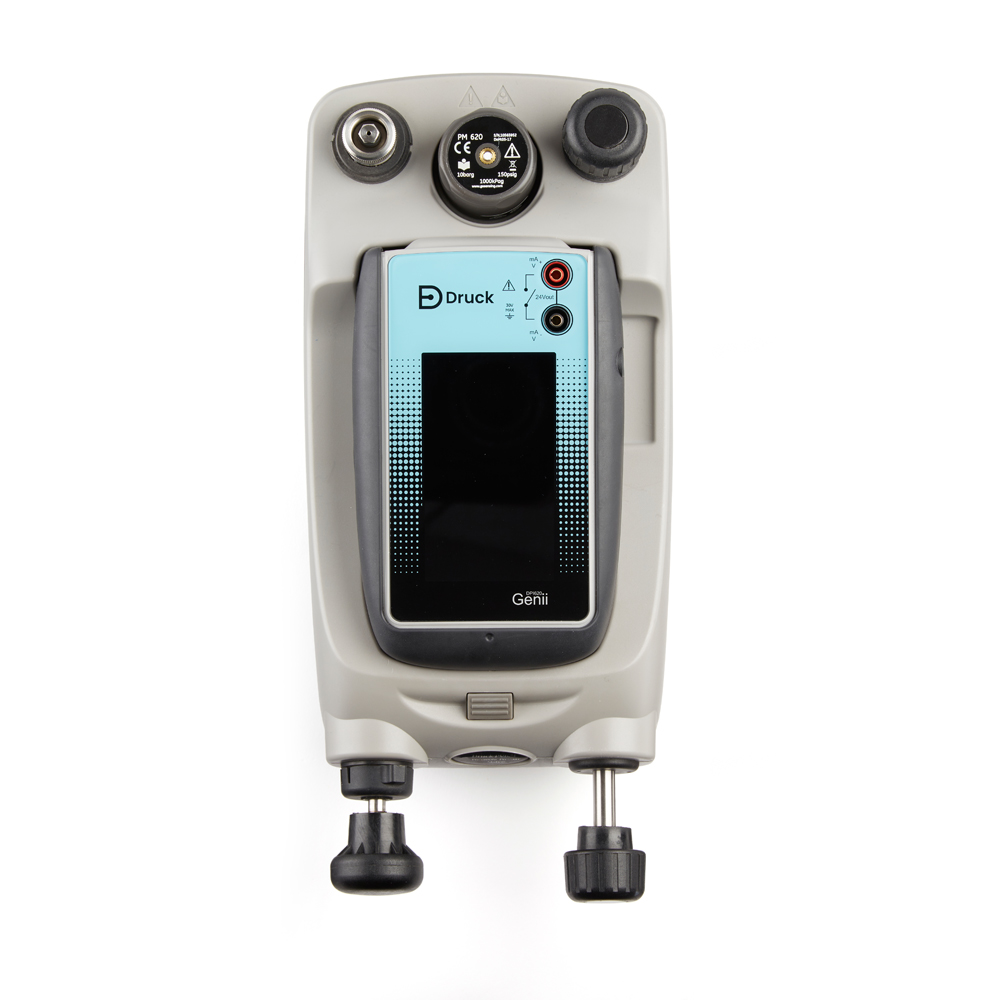

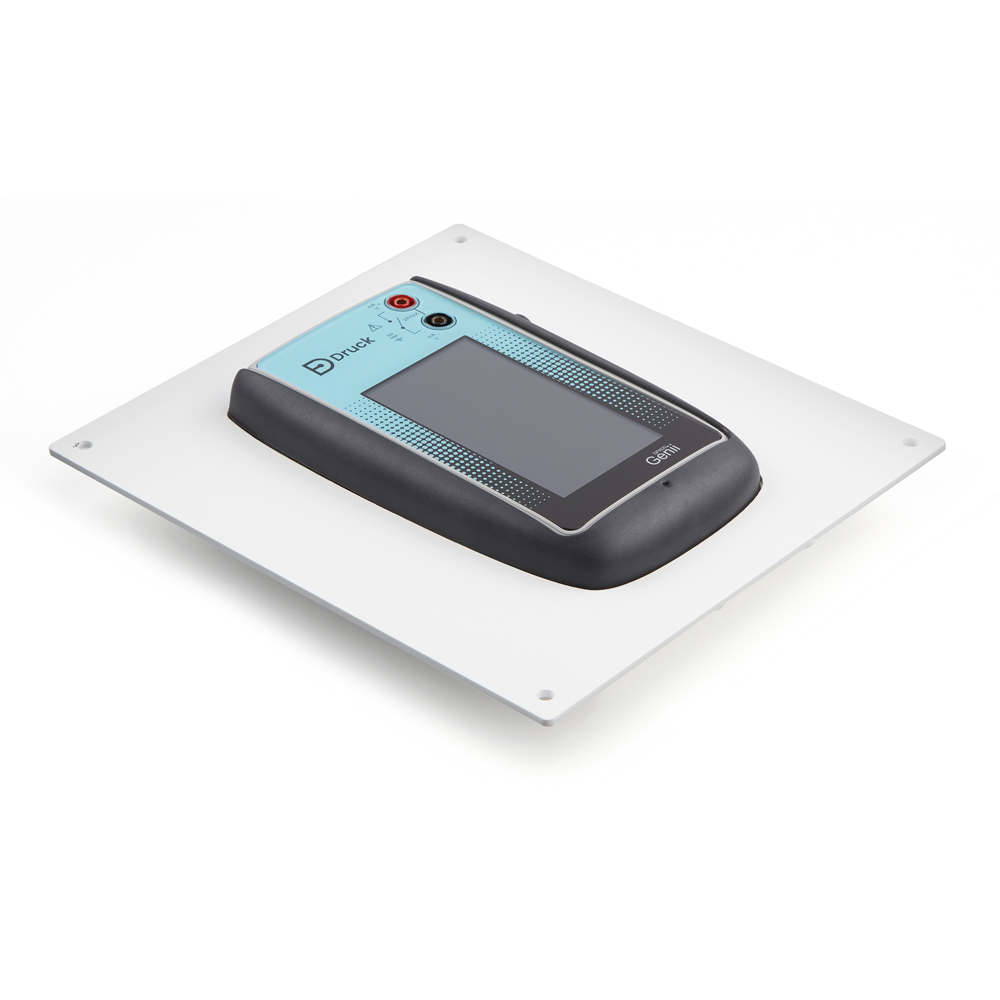

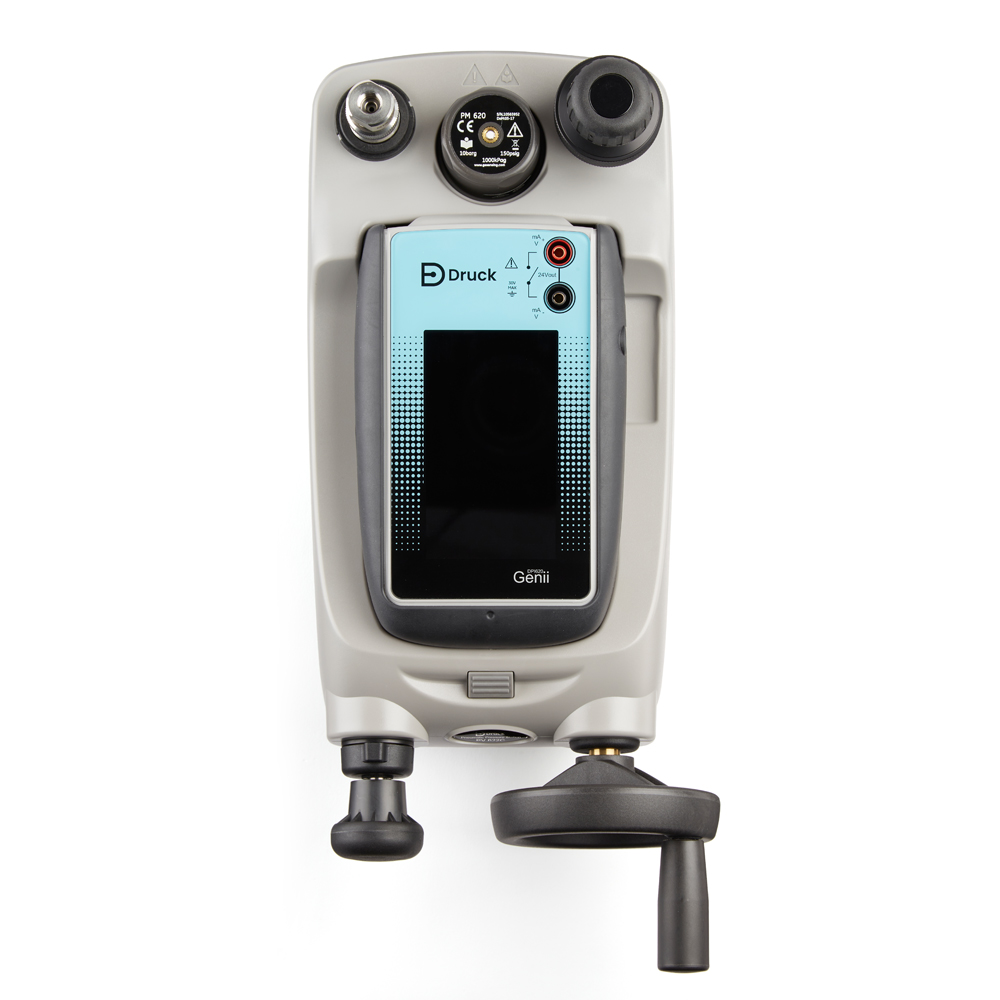

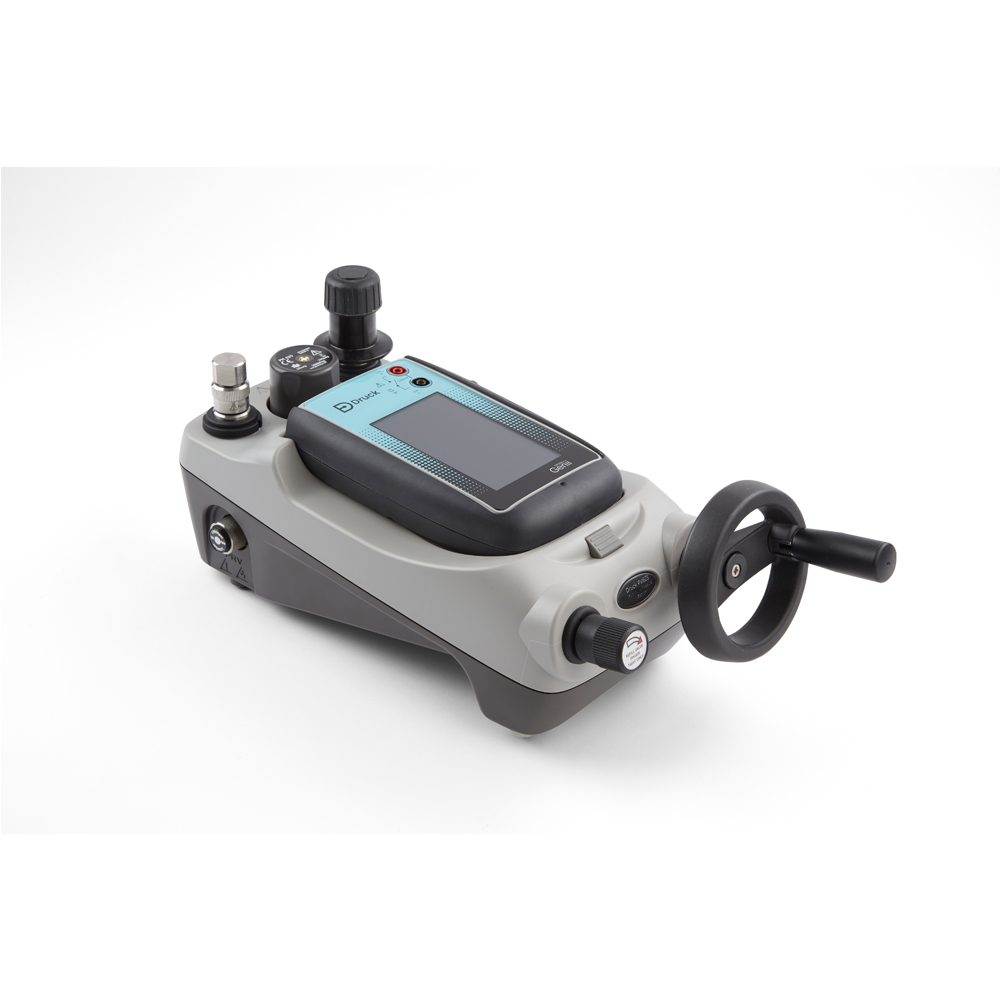

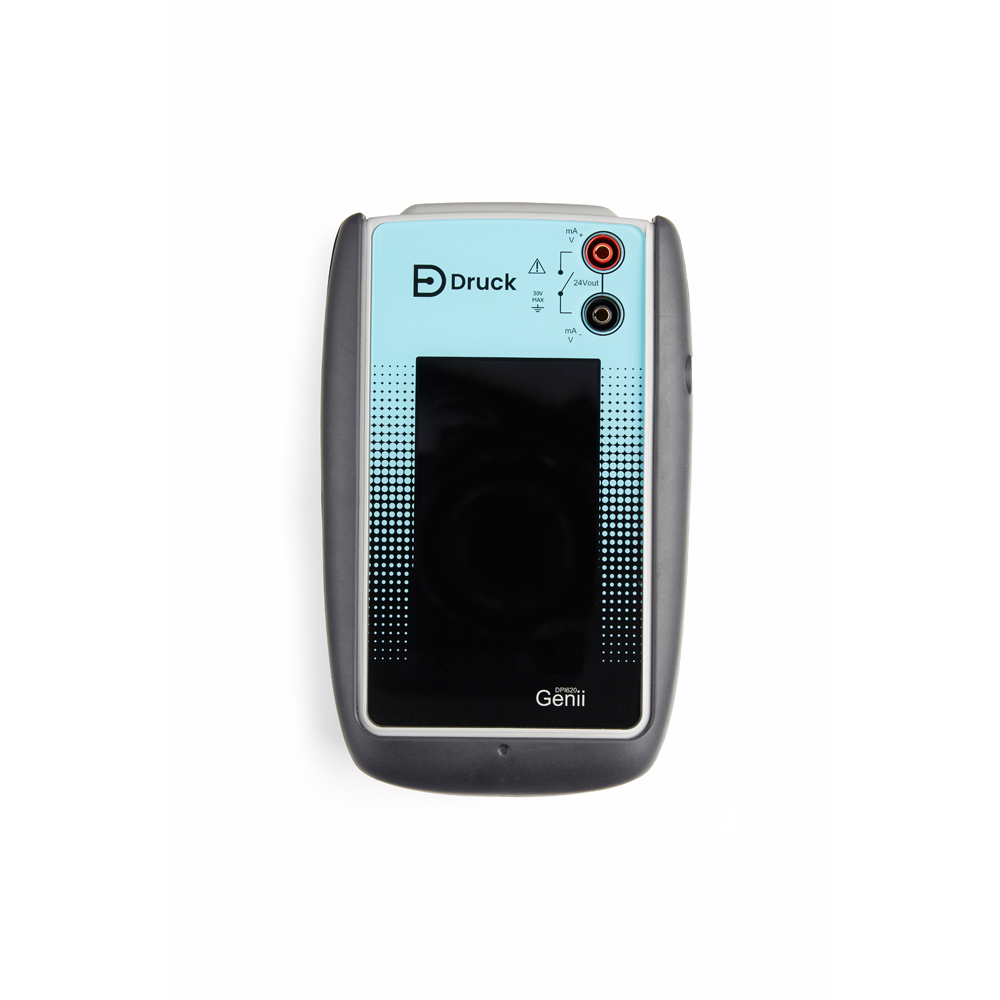

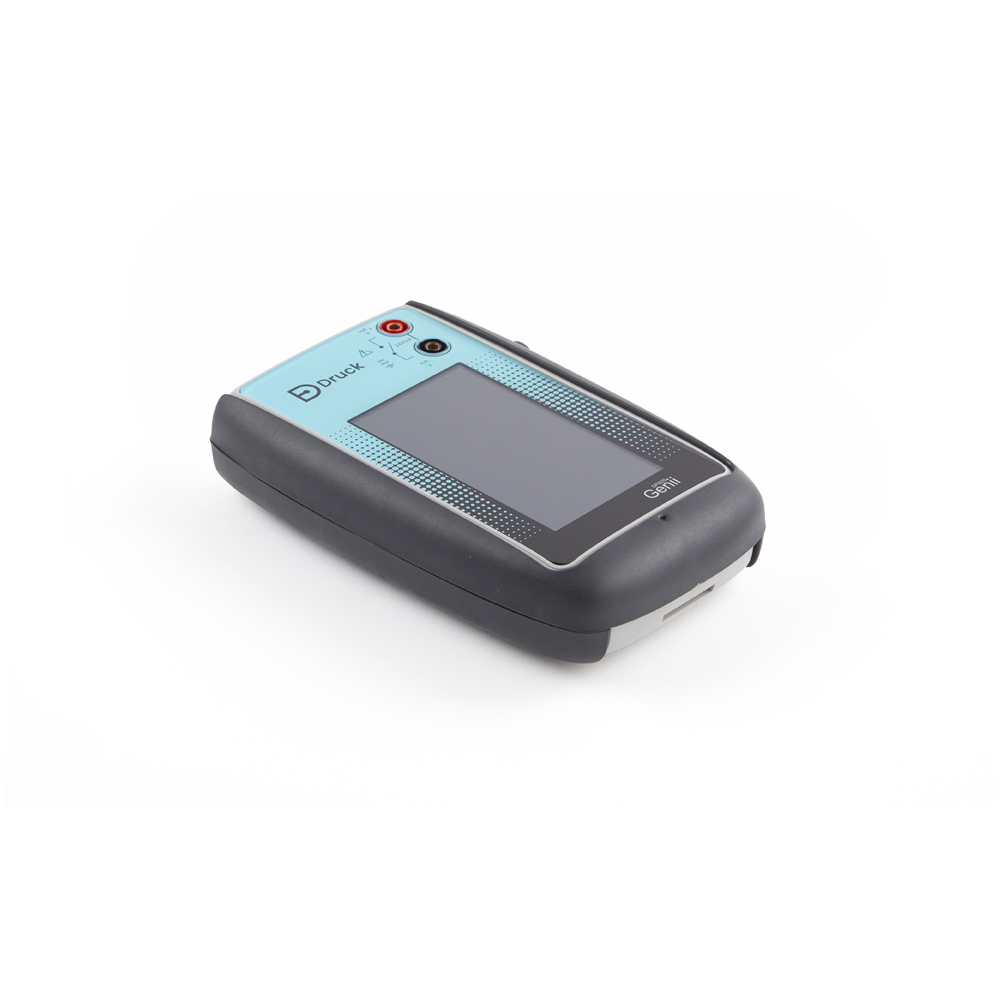

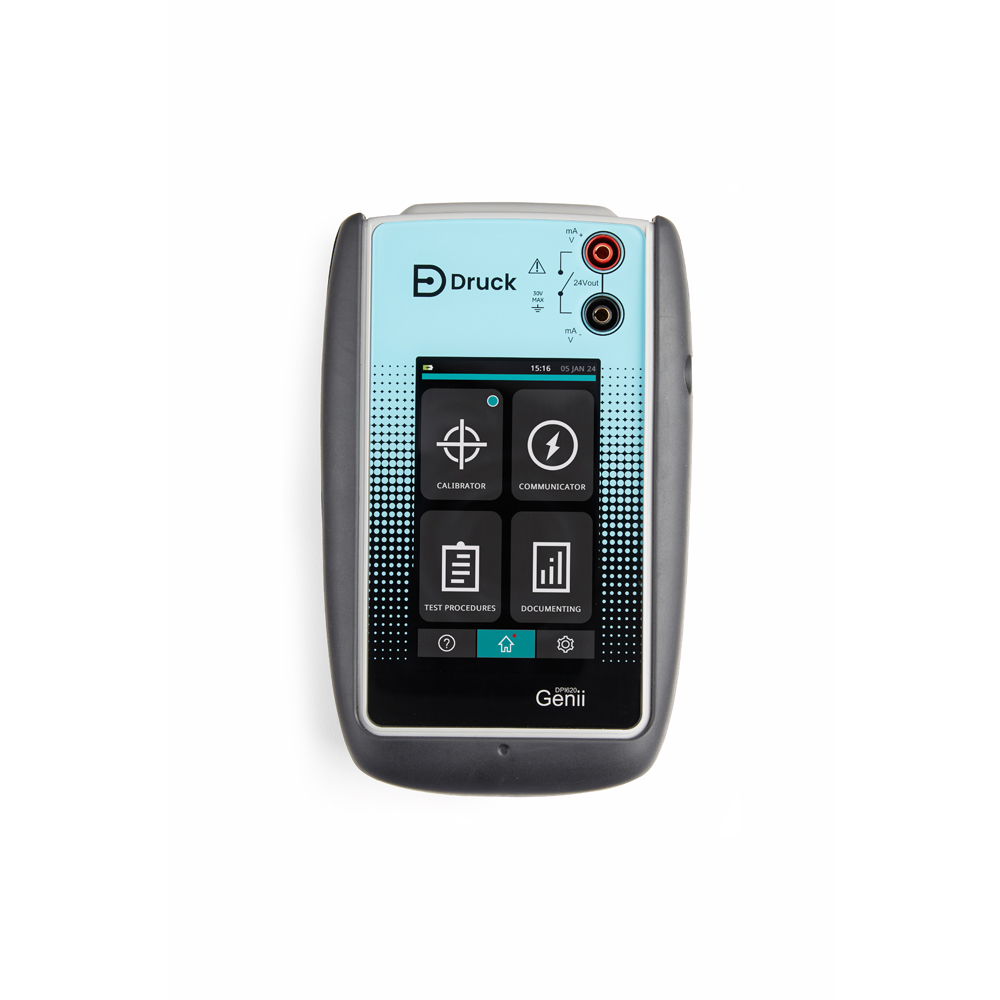

Der DPI620 Genii ist ein tragbarer Multifunktionskalibrator, der zur Messung und Simulation von elektrischen Messgrößen, Thermoelementen, Widerstandsthermometern und Druck eingesetzt wird. Der überarbeitete Touchscreen bietet eine hohe Auflösung und verbesserte Lesbarkeit bei Tageslicht, und die Bedienung ist sehr einfach. Eine bebilderte Bedienungsanleitung mit praktischen Bildern zum Anschluss an Prüflinge ist ebenfalls integriert. Das Gerät kann mit HART-, FIELDBUS- und PROFIBUS-Schnittstellen ausgestattet werden. Durch den optionalen Druckmodulträger können bis zu 2 Druckmodule in den DPI620 Genii eingesetzt werden, um Druckmessungen durchzuführen. Wenn Sie selbst Druck erzeugen möchten, stehen zwei pneumatische Pumpstationen und eine hydraulische Pumpstation zur Verfügung, in die der DPI620 Genii einfach eingesetzt wird. Das Druckmodul mit 31 verschiedenen Messbereichen wird ebenfalls in die Pumpstation eingeschraubt. Auf diese Weise erhalten Sie einen mobilen Druckkalibrator mit einem Druckbereich von bis zu 100 bar pneumatisch oder 1000 bar hydraulisch. Für den DPI620 Genii sind umfangreiches Zubehör erhältlich.
Funktionen:
- Misst und erzeugt Druck mittels Pumpstationen mit leicht zu bedienender Handpumpe mit präziser Feineinstellung, bei PV622G und PV623G mittels großem Einstellrad
- Simuliert und misst elektrische Messgrößen

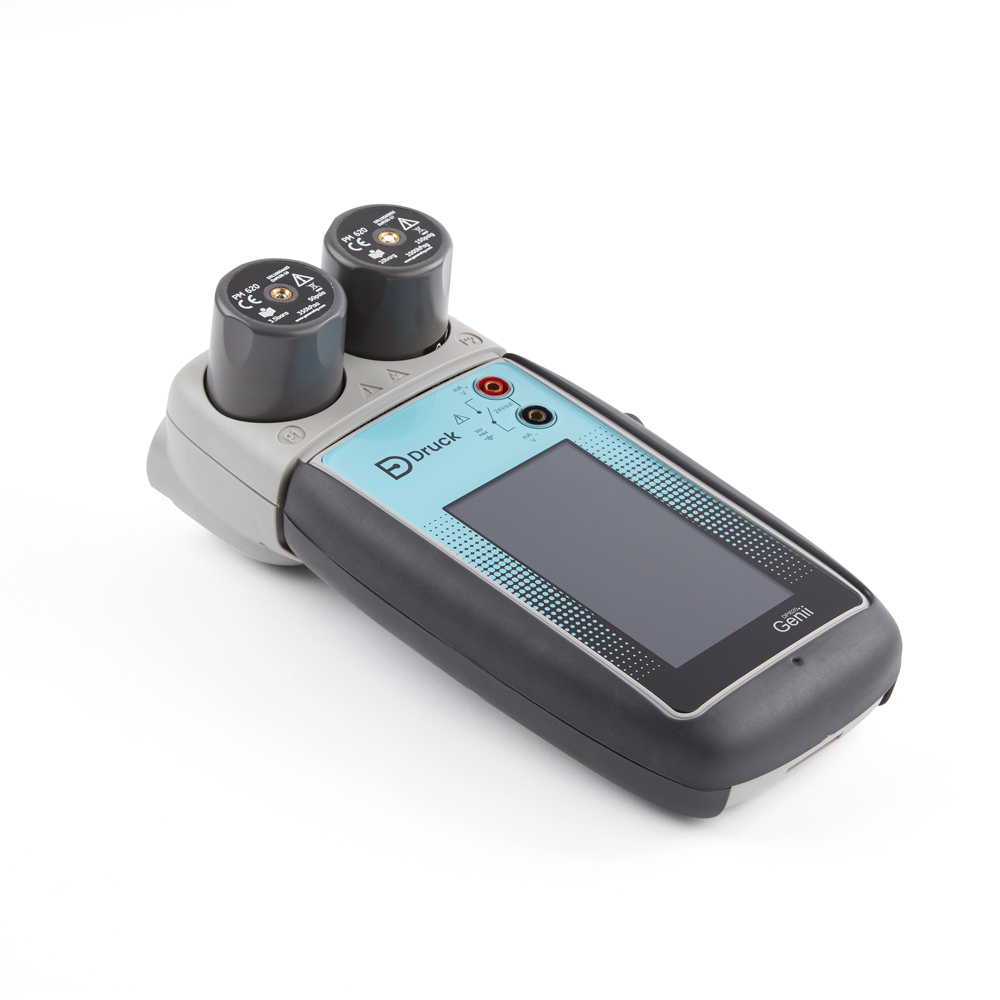

- Simuliert und misst Thermoelemente und Widerstandsthermometer
Bedienung:
- Windows CE Betriebssystem

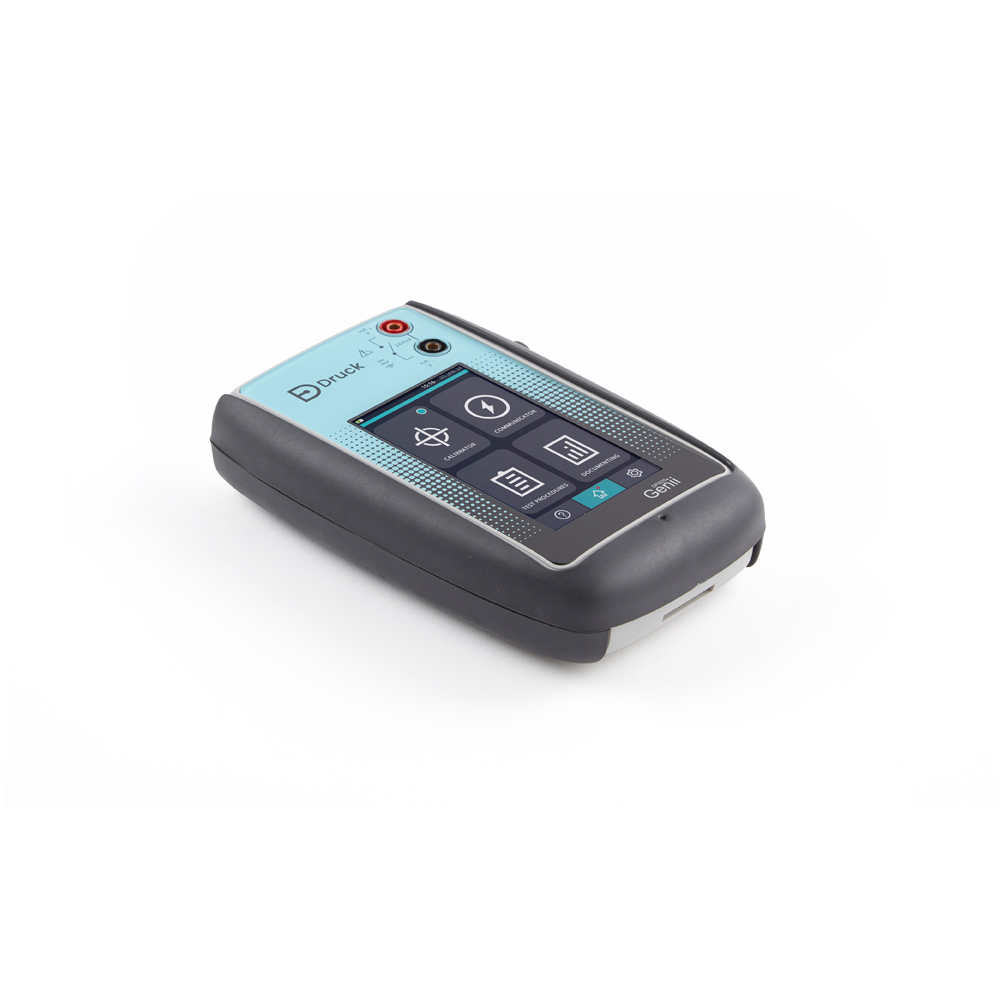

- hochauflösender Touchscreen mit Dashboard, Schnellanwahl und Favoritenspeicher
- gute Ablesbarkeit auch bei Tageslicht
- einfache Bedienung
- Menüführung auf Deutsch umstellbar
- integrierte Bedienungsanleitung mit Bildern
Programme:
- integrierte Lecktest (Leak-Test), Schaltertest (Switch-Test) und Ventiltest (Relief Valve Test) Funktion
- Rampenfunktion für die Simulation von Geberausgängen in Regelkreisen, Ventilstellungsprüfungen und die Prüfung von Sicherheitssystemen
- Überprüfung von Stromschleifen
Schnittstellen:
- Bluetooth, WIFI und USB
- optional mit HART, FIELDBUS und PROFIBUS Schnittstelle
- Anschluss eines externen USB-TERPS Sensor möglich
- Anschluss eines externen IDOS-Drucksensors zur Messbereichserweiterung möglich (über Adapter IO620-IDOS-USB)
Die Druck DPI 620 Genii-Serie – ein fortschrittlicher modulare Kalibrator und HART/Fieldbus-Kommunikator – besteht aus vier Systemkomponenten, die die Vielseitigkeit bieten, um Aufgaben auszuführen, die zuvor eine Vielzahl verschiedener Instrumente erforderten. Diese Systemkomponenten sind:
- DPI620G – Multifunktionskalibrator, HART/Fieldbus-Kommunikator

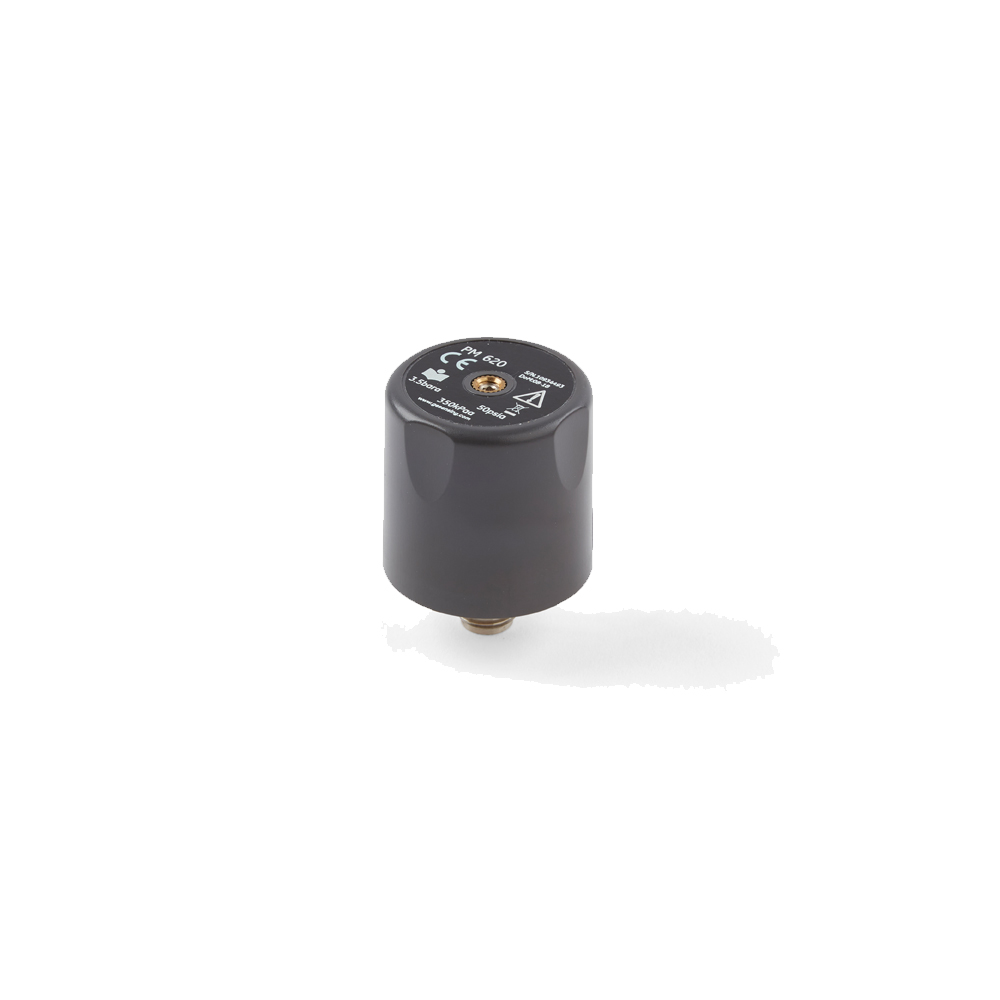

- PM620 – Austauschbare Druckmodule

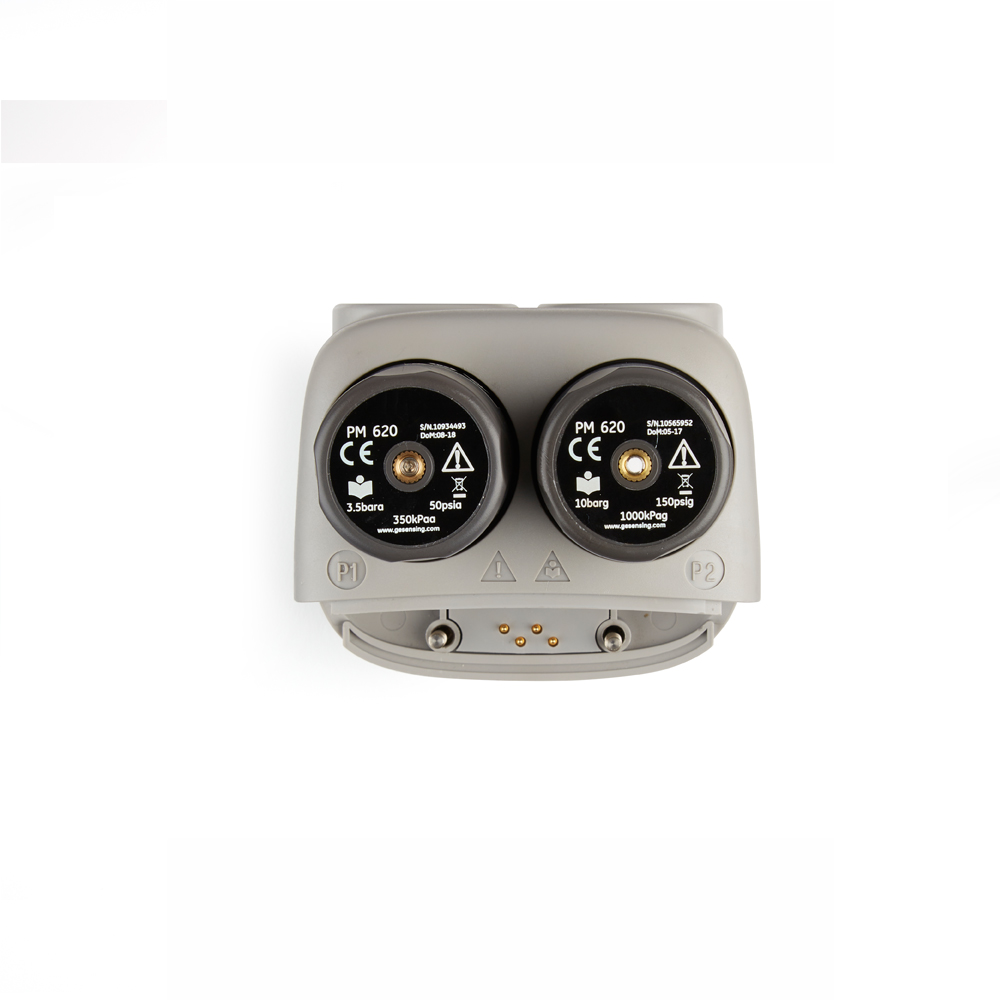

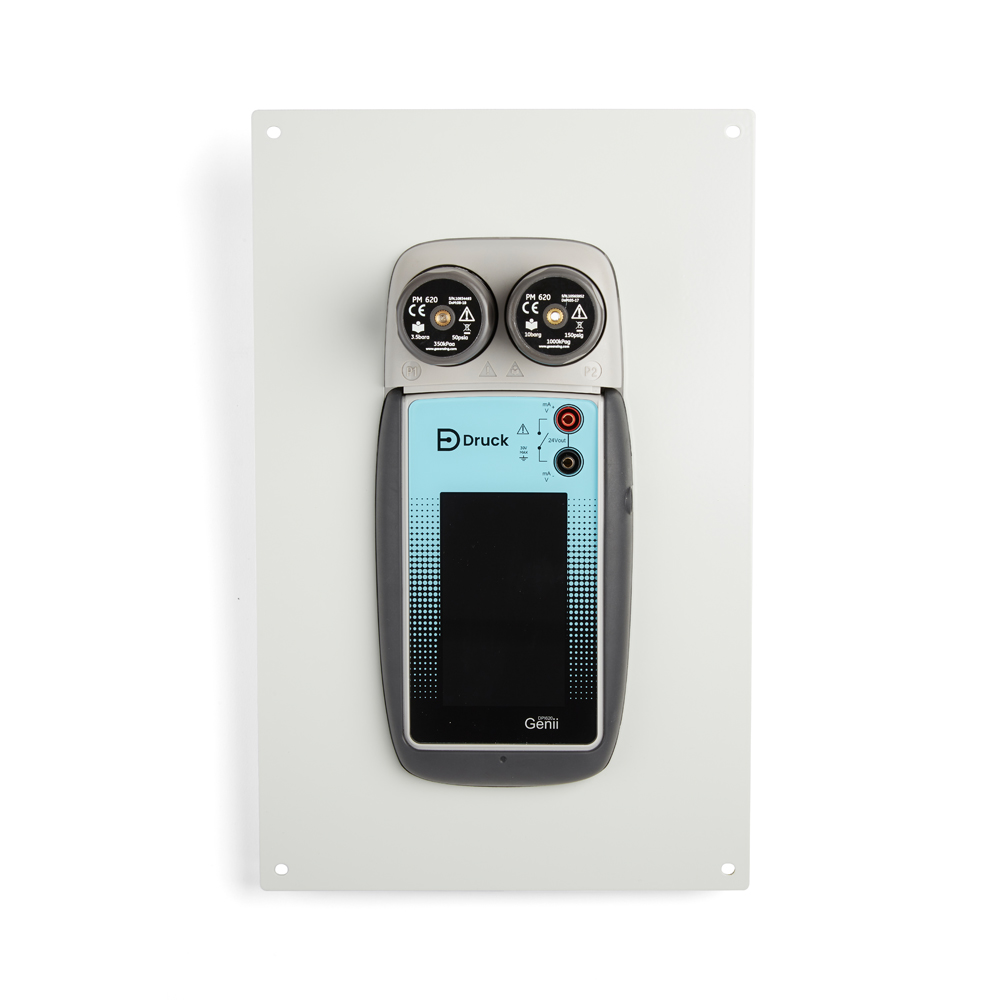

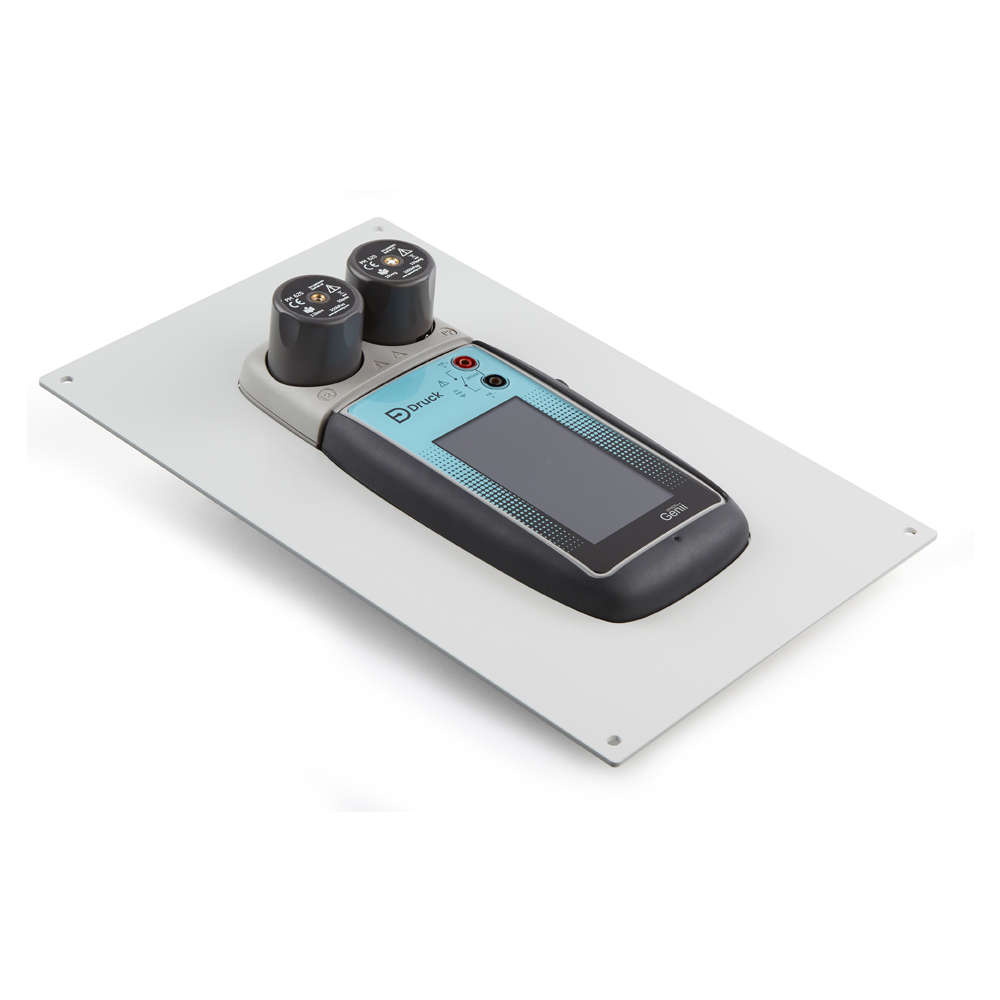

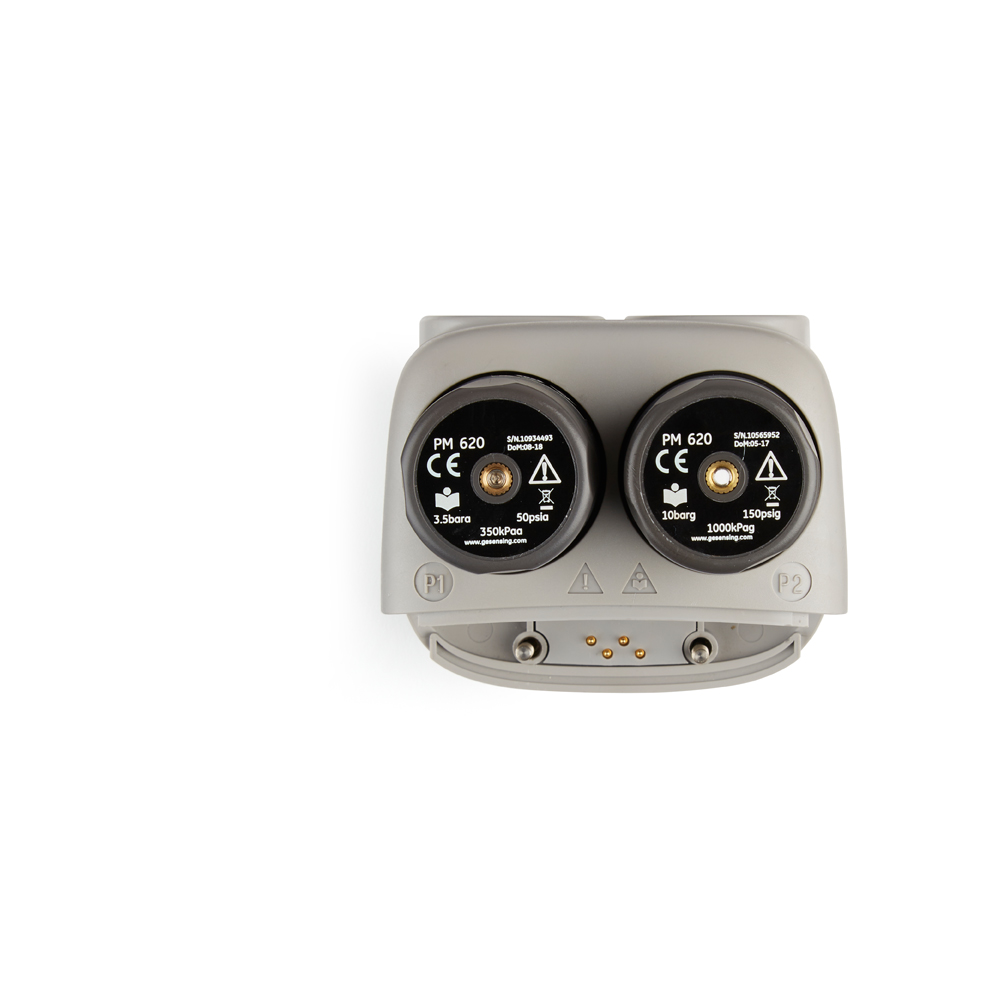

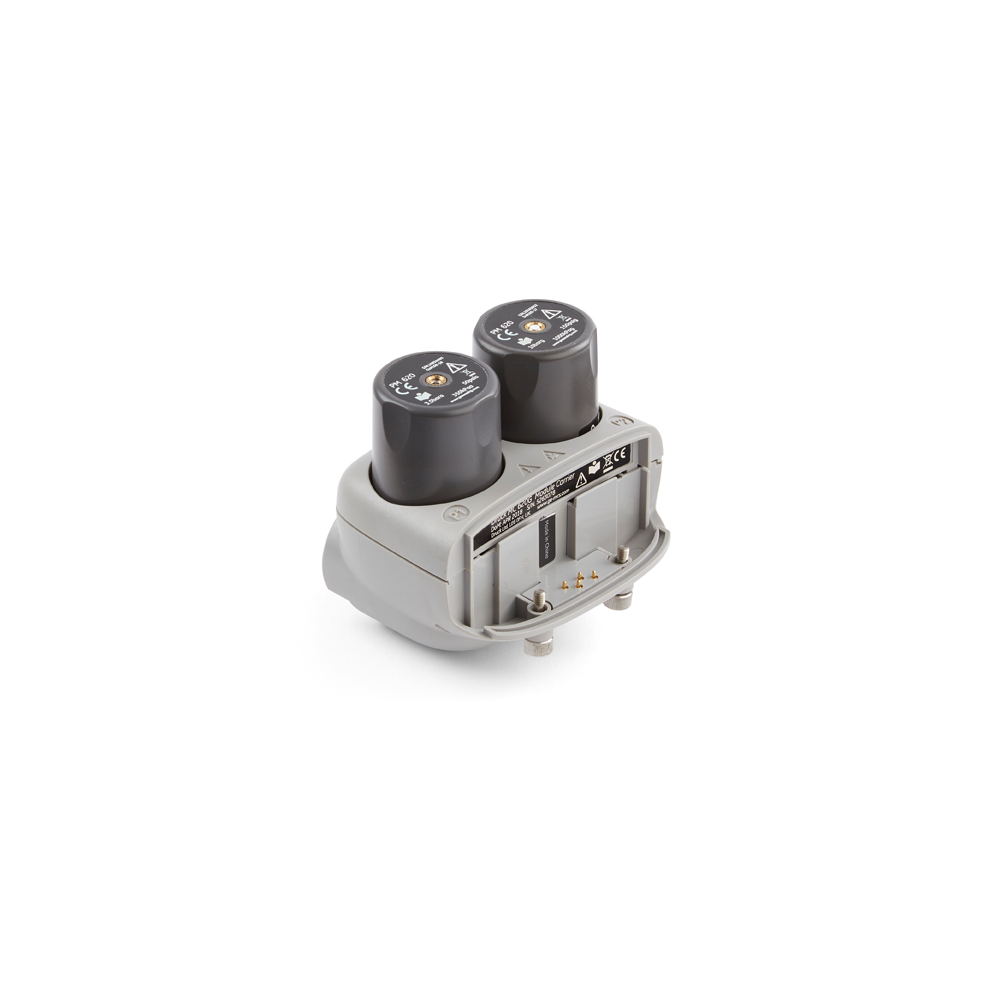

- MC620G – Druckmodulträger

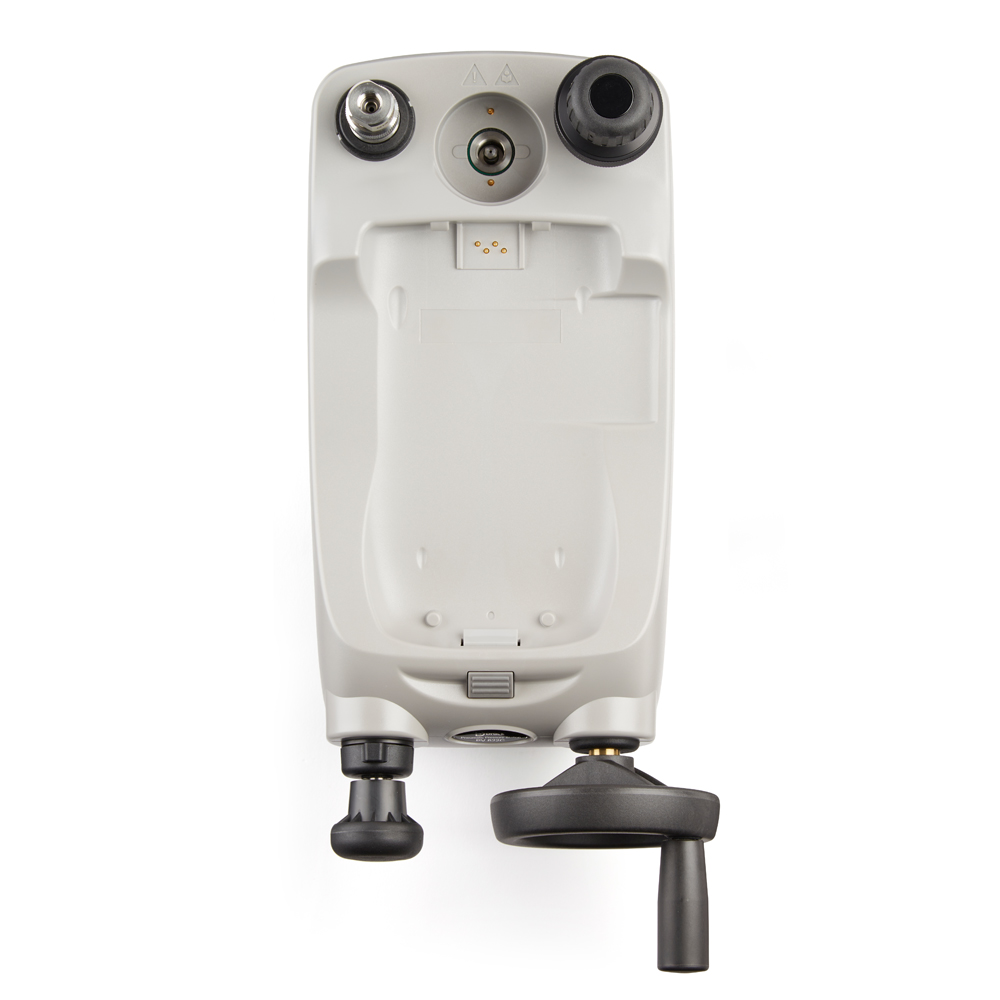

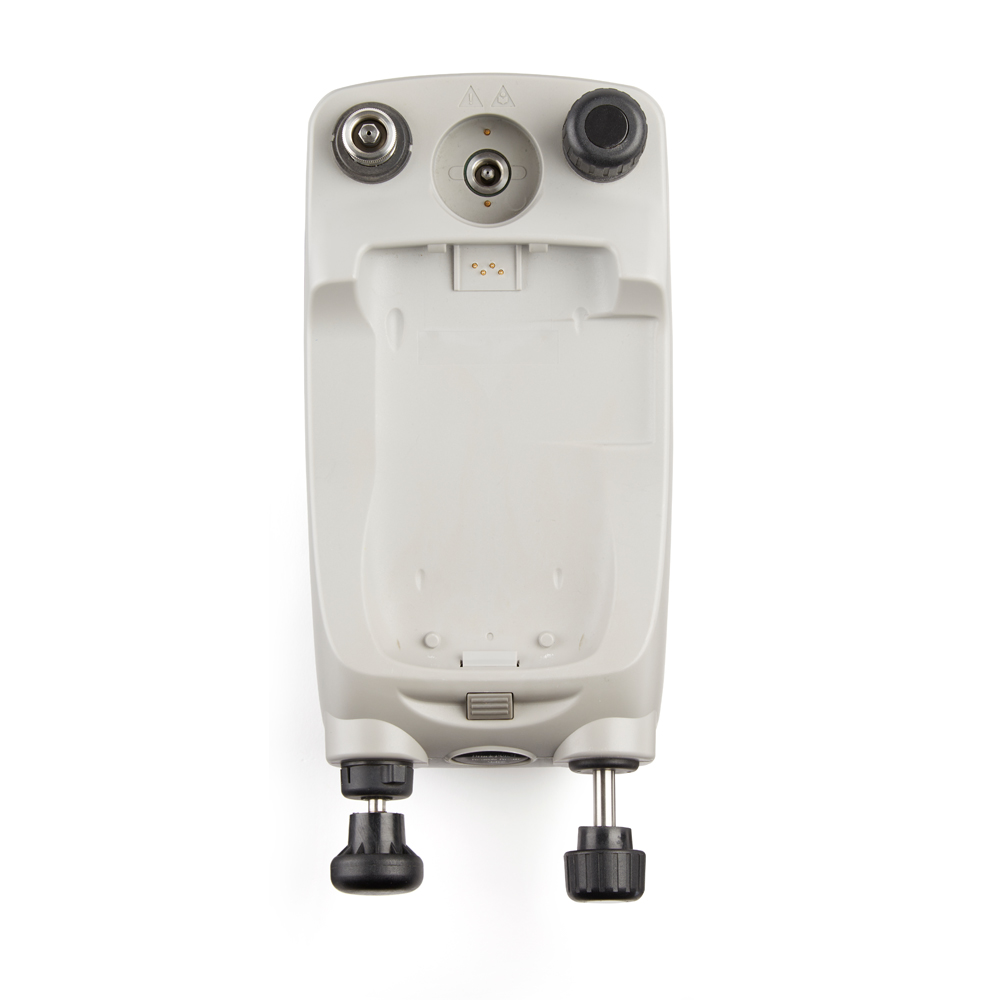

- PV62XG – Druckerzeugungsstationen
Hinweis: Alle Produkte der vorherigen DPI 620-Serie und der neuen DPI 620 Genii-Serie (einschließlich Zubehör) sind miteinander kompatibel.

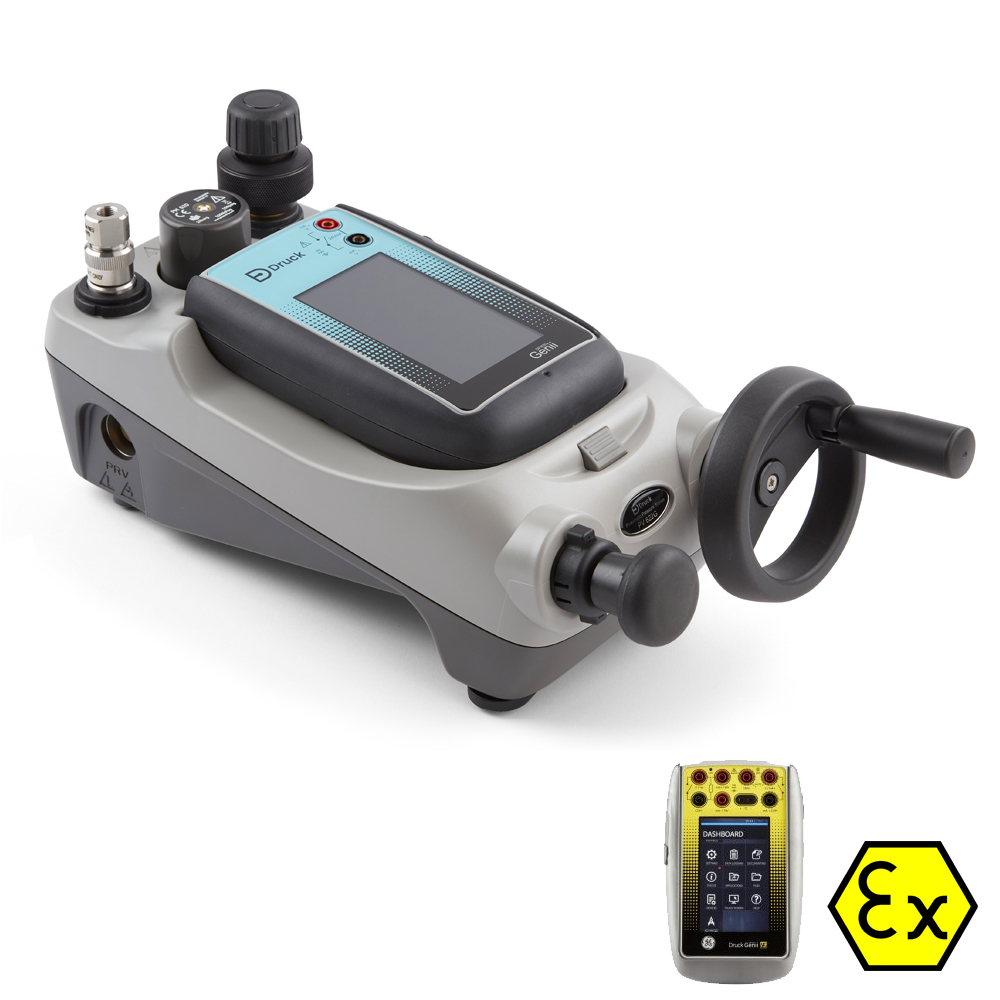

- DPI620G-IS – Intrinsisch sicheres Multifunktionskalibrator, HART/Fieldbus-Kommunikator • PM620-IS – Intrinsisch sichere austauschbare Druckmodule • MC620-IS – Intrinsisch sicherer Druckmodulträger • PV62X-IS – Intrinsisch sichere Druckerzeugungsstationen

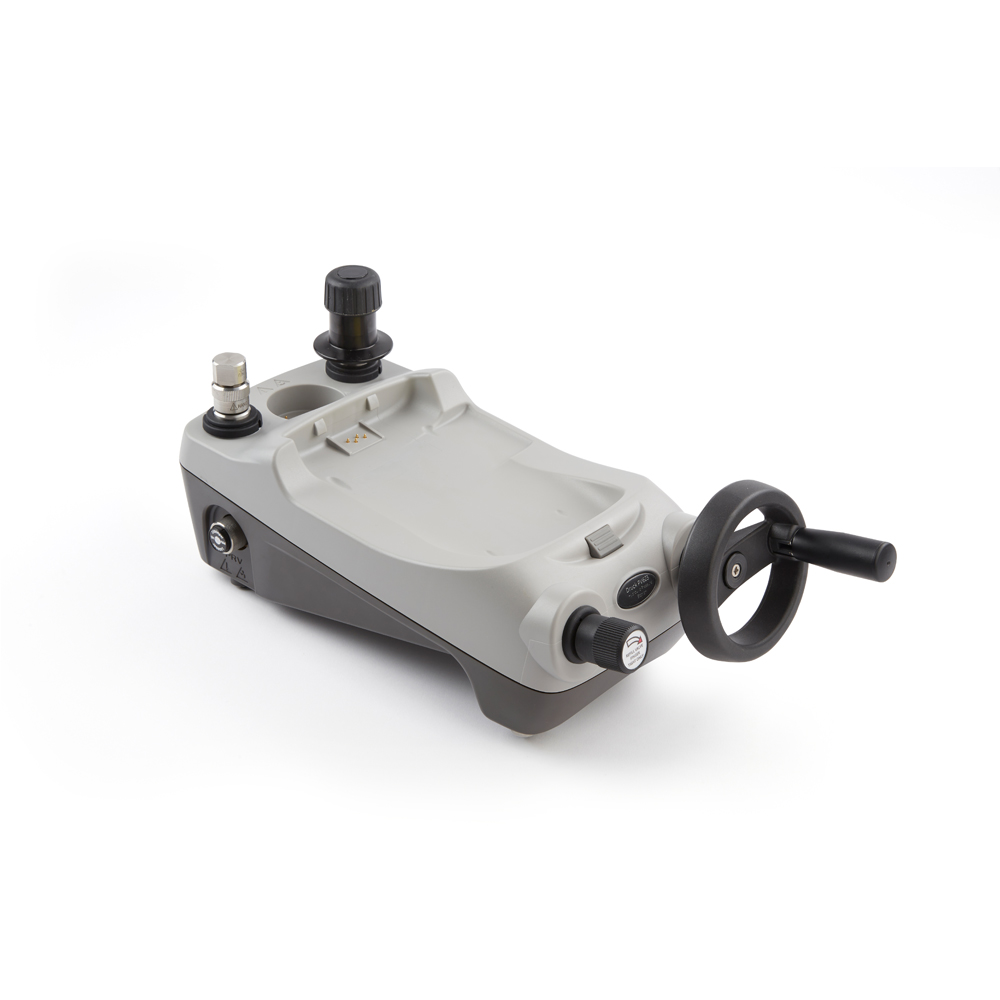

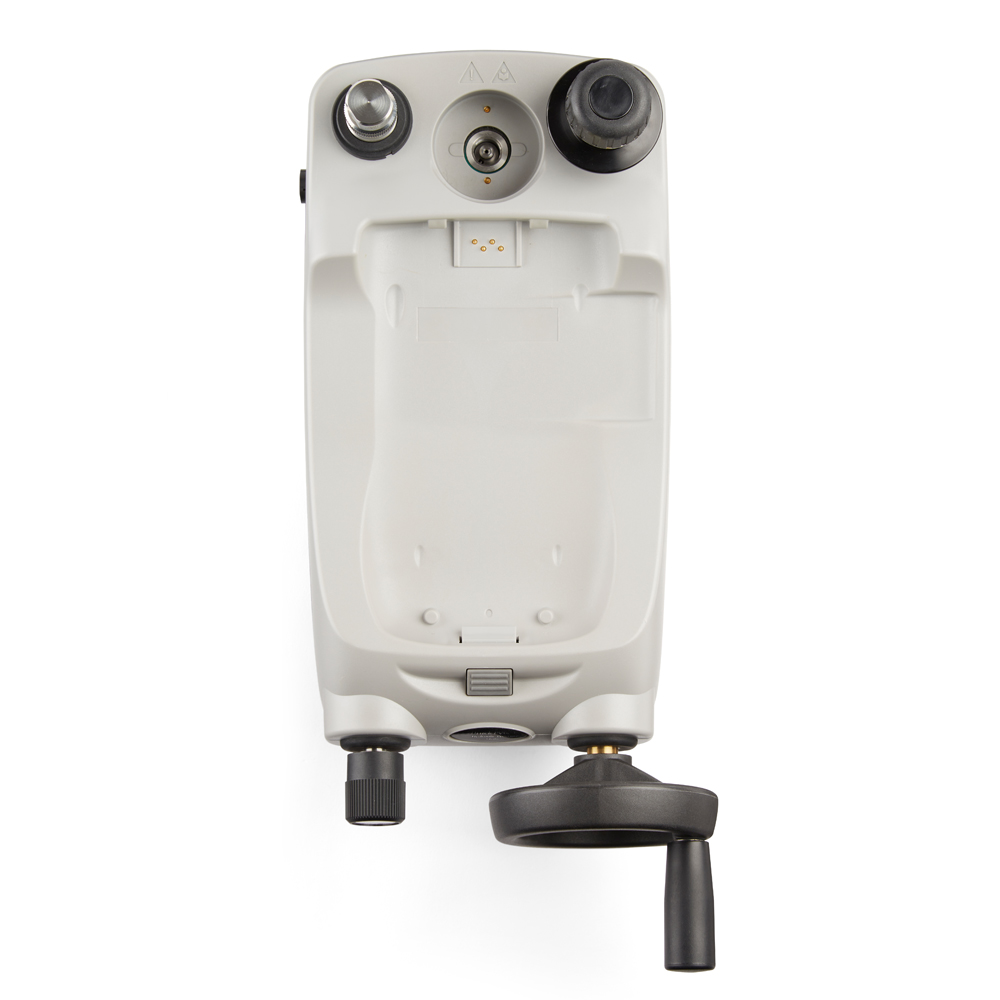

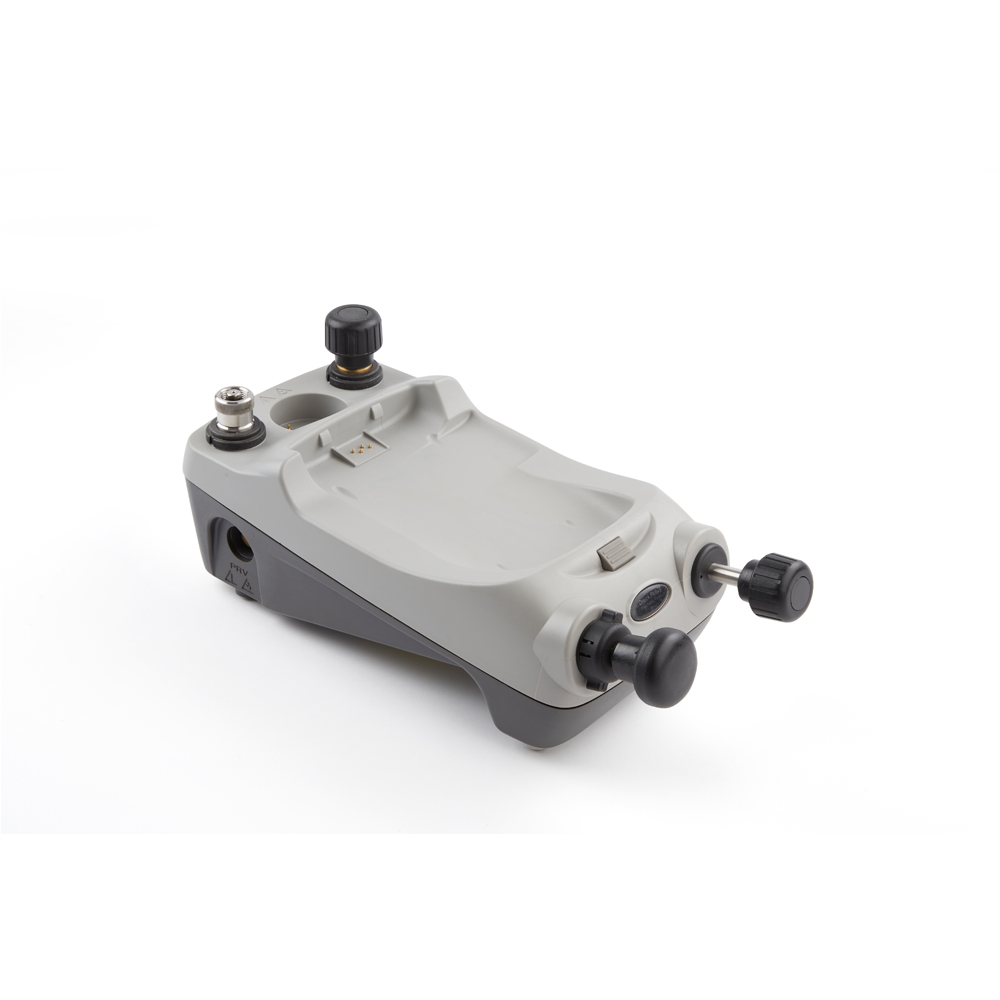

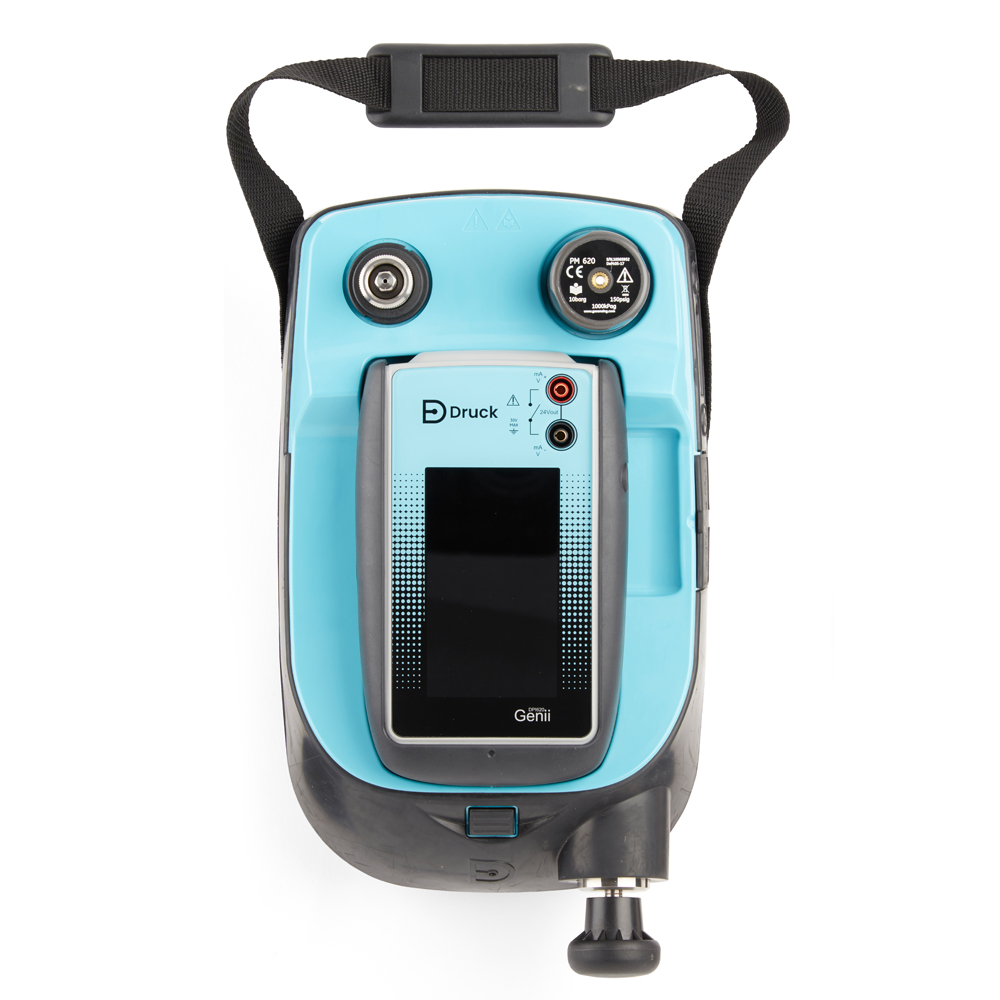

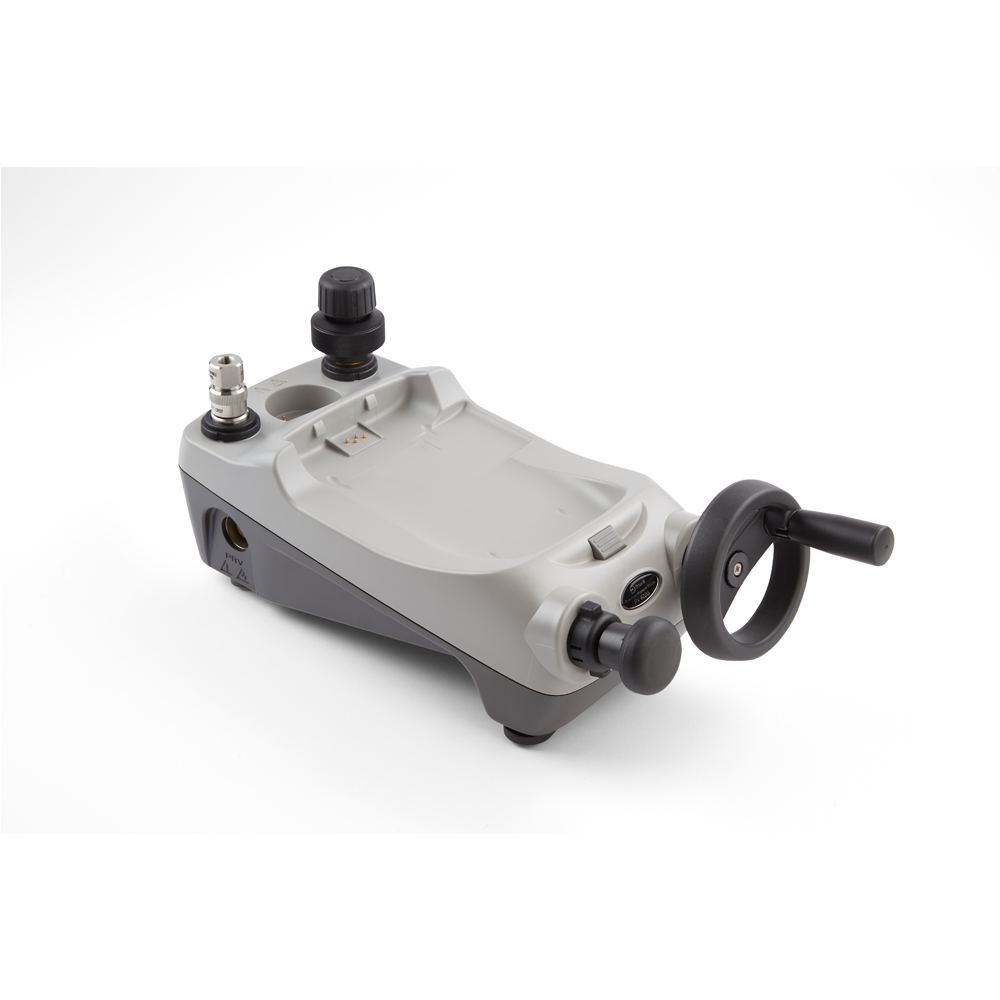

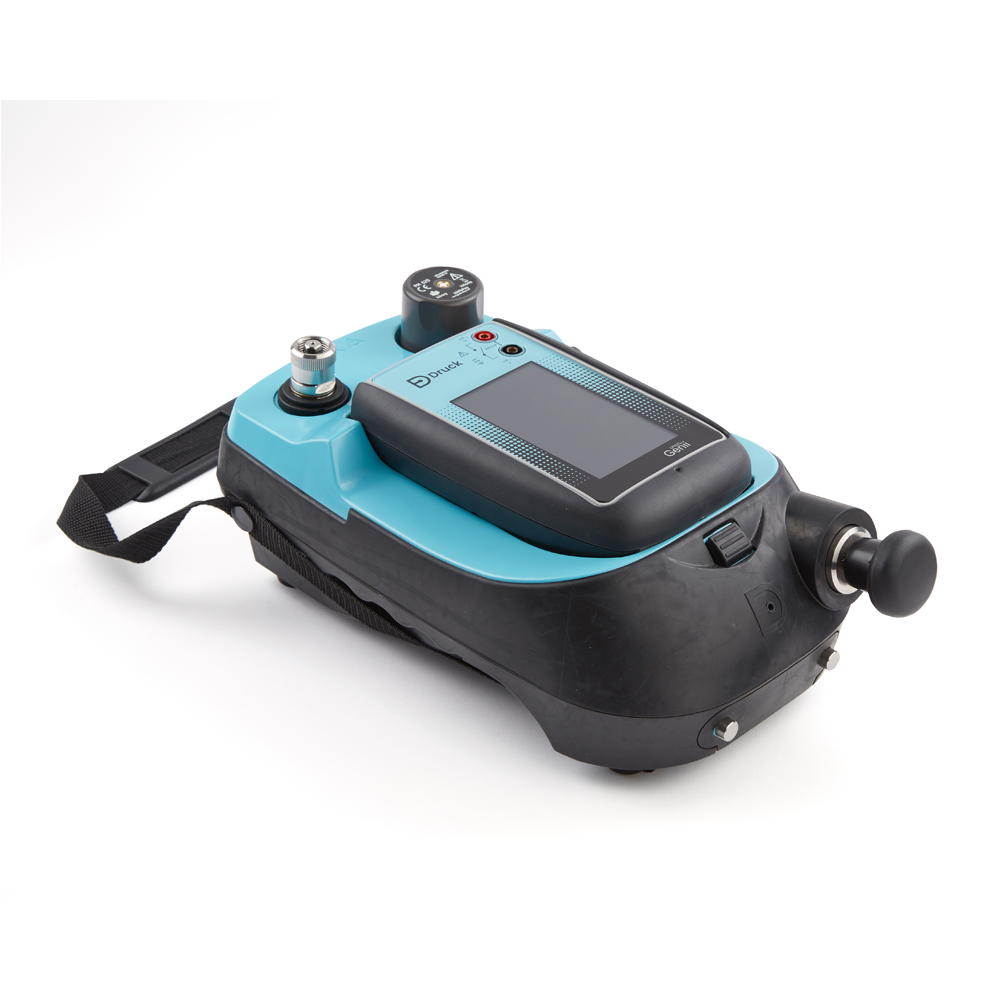

Druckerzeugung (mittels Pumpstationen):

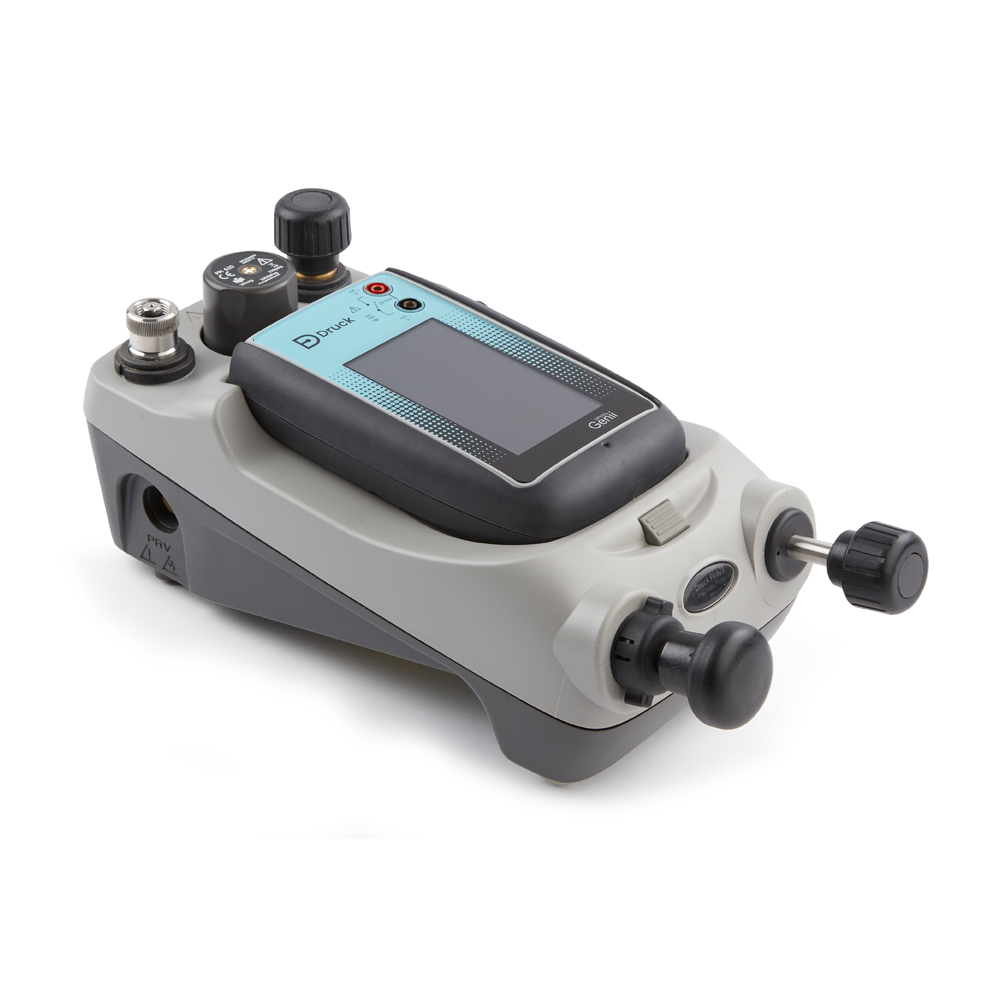

- PV621G: 95 % Vakuum bis 20 bar (pneumatisch)

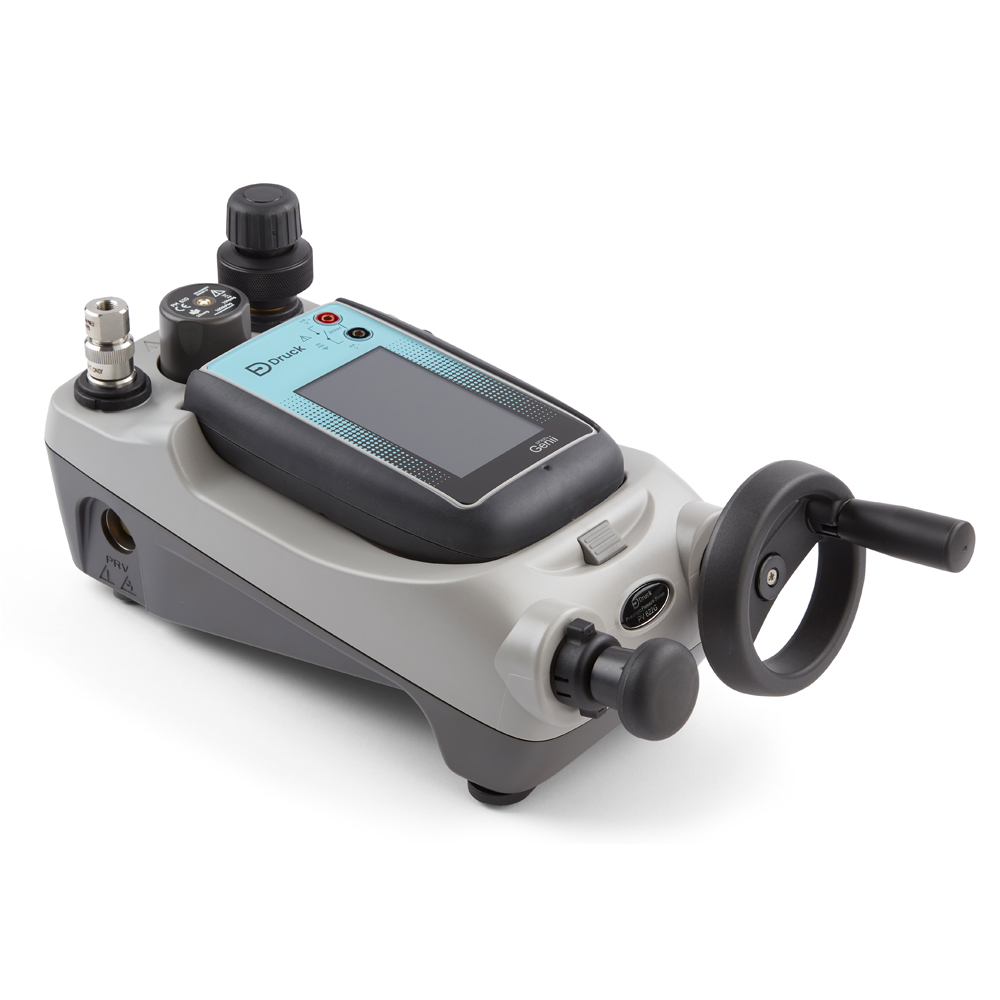

- PV622G: 95 % Vakuum bis 100 bar (pneumatisch)
- PV623G: 0 bis 1000 bar (hydraulisch)
Druckmessung (per Druckmodul PM620):
- 16 Messbereiche zwischen 25 mbar und 200 bar im Relativdruckbereich
- 15 Messbereiche zwischen 350 mbar und 1000 bar im Absolutdruckbereich
- Die Absolutdruckmessbereiche zwischen 10 und 1000 bar können per Umschaltung am Messgerät auf dem Umgebungsdruck referenzieren
- Genauigkeit bis zu 0,005 % v. E.
Druckmessung (per TERPS-Druckmodul PM620T):
- 7 Messbereiche zwischen 1,2 bar und 100 bar Absolutdruck
- Die Absolutdruckmessbereiche können per Umschaltung am Messgerät auf dem Umgebungsdruck referenzieren
- 25 Druckeinheiten auswählbar
- Genauigkeit bis zu 0,004 % v. E.
Elektrische Funktionen (Messen):
- 4 Messbereiche DC Spannung: ± 200 mV; ± 2000 mV; ± 20 V; ± 30 V
- 3 Messbereiche AC Spannung: 0 bis 2000 mVAC; 0 bis 20 VAC; 0 bis 300 VAC
- 2 Messbereiche DC Strom: ± 20 mA; ± 55 mA
- 55 mA Messbereich: Zuschaltung einer 24 oder 28 V Schleifenspannung möglich (max. 30 mA)
- 4 Messbereiche DC Widerstand: 0 bis 400 Ω, 0 bis 4000 Ω (True, 4-Wire)
- 2 Messbereiche Frequenz: 0 bis 1000 Hz; 1 kHz bis 50 kHz; 0 bis 999999 CPM, 0 bis 999999 CPH
- Trigger Level automatisch oder manuell 0 bis 20 V
- Anzeige der Messwerte in Min/Max/Avg
Thermoelemente und Widerstandsthermometer (Messen):
- Thermoelement: -10 bis 100 mV
- Thermoelement TC: Typ B, E, J, K, L, N, R, S, T, U, C, D
- Widerstandsthermometer RTD: Pt 50, PT 100, Pt 200, Pt 500, Pt 1000, Cu 10, D 100, Ni 100, Ni 120
Elektrische Funktionen (Geben):
- DC Spannung: 0 bis 200 mV, 0 bis 2000 mV, 0 bis 20 V (12 V) bei 3 mA max.
- DC Strom: 0.2 bis 24 mA (bei externer oder interner Stromschleifenversorgung von 24 oder 28 V)
- DC Widerstand: 0 bis 400 Ω (max. 0,1 A; 0,5 A), 400 bis 2000 Ω (max. 0,05 mA)
- Frequenz: 0 bis 50 kHz, Wellenform Rechteck, Sinus- oder Dreieick, 0 bis 999999 CPM, 0 bis 999999 CPH
Thermoelemente und Widerstandsthermometer (Geben):
- Thermoelement: -10 bis 100 mV
- Thermoelement TC: Typ B, E, J, K, L, N, R, S, T, U, C, D
- Widerstandsthermometer RTD (2, 3 und 4-Leiter): Pt 50, PT 100, Pt 200, Pt 500, Pt 1000, Cu 10, D 100, Ni 100, Ni 120
