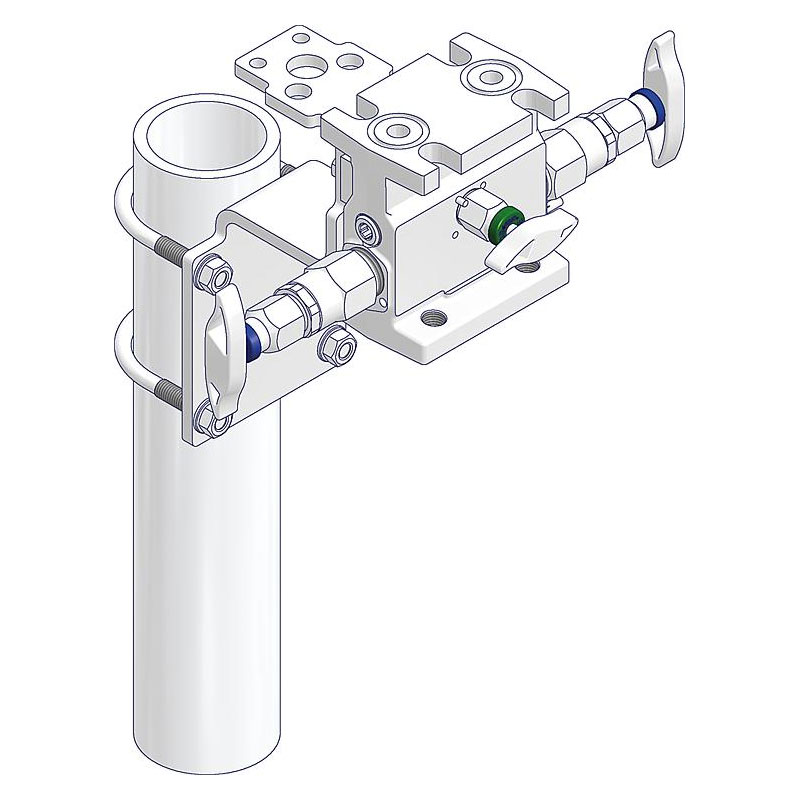

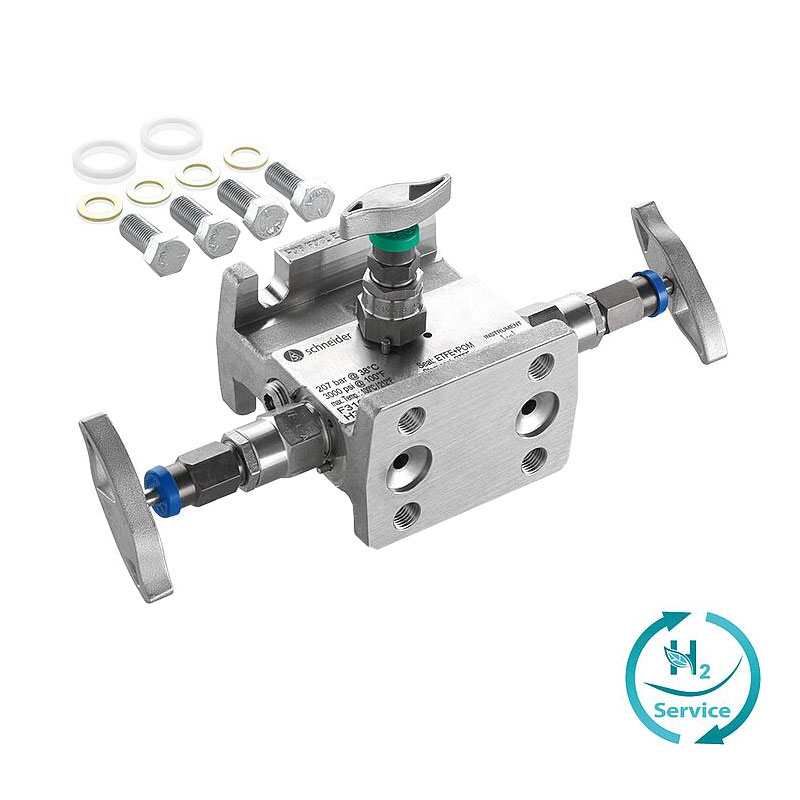

Ventilblöcke Typ H3A/H3S mit Weichsitz von AS-Schneider sind zur Direktmontage an Druck-Messumformer vorgesehen. Der Eingang des Ventilblocks (Prozessanschluss) hat standardmäßig einen Flanschanschluss. Die Standard 3-fach Ventilblöcke H3A / H3S haben keine Entlüftungsanschlüsse. Die Ventilblöcke haben geschlitzte Schraubenlöcher, deshalb sind zur Befestigung der Messumformer Zubehörsätze mit Unterlegscheiben erforderlich.
Nennweite:
– Prozessabsperrventile – DN 6 (Bohrungs-Ø 6,35 mm; 1/4″) oder
DN 10 (Bohrungs-Ø 9,5 mm; 3/8″)
– Ausgleich- und Entlüftungsventile – DN 4 (Bohrungs-Ø 3,5 mm; 0,138″)

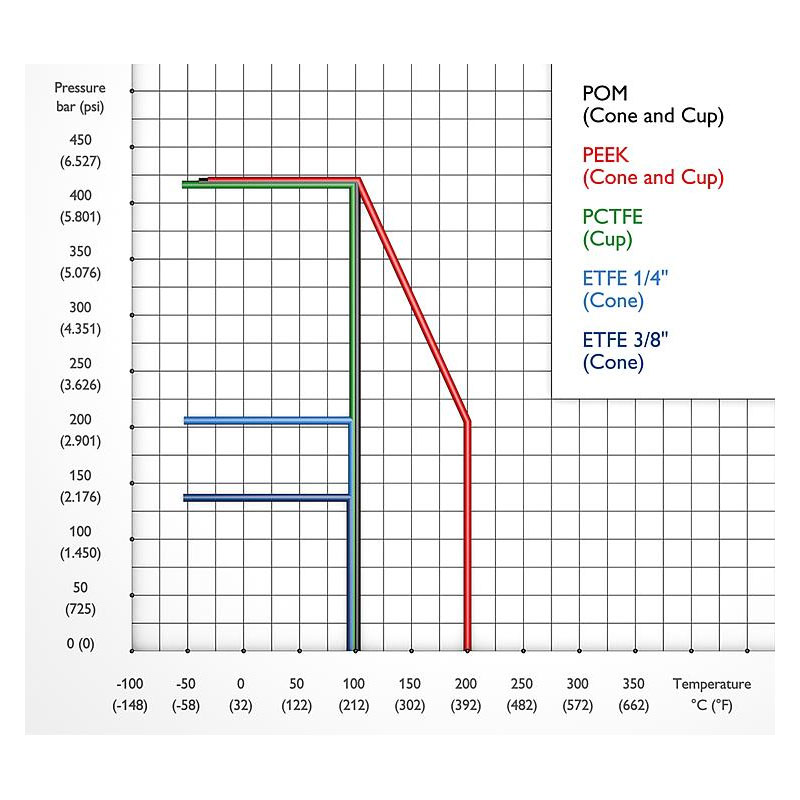

Die Verbindung Prozessanschluss – Messgeräteanschluss ist durchstoßbar aufgrund des Weichsitzes – Cone Design bei den Prozessabsperrventilen.

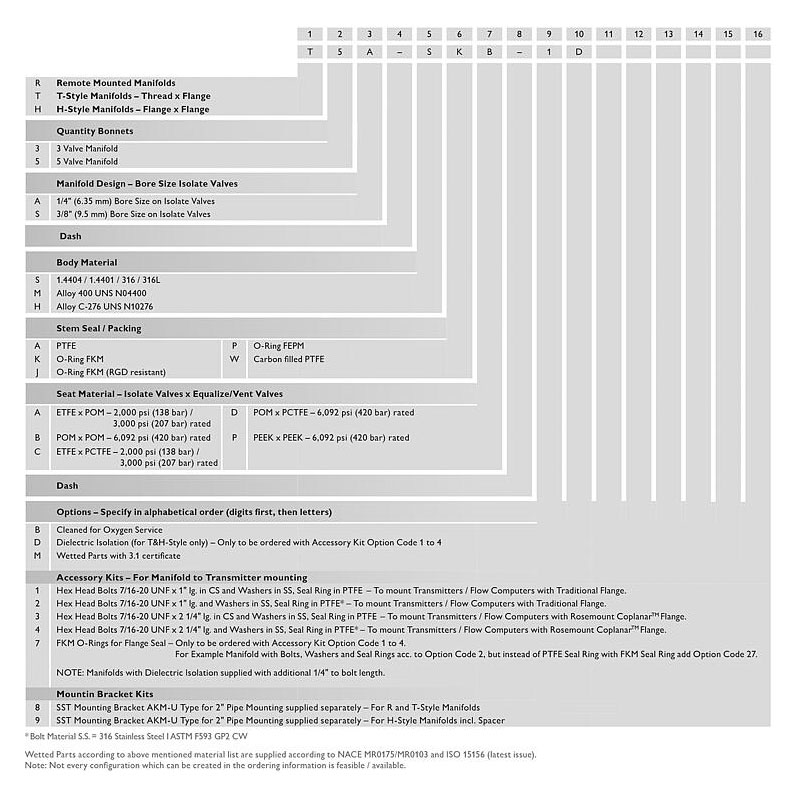

 Datenblatt |

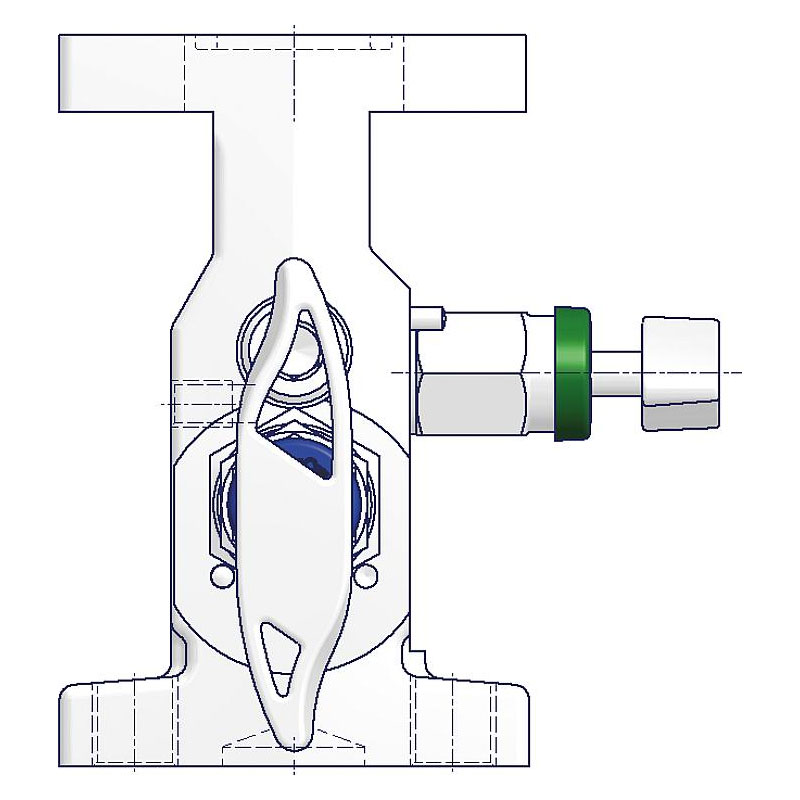

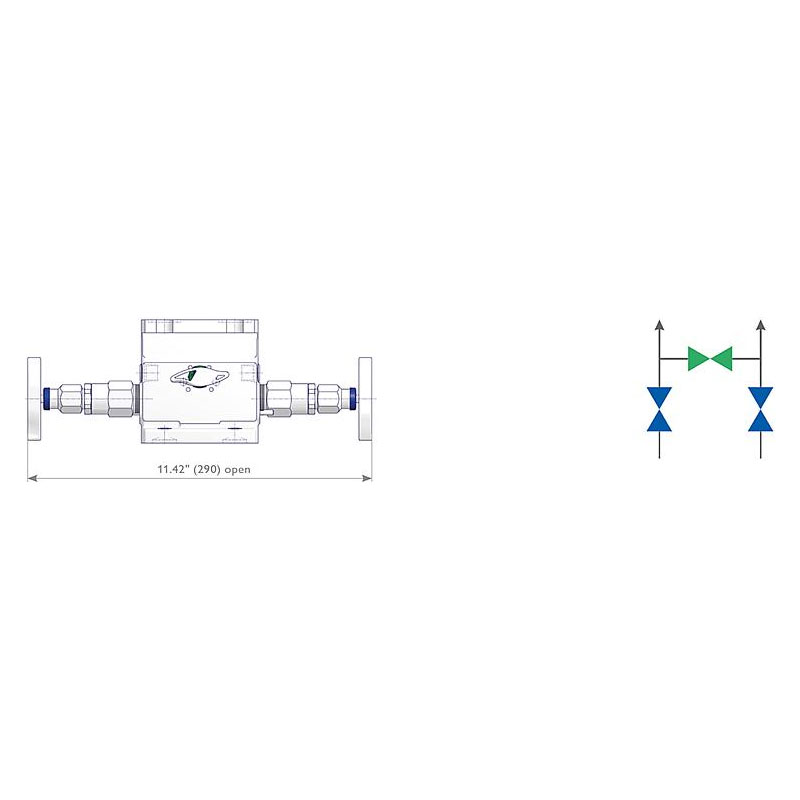

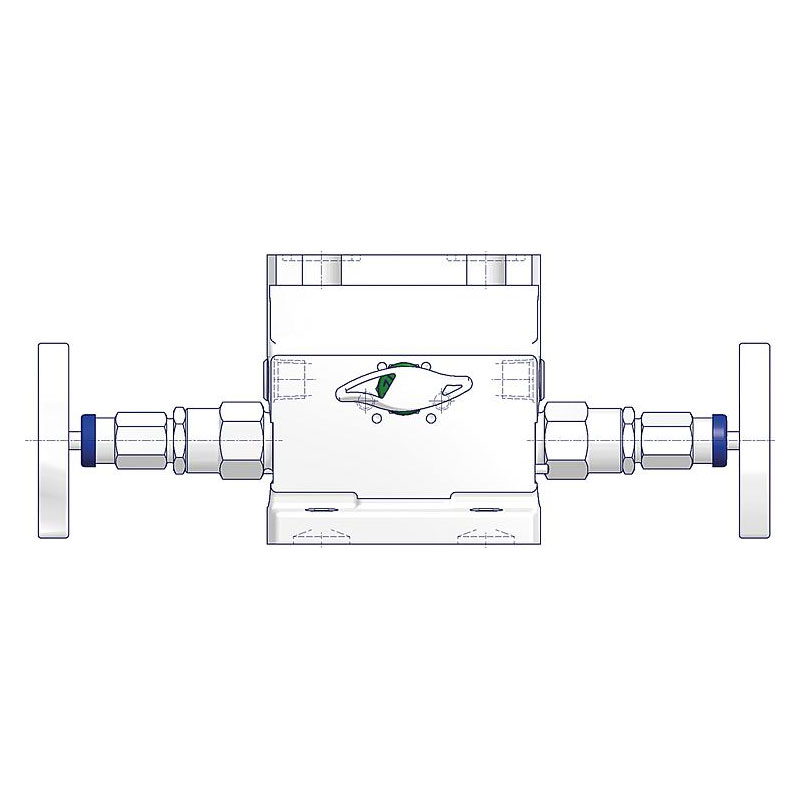

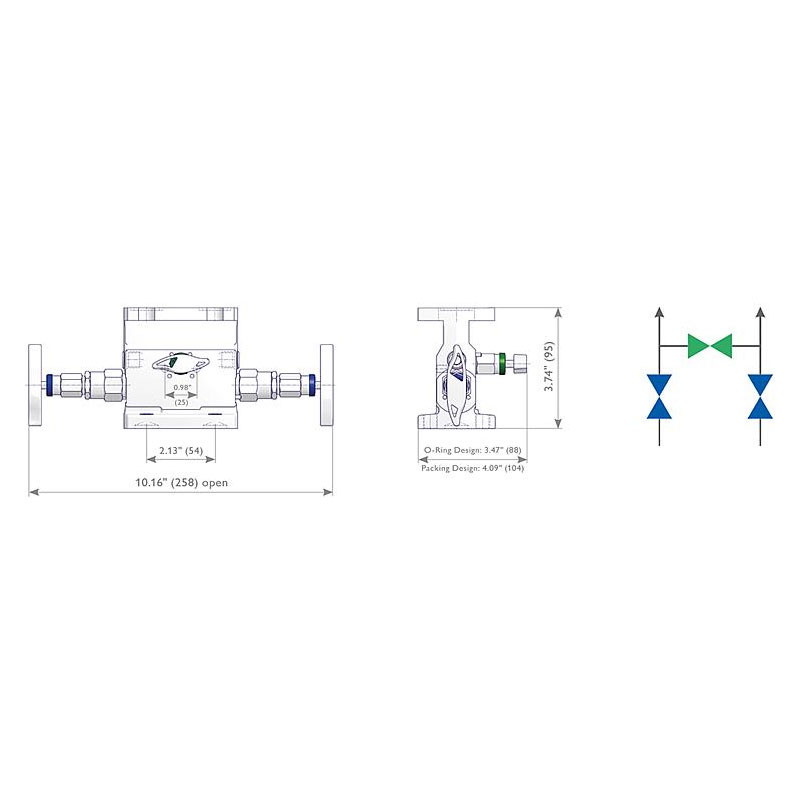

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
