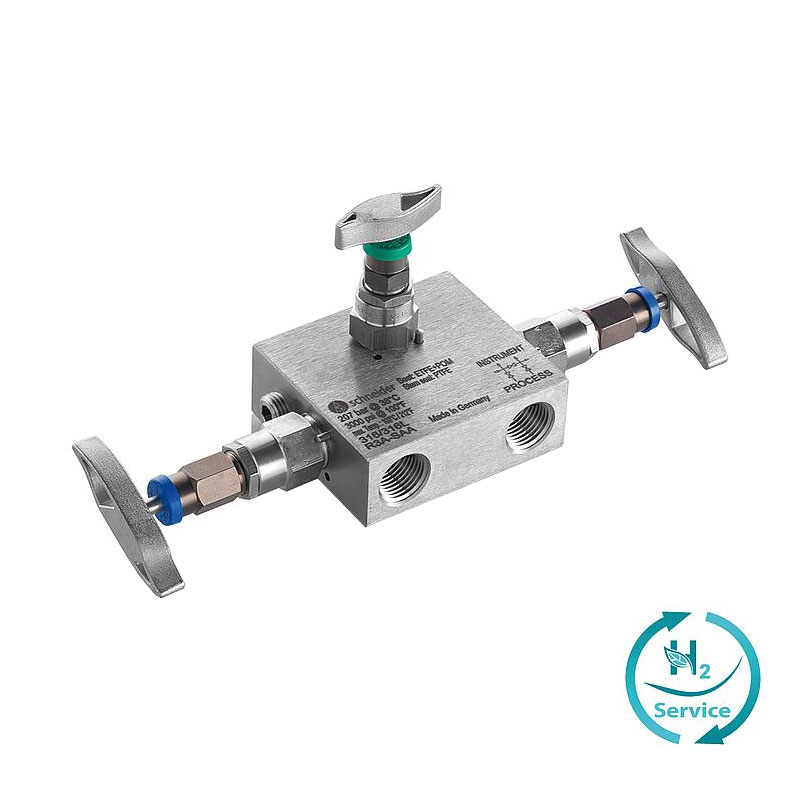

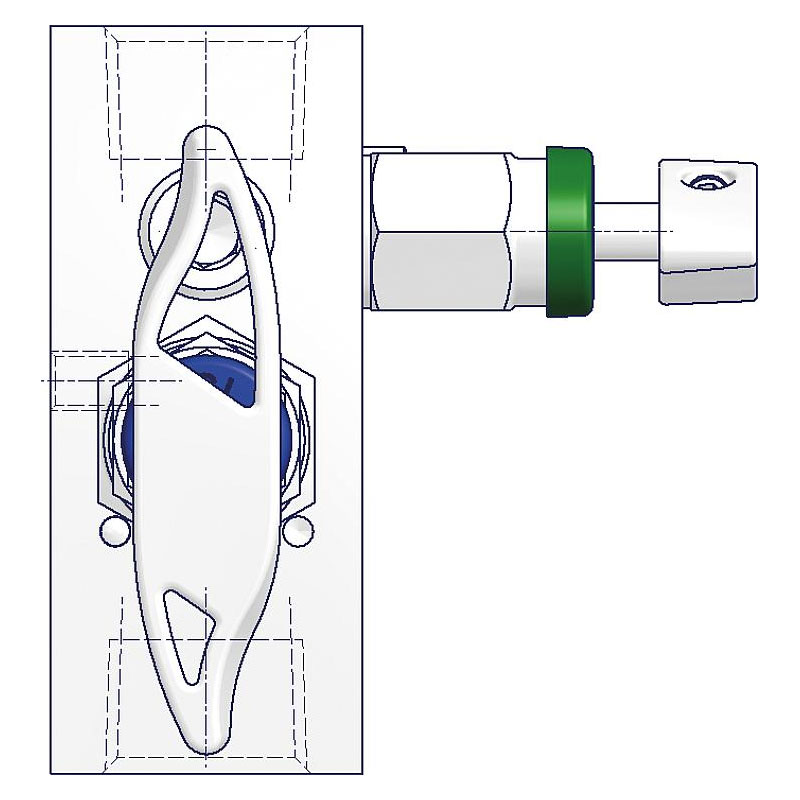

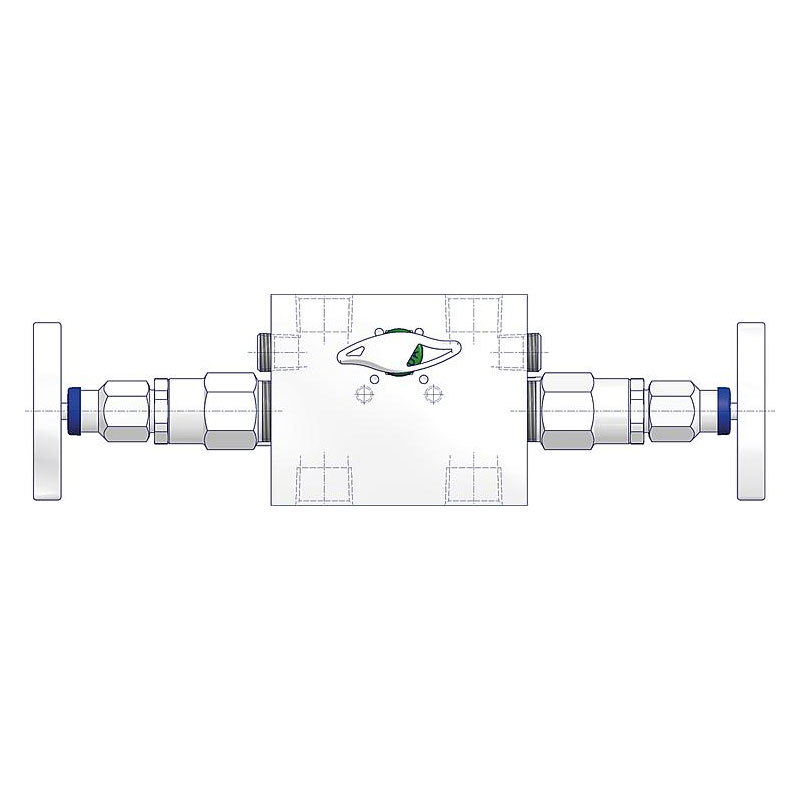

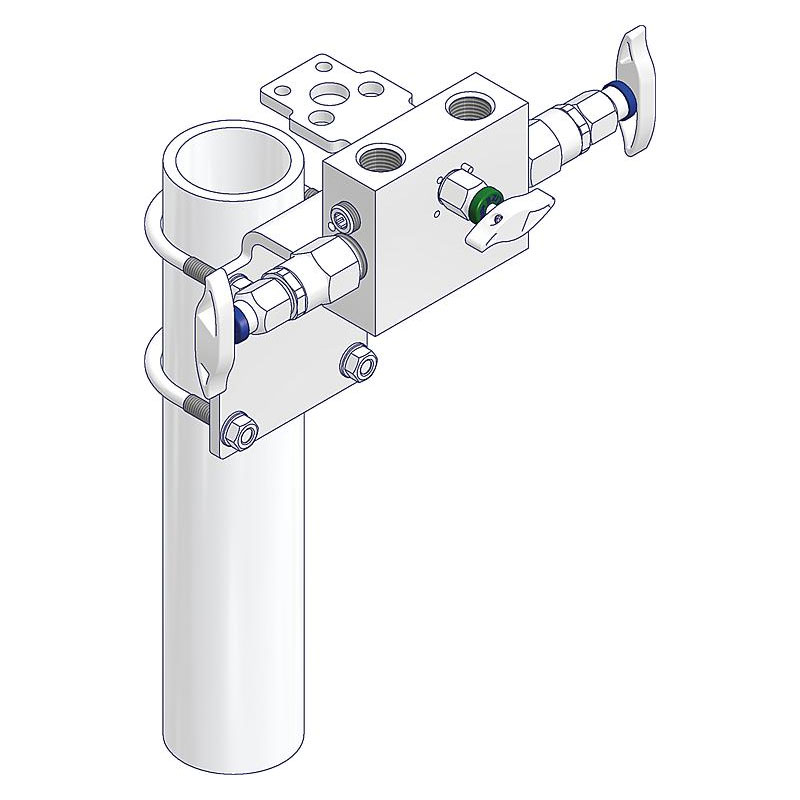

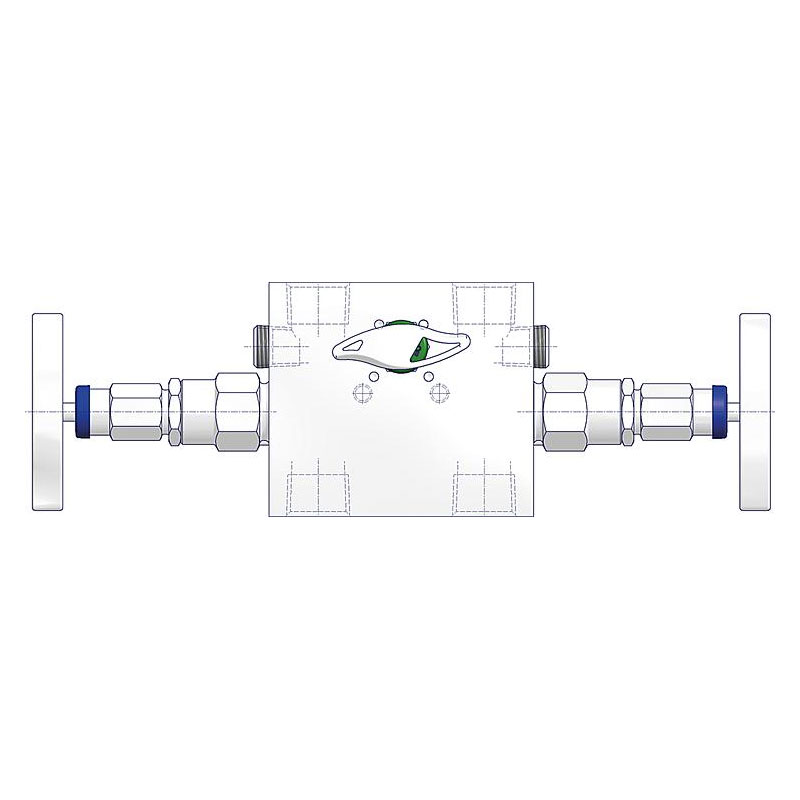

Ventilblöcke Typ R3A/R3S mit Weichsitz von AS-Schneider sind zum Einbau in die Wirkdruckleitung vorgesehen. Die Anschlüsse an Eingang und Ausgang des Ventilblocks sind standardmäßig 1/2 NPT Innengewinde. Die Standard 3-fach Ventilblöcke Typ R3A/R3S haben keine Entlüftungsanschlüsse.

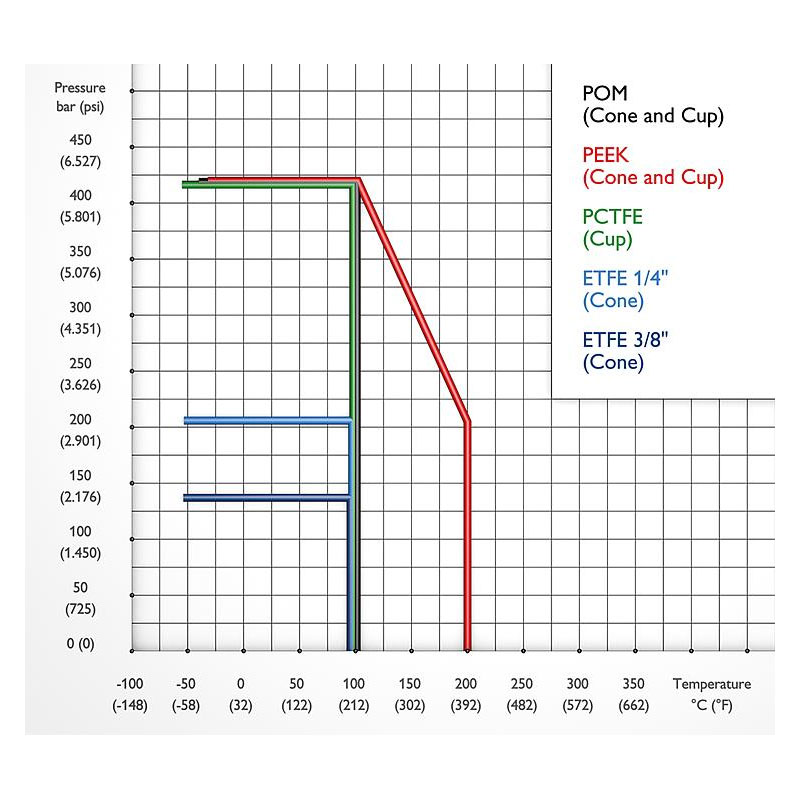

Nennweite:
– Prozessabsperrventile – DN 6 (Bohrungs-Ø 6,35 mm; 1/4″) oder
DN 10 (Bohrungs-Ø 9,5 mm; 3/8″)
– Ausgleichsventile – DN 4 (Bohrungs-Ø 3,5 mm; 0,138″)
Die Verbindung Prozessanschluss – Messgeräteanschluss ist durchstoßbar aufgrund des Weichsitzes – Cone Design – bei den Prozessabsperrventilen.

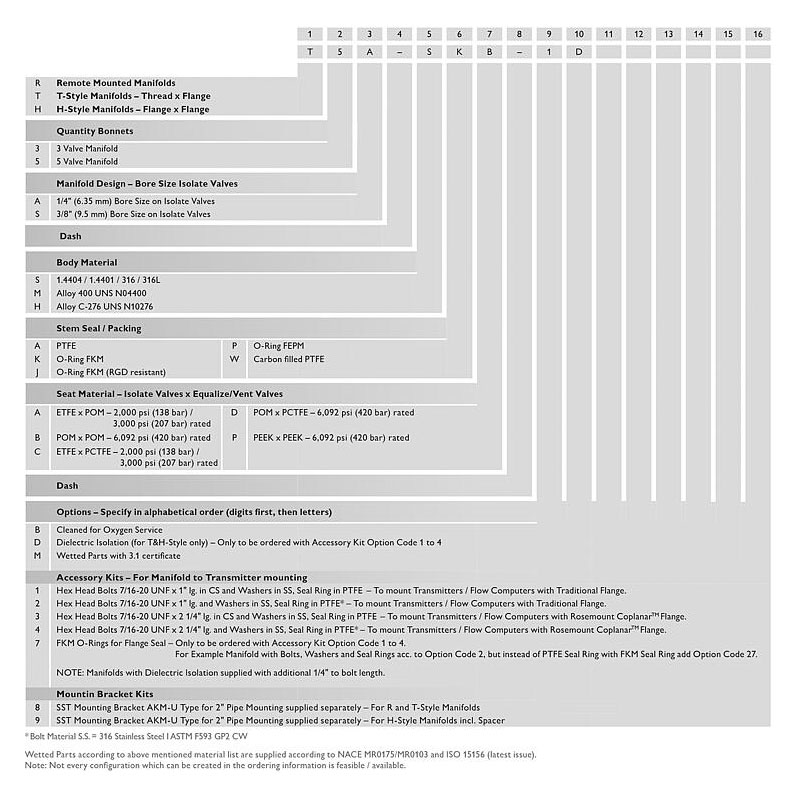

 Datenblatt |

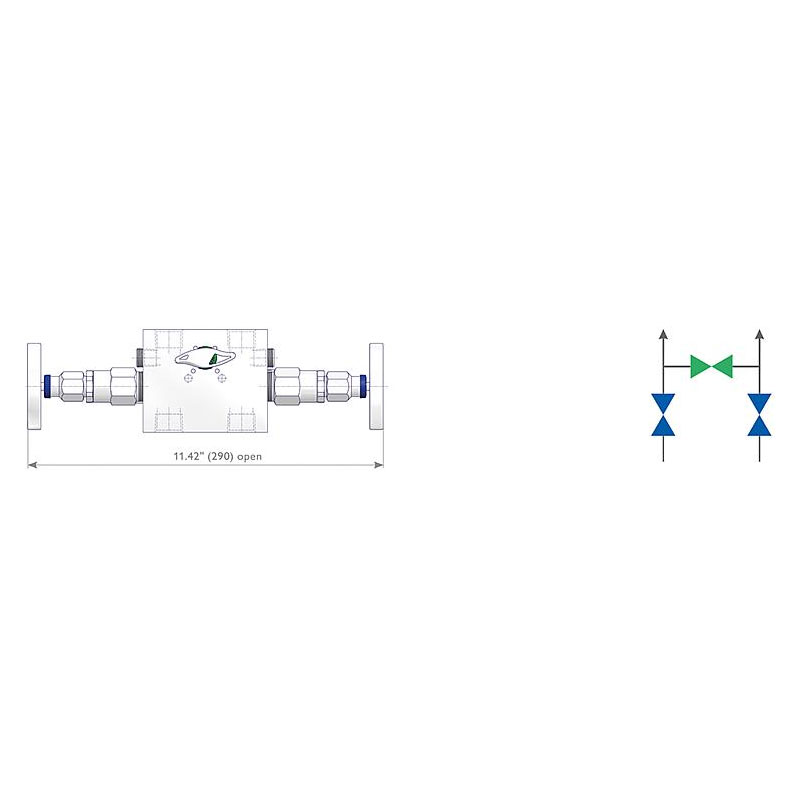

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
