5-fach Ventilblöcke Typ H5A/H5N

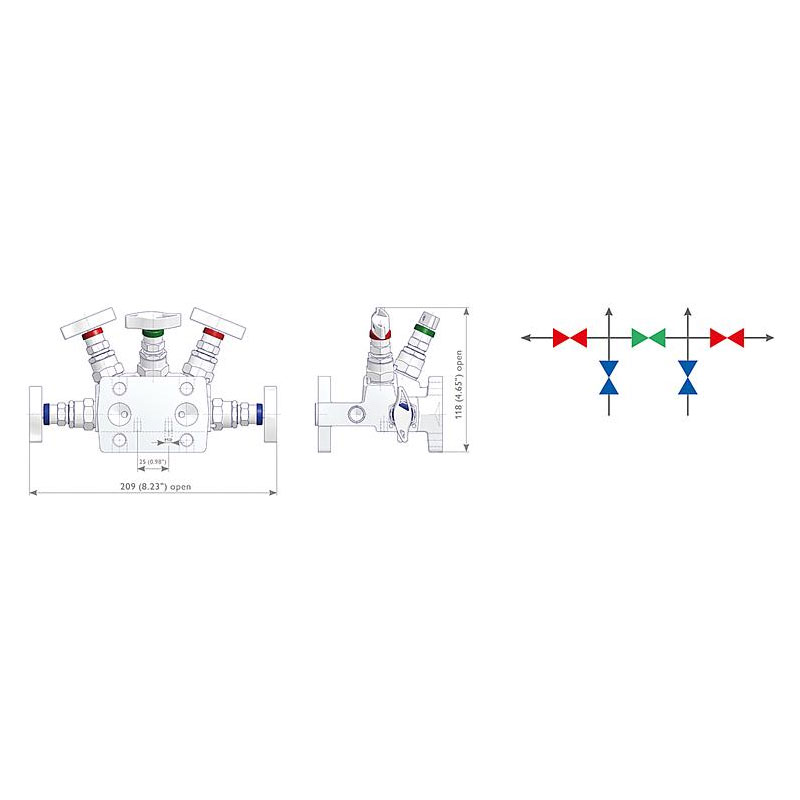

Ventilblöcke mit Standard-Schaltschema oder

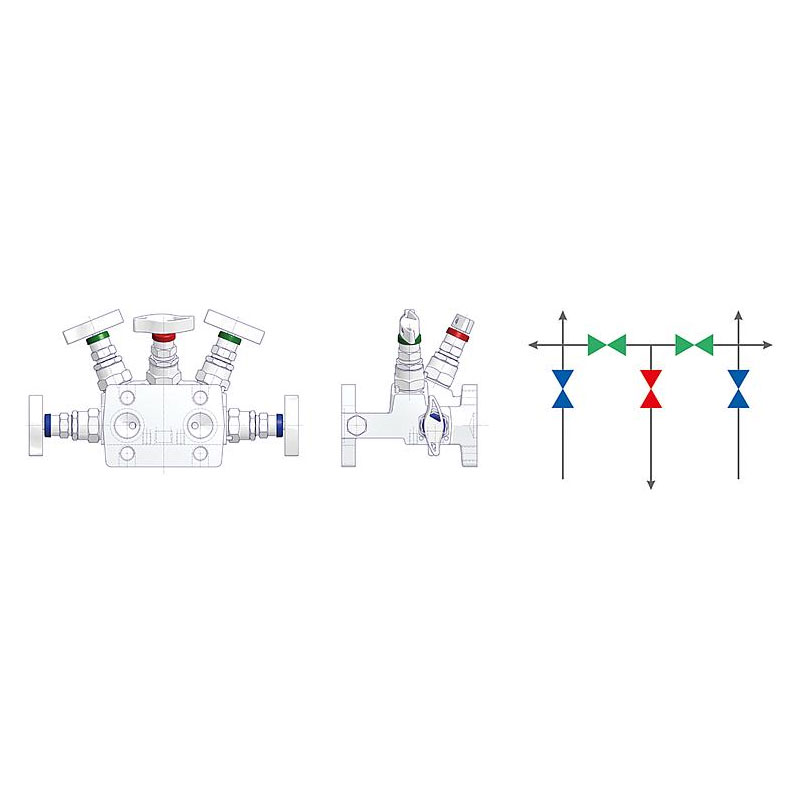

‘Natural Gas Metering Pattern’ – Flansch x Flansch

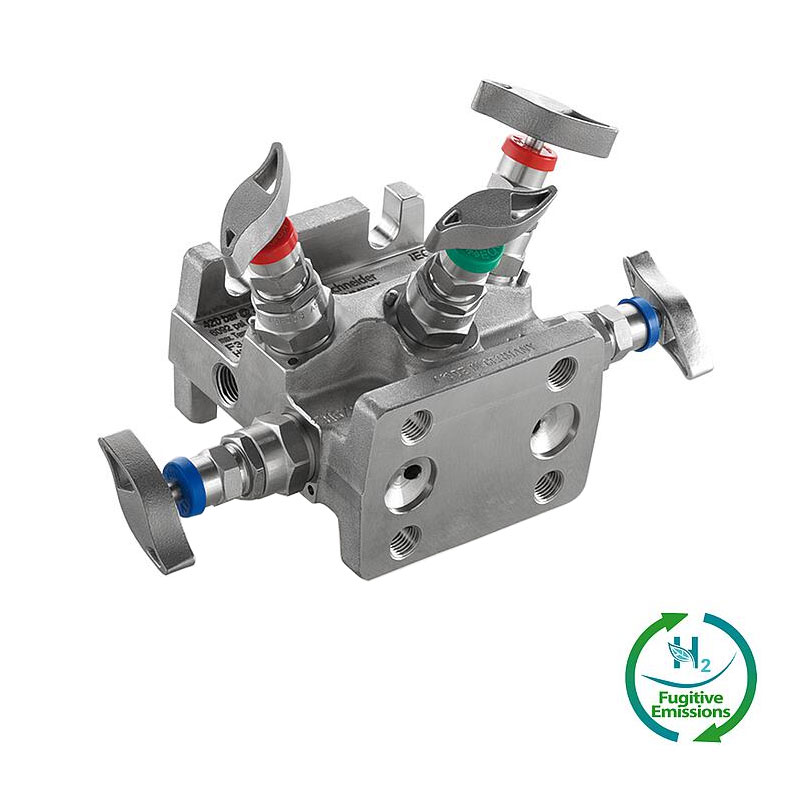

Direkt anflanschbare 5-fach Ventilblöcke (Traditional-Ausführung) von
AS-Schneider sind zur Direktmontage an Differenzdruck-Messumformer mit Flanschanschluss gemäß DIN EN 61518 / IEC 61518 vorgesehen. Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde. Verschluss- schrauben sind nicht standardmäßig montiert. Die Ventilblöcke haben geschlitzte Schraubenlöcher, deshalb sind zur Befestigung der Messumformer Zubehörsätze mit Unterlegscheiben erforderlich.
