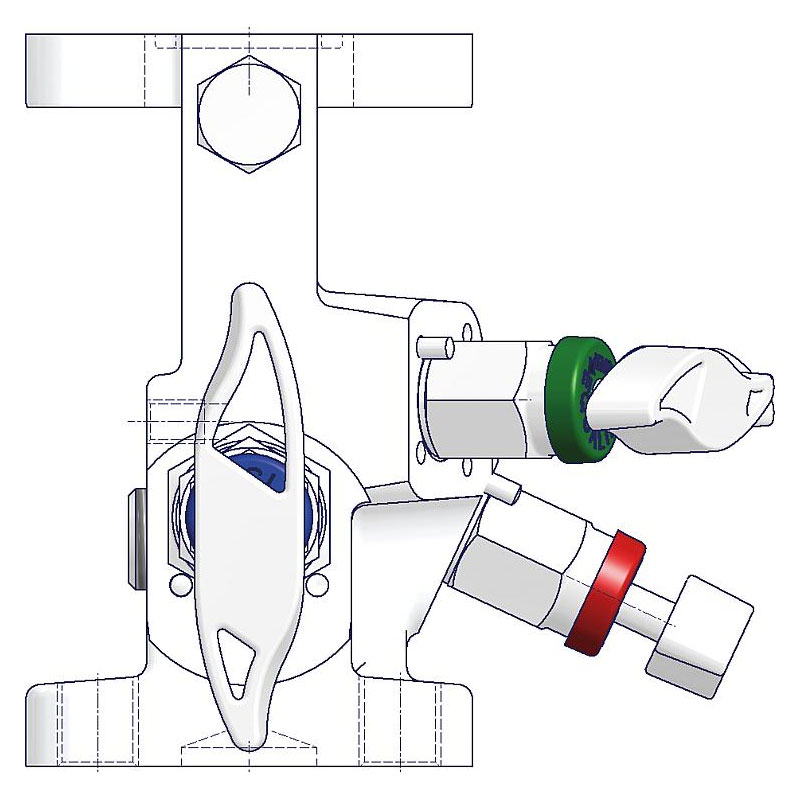

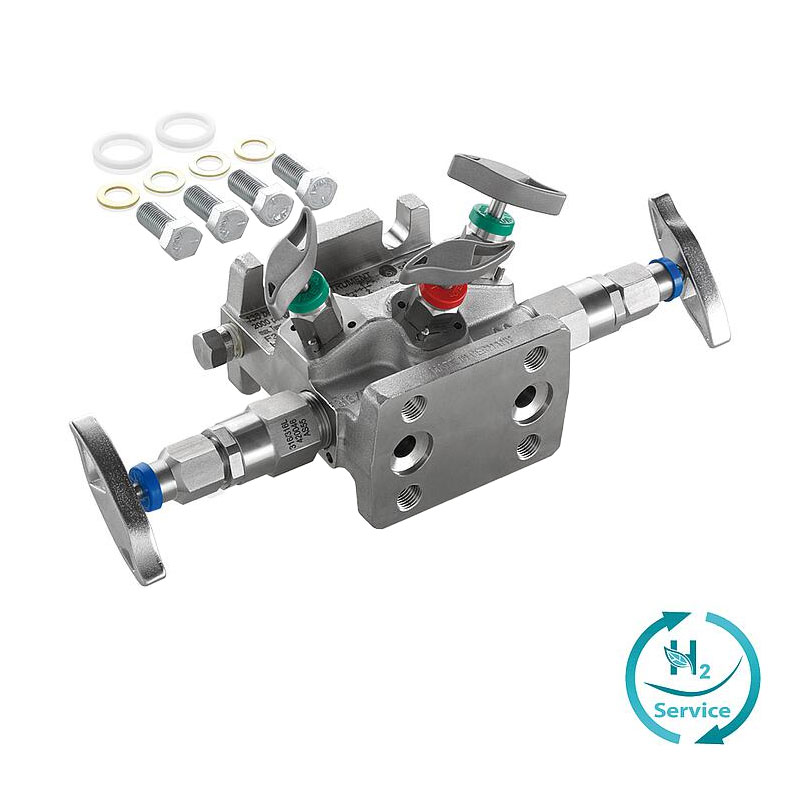

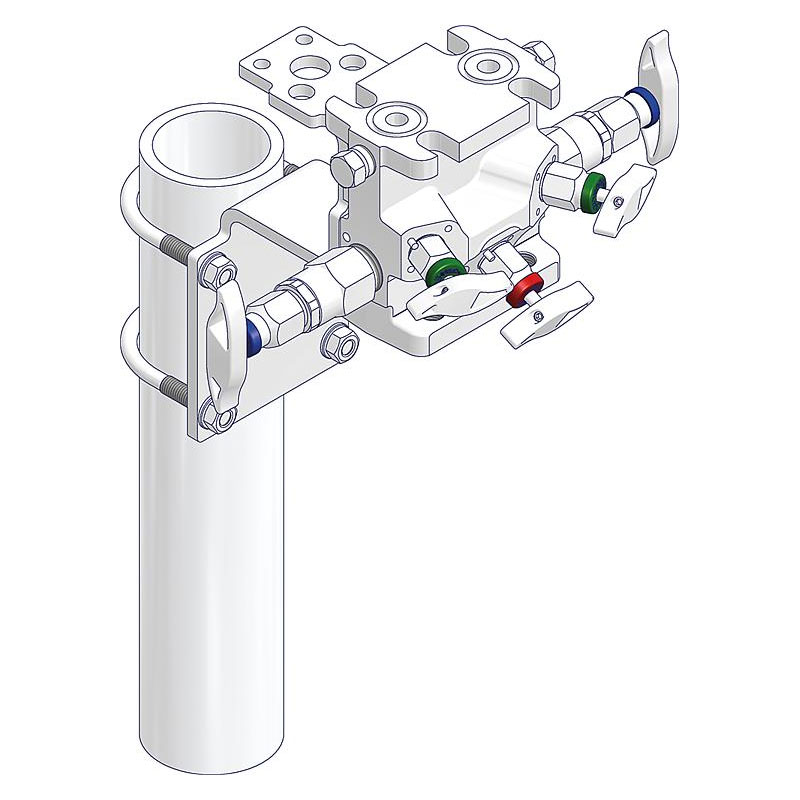

Ventilblöcke Typ H5A/H5S mit Weichsitz von AS-Schneider sind zur Direktmontage an Druck-Messumformer vorgesehen. Der Eingang des Ventilblocks (Prozessanschluss) hat standardmäßig einen Flanschanschluss. Der Standard-Entlüftungsanschluss ist 1/4 NPT Innengewinde und wird mit einem Insektenschutzstopfen standardmäßig geliefert. Die Prüfanschlüsse 1/4 NPT werden werkseitig mit einer montierten Verschlussschraube ausgeliefert. Die Ventilblöcke haben geschlitzte Schraubenlöcher, deshalb sind zur Befestigung der Messumformer Zubehörsätze mit Unterlegscheiben erforderlich.
Nennweite:
– Prozessabsperrventile – DN 6 (Bohrungs-Ø 6,35 mm; 1/4″) oder
DN 10 (Bohrungs-Ø 9,5 mm; 3/8″)
– Ausgleich- und Entlüftungsventile – DN 4 (Bohrungs-Ø 3,5 mm; 0,138″)
Die Verbindung Prozessanschluss – Messgeräteanschluss ist durchstoßbar aufgrund des Weichsitzes – Cone Design bei den Prozessabsperrventilen.

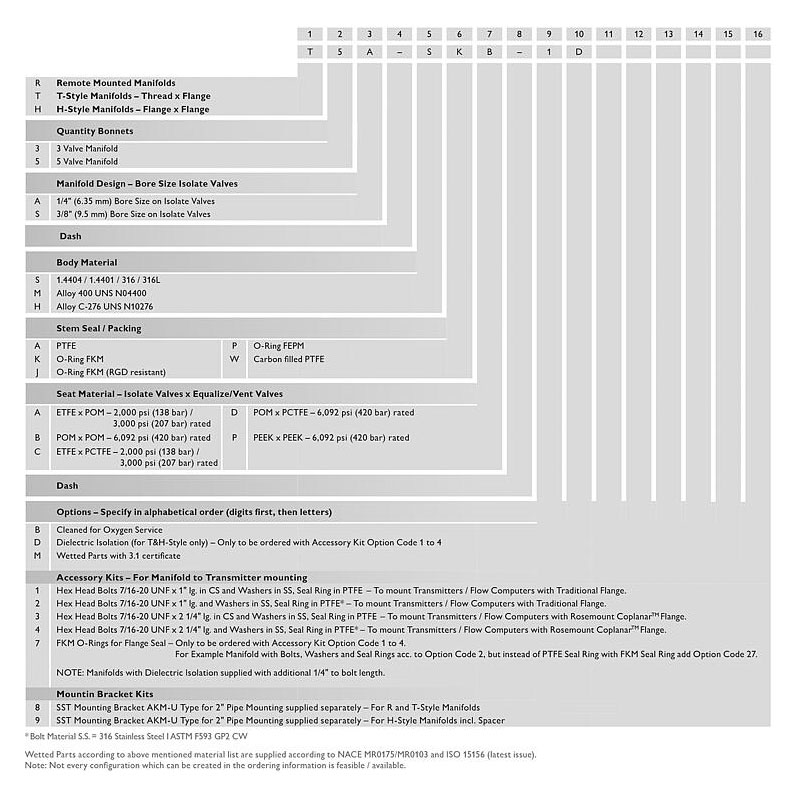

 Datenblatt |

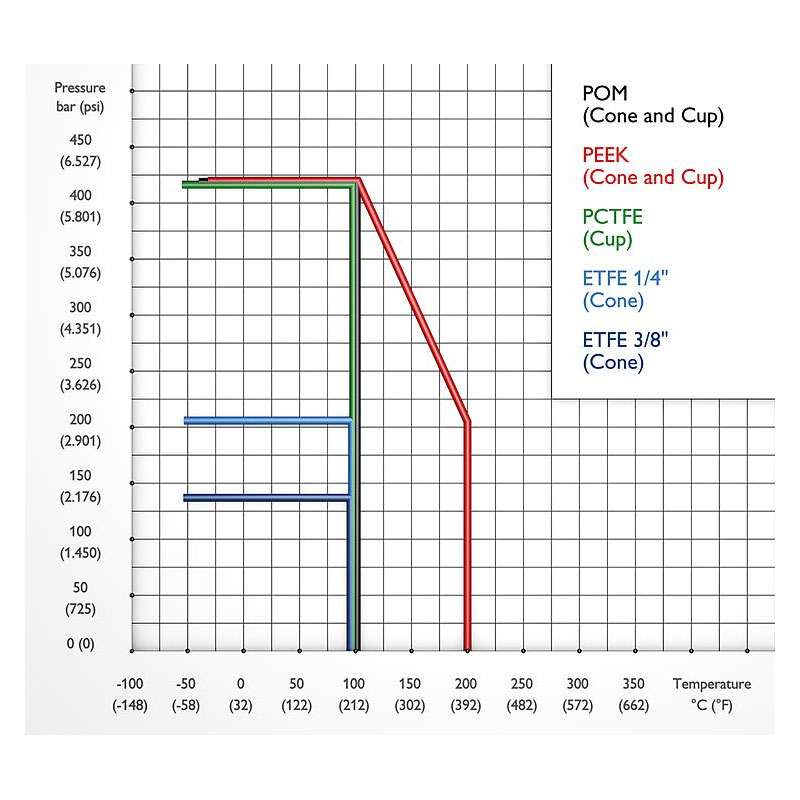

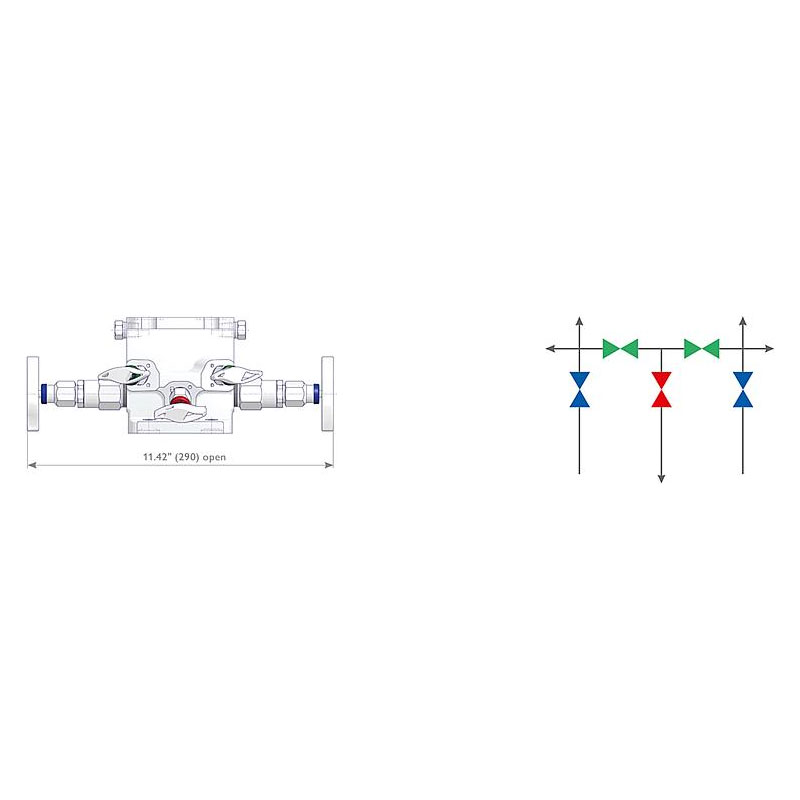

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
