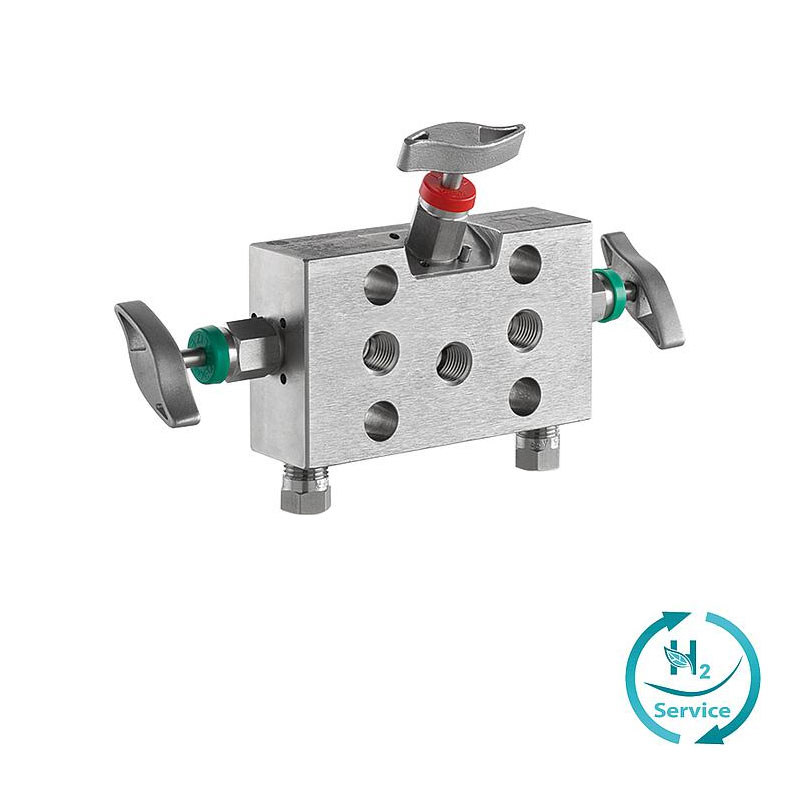

Equalizer Ventilblöcke (2 x Ausgleich und 1 x Entlüften) mit Weichsitz von AS-Schneider sind zur Direktmontage an Druck-Messumformer vorgesehen. Die Anschlüsse am Eingang des Ventilblocks (Prozessanschluss) sind standardmäßig 1/4 oder 1/2 NPT Innengewinde und beim Entlüftungsanschluss 1/4 NPT. Die Prüfanschlüsse 1/4 NPT werden werkseitig mit einer montierten Verschlussschraube ausgeliefert.
Nennweite:
– Verbindung Prozessanschluss – Messgeräteanschluss: DN 10
(Bohrungs-Ø 9,5 mm; 3/8″) – durchstoßbar
– Entlüftungs- und Ausgleichsventile – DN4 (Bohrungs-Ø 3,5 mm; 0,138″)
 Datenblatt |

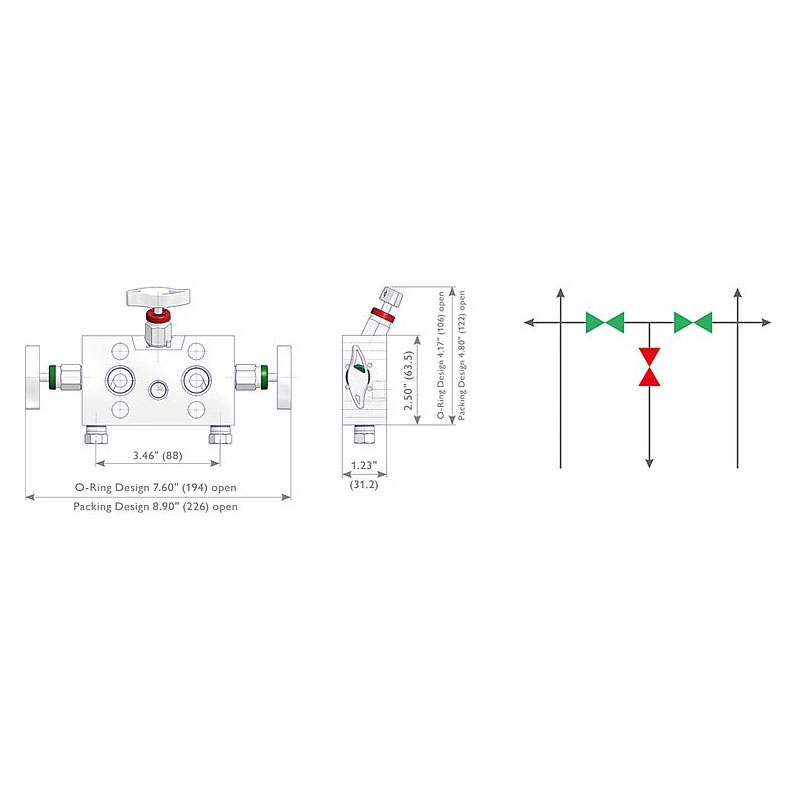

*Die in den Darstellungen angegebenen Abmessungen gelten nur für die abgebildeten Standardprodukte. Wenn Sie die Abmessungen für Ihren speziellen Anwendungsfall benötigen oder Sie die von ihnen benötigte Option überhaupt nicht finden, wenden Sie sich bitte an den Vertrieb.
