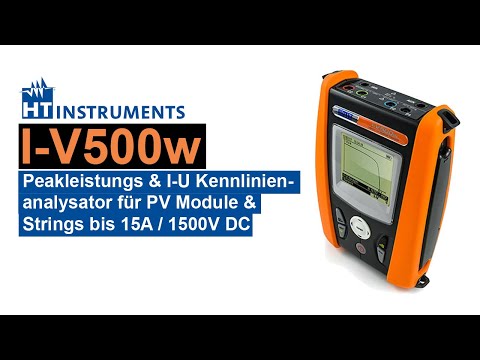

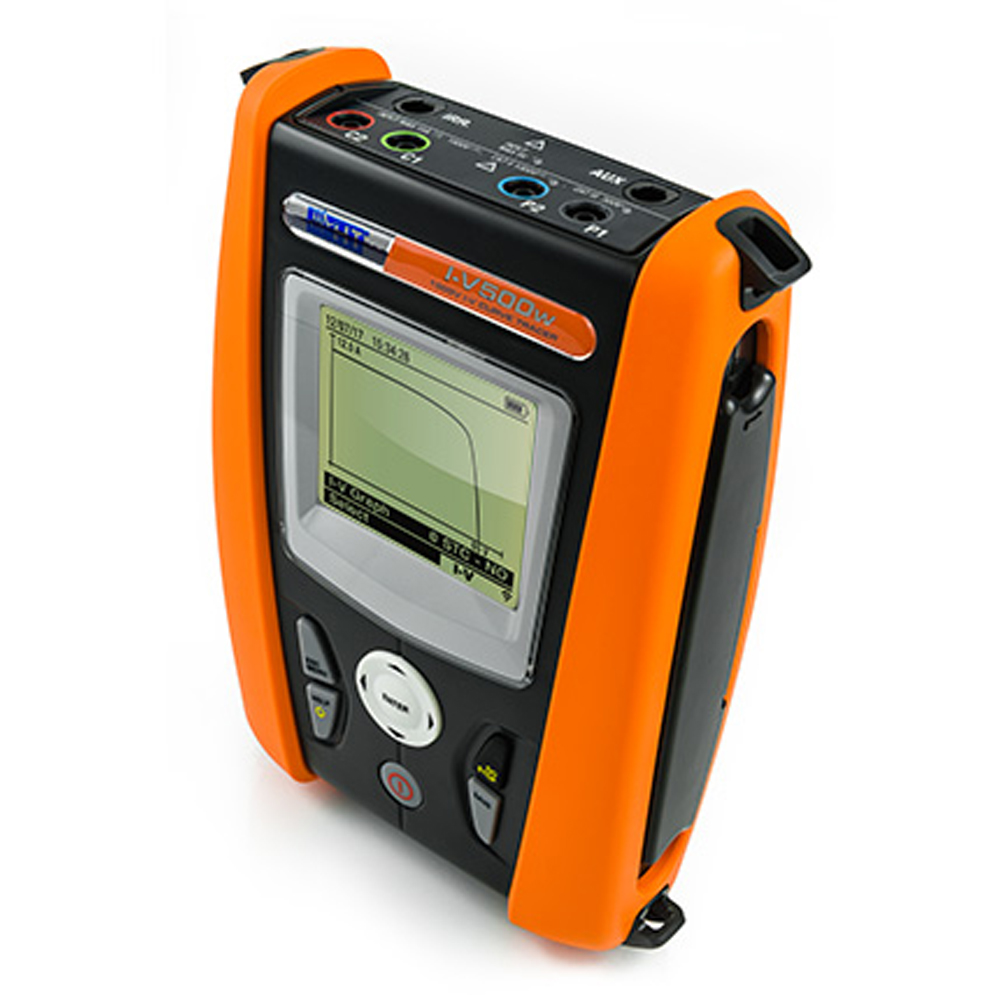

I-V500w – Peakleistungs & I-U Kennlinienanalysator für PV Module & Strings bis 15A / 1500V DC


    • I-U Kennlinienmessung bis 1500V/15A**
    • Leistungsmessung der Module und Strings
    • Leerlaufspannung (VOC) bis 1500V
    • Kurzschlussstrom (ISC) bis 15A
    • Einstrahlungsmessung mit HT304N Duo-Referenzzelle
    • Umgebungs & Modultemperatur mit PT300N Fühler***
    • Temperatur & Einstrahlungsmessung mit kabellosem Datenlogger Solar 02***
    • Keine Entfernungsbeschränkung mit Solar 02

    ** 1000V/15A oder 1500V/10A
    *** siehe Standard oder optionales Zubehör

    Datenblatt
    Zur Anfrageliste hinzufügen

    Warum I-V500w?

    • 1500V & 15A: Geeignet für die neuesten PV-Anlagen mit 1500V DC Stringsspannung.
    • Kompakt, handlich, schnell: Die Kennlinienmessung benötigt nur wenige Sekunden. Die Messergebnisse werden sofort mit der OK oder NOT OK Anzeige bewertet.
    • Multi-String Auto Start: Die Messung dauert nur ein paar Sekunden, speichern Sie die Daten und gehen weiter zum nächsten String.
    • Wi-Fi Verbindung: Verbinden Sie Ihr Smartphone oder Tablet, downloaden und analysieren Sie Ihre Messergebnisse mit einigen exklusiven Hilfsmitteln: Fehler-Assistent, Jump-Funktion und viele mehr in der App HTANALYSIS™.



    Multi-String Auto Start

    Verringern Sie Ihre Prüfdauer mit dem NEUEN KITKELVIN von HT Instruments. KITKELVIN stellt eine Auto Sequenz Funktion für HT Kennlinienmessgeräte zur Verfügung, um die Prüfdauer bis zu 75% zu verringern! Mit dem KITKELVIN, das aus 2 Messleitungen für den Einzelanwender besteht, wird das direkte Wechseln von String zu String ermöglicht. In Verbindung mit der Auto Start Funktion wird die Messung immer dann automatisch gestartet, sobald der Anwender die Messsonden mit dem Modul oder String unter Spannung (VOC) verbindet.

    Alles was Sie brauchen ist das KITKELVIN Messleitungsset.

    Speicher und Moduldatenbank

    Kein externer Speicher notwendig. Der interne Speicher kann bis zu 249 Kennlinienmessungen speichern (mit je 128 Messpunkten) und bis zu 999 VOC & ISC Messungen speichern. Die intuitive Bedienoberfläche bietet einen einfachen Zugriff auf alle gespeicherten Daten mit Kennlinien, Leistungskurven und tabellarischen Werten. Das Kennlinienmessgerät speichert die STC Kenndaten von bis zu 30 Modulen und stellt sicher, dass alle benötigten Moduldaten vor Ort vorhanden sind. Für den Arbeitstag sind Sie somit immer perfekt vorbereitet!

    Messergebnisse (OPC & STC)

    Die vor Ort bei der Kennlinienmessung unter Betriebsbedingungen (OPC) gemessenen Spannungs- & Stromwerte werden unter Berücksichtigung der laut Datenblatt im Messgerät hinterlegten Moduldaten und den gemessenen Umweltparametern (Einstrahlung & Temperatur) im Messgerät auf STC (Standard Test Bedingung) hochgerechnet und als Kennliene oder Einzwerte dargestellt.

    Dokumentation mit TopView™ Software

    Messungen an der PV-Anlage sind meist nur der Begin des Projektes. Kunden möchten wissen, ob die PV-Anlage wie vorgegeben arbeitet. Die HT Software, TopView erleichtert Ihnen die Erstellung von Dokumentationen. Einfacher Download, Änderung der Datenfeld-Bezeichnungen, Analyse- und Anzeigeeinstellungen ist ganz nach Ihren Wünschen möglich. Sie können Strings und Module von Jahr zu Jahr vergleichen, um den Zustand der PV-Anlage zu ermitteln bzw. zu vergleichen. Zusätzlich beinhaltet die Software Topview Standardvorlagen für eine professionelle Protokollierung.

    Standard Zubehör

    • KITGSC4 4 farbige Messleitungen und 4 Krokodilklemmen
    • KITPVMC3 KITPV-MC3 Messadapter
    • KITPVMC4 KITPV-MC4 Messadapter
    • HT304N Duo-Einstrahlungssensor
    • PT300N Temperatursensor
    • M304 Inklinometer
    • VA500 Geräteschutzkoffer
    • SP-5100 Arbeitsschutztasche mit Tragegurt
    • TOPVIEW2006 PC Software und USB-Anschlusskabel C2006
    • BEDIENUNGSANLEITUNG AUF CD-ROM
    • Kurzbedienungsanleitung
    • Kalibrierzertifikat ISO9000
    • Kalibrierzertifikat für HT304N
