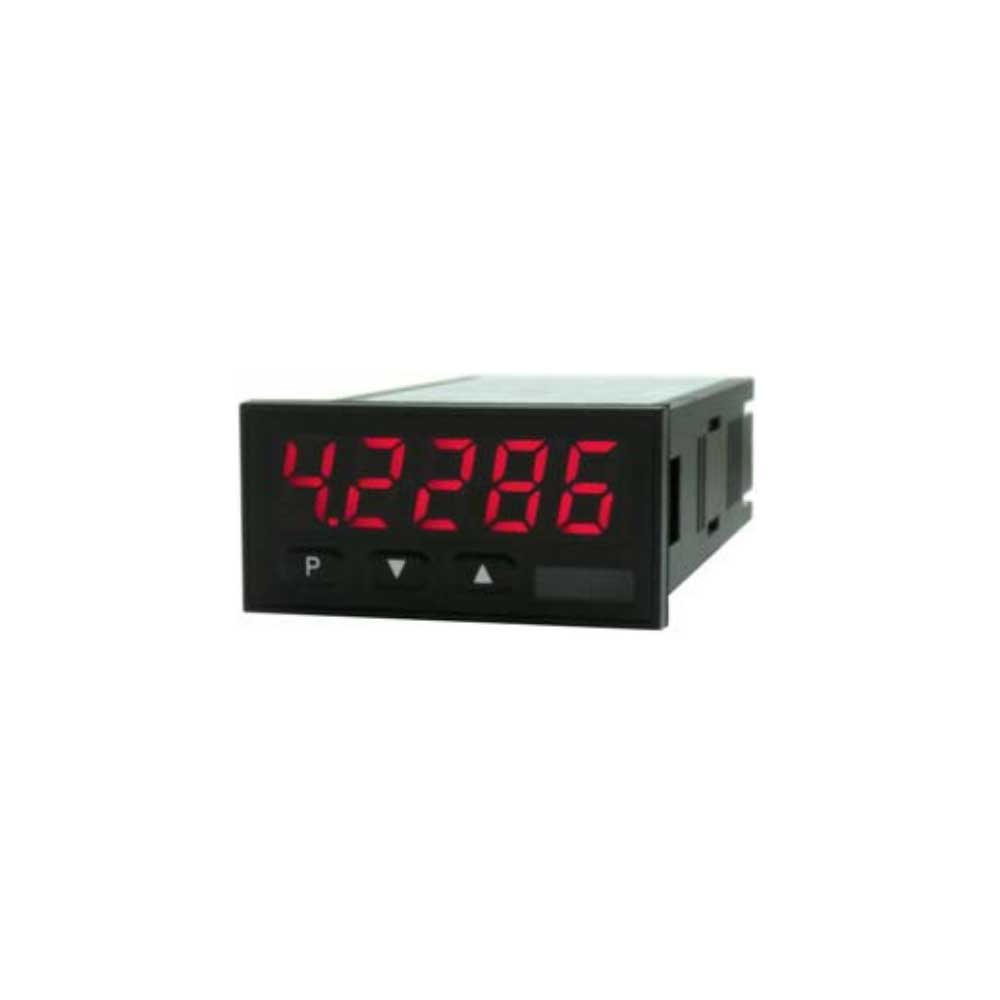

DatenblattDas IM3-7GR5A.00X0.770xD ist eine 5-stellige Anzeige zur Ausgabe von Gleichspannungs-/Gleichstromsignalen zur Sollwertvorgabe und einer visuellen Grenzwertüberwachung über das Display. Die Konfiguration erfolgt über 3 Fronttaster oder über die optionale PC-Software PM-TOOL. Zur Kontaktversorgung für Schlüsselschalter oder externe Richtungstasten dient hier ein integrierter Gleichspannungsausgang. Auswählbare Softwarefunktionen, eine direkte Grenzwertverstellung im Betriebsmodus, als auch die kompakte Einbautiefe von 89 mm bilden ein solides Gerätekonzept.
| Größe | 48 x 24 mm |
| Anzeige | 5-stellig 10 mm Ziffernhöhe Farbe: rote, grüne, orange oder blaue Anzeige |
| Anzeigebereich | -19999 bis 99999 |
| Bedienung | frontseitige Tastatur Schutzart IP65 |
| Eingänge | 2 Digitaleingänge: < 2,4 V OFF; 10 V ON; max. 30 VDC |
| Analogausgang | 0/4-20 mA / 0-10 VDC / 16 Bit |
| Schaltausgang | – |
| Schnittstelle | – |
| Spannungsversorgung | 24 VDC +/-10% galvanisch getrennt |
| Geberversorgung | – |
| Software-Eigenschaften |
|
